MP157GJ-Z参数
属性 | 参数值 |
|---|---|
| 是否隔离 | 非隔离 |
| 工作电压 | 4.45V~4.6V |
| 输出电流 | 360mA；225mA |
| 耗散功率(Pd) | 1W |
| 晶体管耐压 | 500V |
属性 | 参数值 |
|---|---|
| 拓扑结构 | 降压-升压式；反激式；升压式；降压式 |
| 功能特性 | 轻载高效模式；恒压模式(CV)；欠压锁定；斜坡补偿；软启动；前沿消隐；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP) |
| 工作温度 | -40℃~+125℃ |
| 工作模式 | DCM；CCM |
| 反馈方式 | 原边反馈 |
MP157GJ-Z手册
MP157GJ-Z概述
MP157GJ-Z 产品概述
一、产品背景

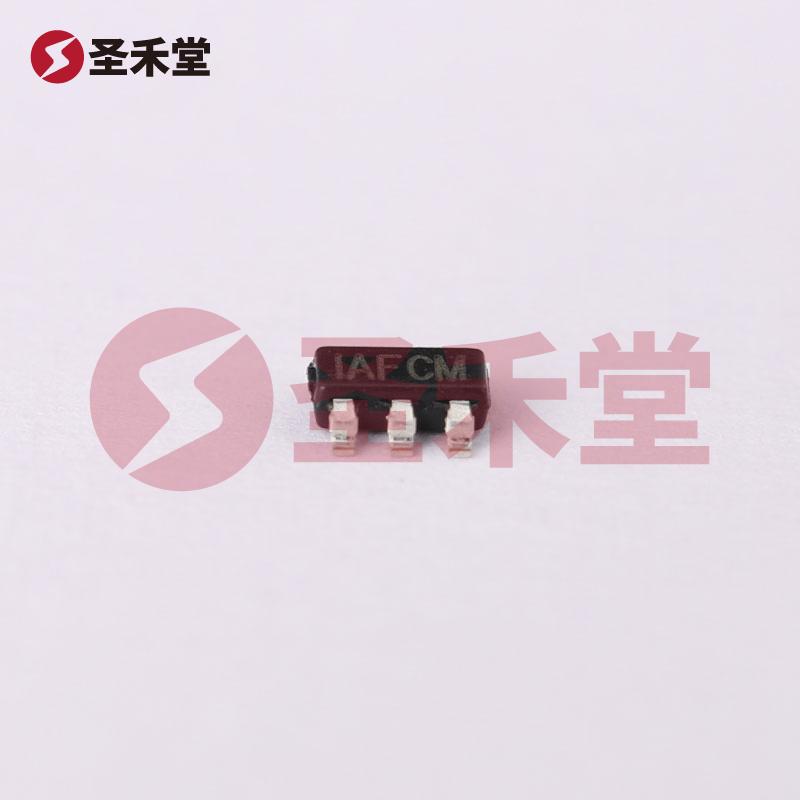

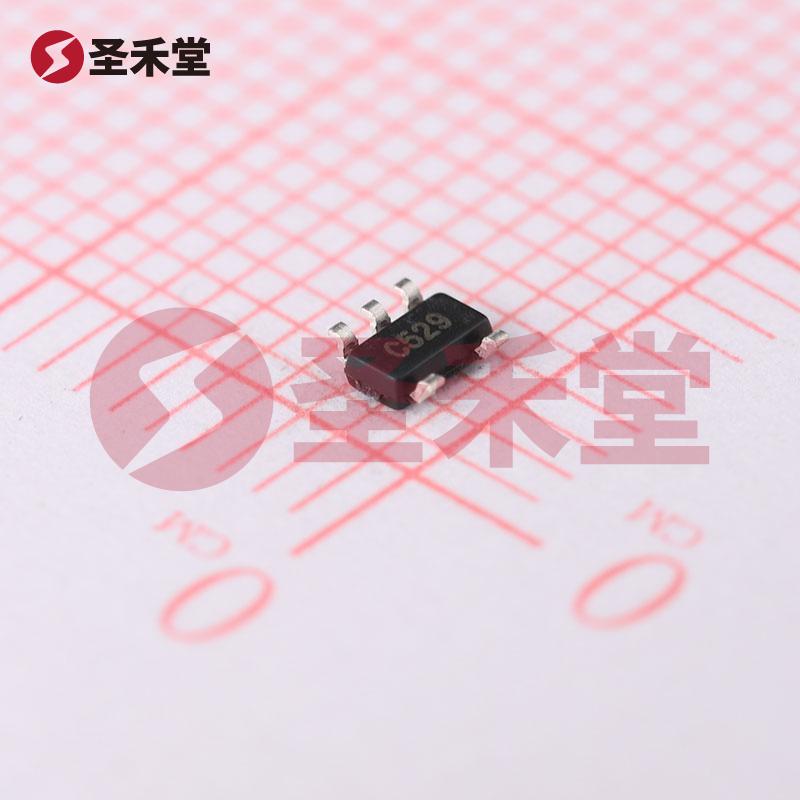

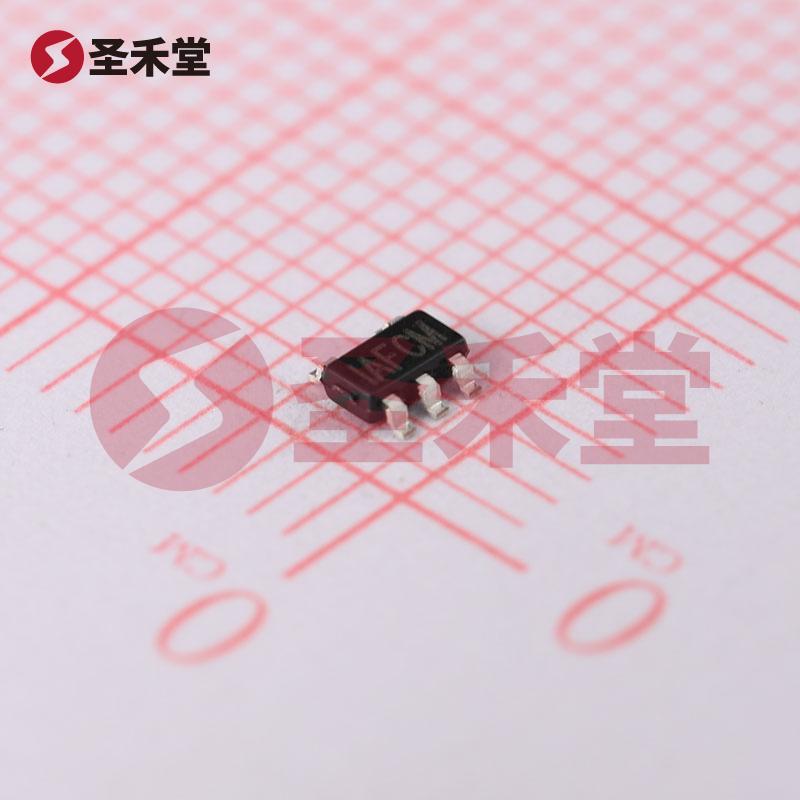

MP157GJ-Z 是一款高效的 AC-DC 控制器和稳压器，专为各种电源转换应用设计，具有优秀的性能和可靠性。该产品为表面贴装型，适合现代电子产品的需要，尤其是在空间有限的情况下，MP157GJ-Z 以其小巧的 TSOT-23-5 封装设计，便于PCB布线设计，提高了产品集成度。
二、技术规格
额定功率：MP157GJ-Z 的输出功率为6W，适用于多种小型设备的电源需求。
输入电压：该产品支持的电压供电范围为4.45V至4.6V，能够在低电压环境下稳定工作，适合使用常见的低功耗电源。
输出隔离：采用非隔离设计。这意味着输出端与输入端没有电气隔离，能够简化电路设计，同时减少成本，适合对电气隔离要求不高的应用场景。
工作环境：MP157GJ-Z 的工作温度范围为-40°C至125°C，保证了其在各种环境下的稳定性，非常适合在严苛的温度条件下应用。
故障保护机制：MP157GJ-Z 具有多种故障保护功能，例如开路、过载、超温和短路保护，这些特点使得设备在异常工作条件下也能保持安全且稳定的运行。
内部开关：该器件集成了内部开关，降低了外部元件的需求，使得电路设计更为简化，降低了系统的功耗和体积。
工作拓扑：MP157GJ-Z 可以灵活运用多种拓扑结构，包括升压、降压、降压升压及反激式电源方案。这使其在选择和设计上具有很高的灵活性，能够适应不同的应用需求。
电压击穿：其击穿电压达到500V，确保在高压环境下的操作安全性，为最终产品的稳定性提供了保障。
三、应用场景
由于其灵活的设计和强大的功能，MP157GJ-Z 广泛应用于以下领域：
消费电子：如智能手机、平板电脑和其他便携式电子设备的电源管理，这类应用对电源效率和体积有较高要求。
工业设备：在工业控制系统中，MP157GJ-Z 可以作为电源模块，提供稳定的电源解决方案。
通信设备：在各类通信产品中，稳定的电源供应是保证设备正常运行的基础，MP157GJ-Z 憑借其高效和可靠性，可以广泛使用于此类产品中。
汽车电子：该器件还适合用于汽车电子设备，尤其是对温度耐受性有较高要求的设备。
四、总结
MP157GJ-Z 凭借其小巧的封装、强大的输出功率、多样的拓扑设计及高效的故障保护机制，成为现代电子设计中的一款理想选择。它不仅实现了电源管理电路的简化，还能有效提高系统的整体性能和安全性。随着科技的进步和应用场景的多样化，MP157GJ-Z 在未来的电子产品中必将发挥越来越重要的作用。
