SD05C-01FTG 产品概述

产品简介

SD05C-01FTG 是由美国力特（Littelfuse）生产的一款高性能双向瞬态电压抑制二极管（TVS Diode），封装类型为 SOD-323，专为对抗电磁干扰（EMI）和静电放电（ESD）而设计。该器件在高速数字电路和各种敏感电子设备中提供有效的过压保护，确保其安全与稳定运行。

关键参数

• 极性: 该二极管为双向设计，适应多种电路的保护需求。
• 箝位电压: 在发生过电压时，箝位电压为18V，能够限制电压瞬态的幅度，保护下游组件。
• 反向关断电压（V_RWM）: 典型值为5V，最大值同样为5V，此参数指示在无故障条件下，该器件的最大持续工作电压。
• 电流 - 峰值脉冲 (Ipp): 该二极管可承受高达30A的峰值脉冲电流（10/1000µs），在进行瞬态保护时，能够吸收强烈的电流峰值，避免设备损坏。
• 功率 - 峰值脉冲: SD05C-01FTG 的峰值功率可达到450W，确保在高能量瞬态事件中依然可以有效工作。
• 电容: 在1MHz时，电容值为200pF，说明其在快速信号传输中不会产生明显的信号衰减。
• 工作温度范围: 器件的工作温度范围为-40°C 至 125°C，适应不同环境下的工作需求。

应用领域

SD05C-01FTG 适用于多种电子设备和系统，包括但不限于：

• 消费电子产品（如智能手机、平板电脑、笔记本电脑等）
• 通信设备
• 工业自动化系统
• 汽车电子
• 医疗设备
• 其他需要静电放电保护的敏感电路

安装与封装

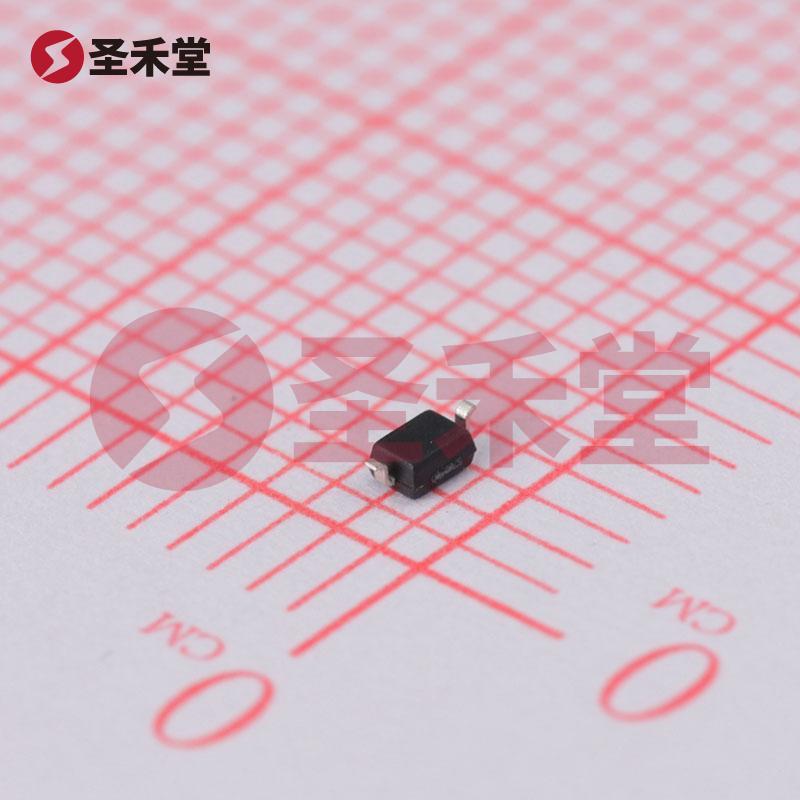

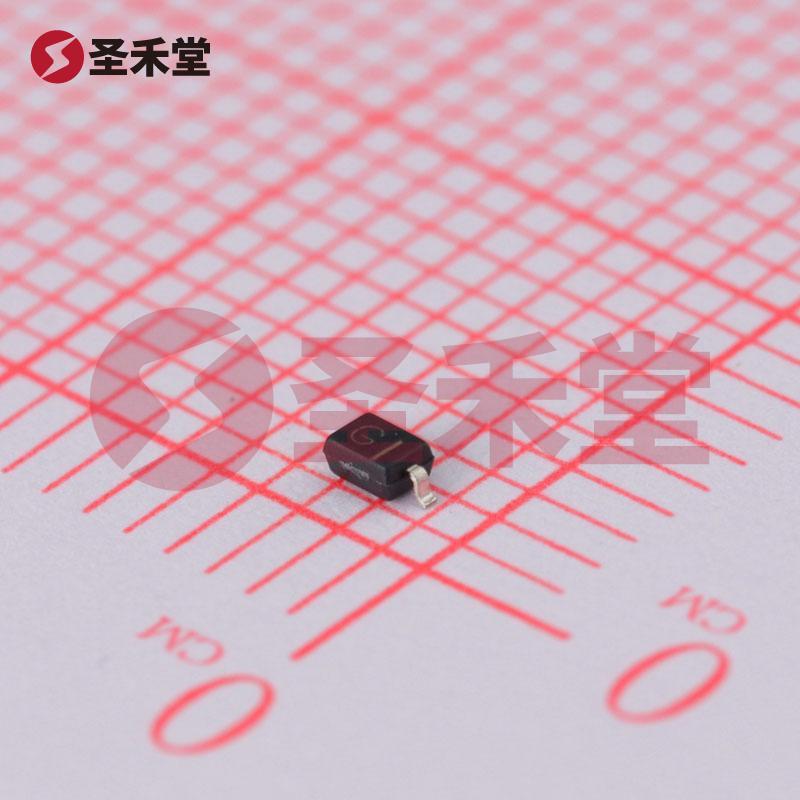

该器件采用 SOD-323 表面贴装型封装，适合现代小型化电子设备安装，节省空间。表面贴装技术使得其在高速生产线中的组装更加高效可靠。

适用性与优点

• 高性能保护: SD05C-01FTG 提供的高箝位电压和峰值脉冲电流能力，使其在多种瞬态电压冲击场景中表现优越，有效延长下游设备的使用寿命。
• 快速响应时间: 由于其内置的低电容特性，该器件能够快速响应瞬间电压变化，避免对信号产生影响，保持数据的完整性。
• 耐用性: 其广泛的工作温度范围和高功率承受能力保证了在极端环境下的长时间稳定运行。

结论

SD05C-01FTG 是一款值得信赖的双向 TVS 二极管，为广泛的电子应用提供重要的过压保护解决方案。无论是在高效的消费电子设备还是在复杂的工业环境中，该器件均能够发挥其卓越的性能，确保设备操作的稳定性与安全性。因此，设计工程师和产品开发人员在选择 ESD 保护组件时，SD05C-01FTG 是个值得考虑的优秀选项。
