VS-50WQ04FN-M3

VS-50WQ04FN-M3 产品概述

一、产品基本信息 VS-50WQ04FN-M3 是一款高性能的肖特基二极管，广泛应用于功率转换、电源管理及整流电路中。该产品由全球知名的电子元器件制造商 VISHAY（威世）出品，具有优异的电气性能和广泛的应用适应性。其主要参数包括直流反向耐压（Vr）40V、平均整流电流（Io）5.5A、正向压降（Vf）为 510mV，特别适合高频率和高效率的电源转换应用。

二、技术参数

1. 直流反向耐压 (Vr)

   • 最大反向电压：40V
   • 该参数保证了二极管在正常工作条件下的安全性，避免设备因电压突变而损坏。

2. 平均整流电流 (Io)

   • 最大整流电流：5.5A
   • 设计以支持较高的电流负载，适合高功率应用，能够有效地转换和整流大电流。

3. 正向压降 (Vf)

   • 510mV @ 5A
   • 相比传统二极管，肖特基二极管在导通状态下的正向压降较低，提高了电路效率并减少了能量损耗。

4. 恢复时间

   • 快速恢复 ≤ 500ns，> 200mA
   • 适用于高频应用，能够快速响应电压变化，确保电路工作稳定。

5. 输入电容

   • 405pF @ 5V，1MHz
   • 此项参数表明该二极管在高频工作时的特性，适合用于开关电源等高频应用。

6. 工作温度范围

   • -40°C ~ 150°C
   • 广泛的工作温度范围使得该二极管能够在各种环境条件下稳定工作，适应多种工业或商业应用。

三、封装与安装

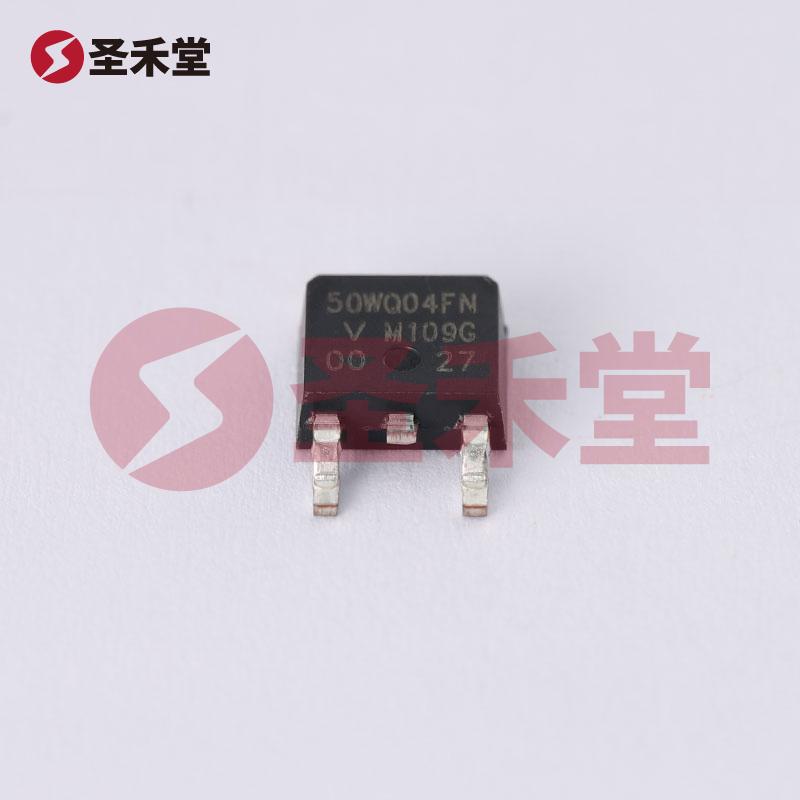

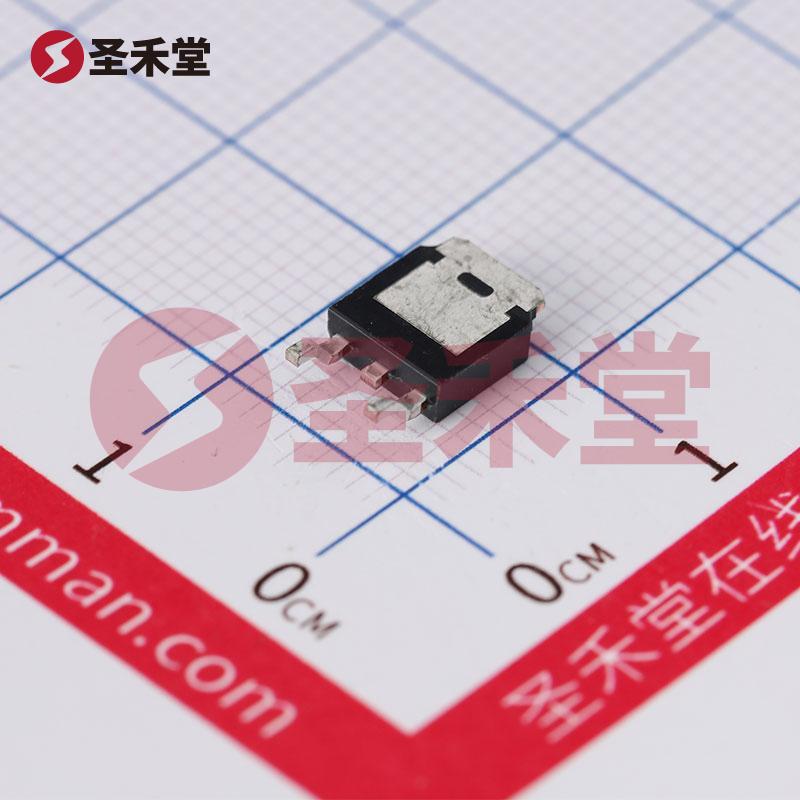

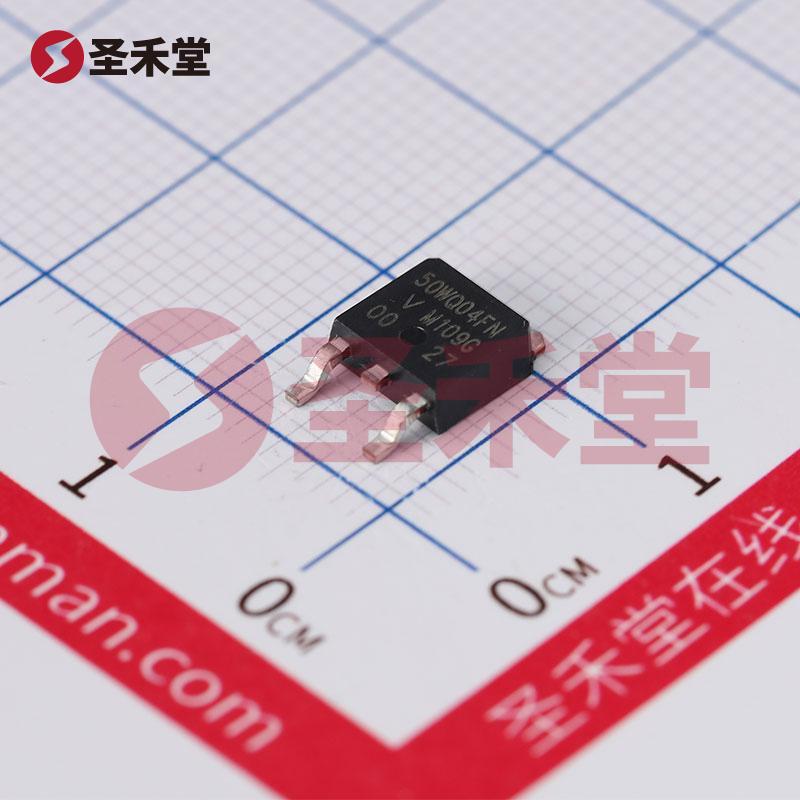

VS-50WQ04FN-M3 的封装类型为 TO-252-3 (D-Pak)，这是当今市场上常用的一种表面贴装封装。它不仅占据的空间小，而且散热性能良好，适合于高功率应用。D-Pak 封装还支持简便的自动化生产线安装，提高了生产效率。

四、应用领域

凭借其出色的性能，VS-50WQ04FN-M3 在许多应用场景中被广泛采用，包括但不限于：

1. 电源管理

   • 广泛应用于电源适配器、开关电源及电池充电器中，帮助实现高效率的能量转换。

2. 整流电路

   • 常用于整流桥电路，当代电源设计中尤其重要。

3. DC-DC 转换器

   • 适用于各种 DC-DC 转换器设计，相较于传统二极管，肖特基二极管能够提供更高的转换效率和更低的功耗。

4. 汽车电子

   • 在汽车电气系统中得到应用，保证高效的电子能量管理，尤其是在电动汽车与混合动力车中更是显得尤为重要。

五、结论

总之，VS-50WQ04FN-M3 是一款高效能、高可靠性的肖特基二极管，满足多种电子产品和电路的需求。凭借其优异的电气特性和适应性广泛的应用，使得其在现代电子产品中获得了极大的认可。无论是在工业设备、家用电器还是汽车电子中，VS-50WQ04FN-M3 都展现出了其独特的价值，为用户提供了更高效、更稳定的电源解决方案。
