产品概述：LD1117S50CTR 线性稳压器

一、产品简介

LD1117S50CTR 是一款由意法半导体（STMicroelectronics）生产的固定电压线性稳压器（LDO）。该型号专为提供稳定的5V输出电压而设计，广泛应用于消费类电子设备、电源管理及通信设备等领域。其最大输入电压为15V，能够输出高达800mA的电流，适用于多种应用场景。

二、技术参数

1. 输出电压与电流

   • 输出电压：固定输出为5V，满足大部分负载对稳定电压的需求。
   • 最大输出电流：可达到800mA，适合驱动多种电子元件和电路。

2. 输入电压

   • 最大输入电压：15V，具有一定的灵活性，方便与不同电源适配。
   • 压降：在最大输出电流时，压降（Vin - Vout）为1.3V，确保了较高的电源效率。

3. 功耗与静态电流

   • 电流静态（静态电流 - Iq）：仅为10mA，表明该稳压器在待机状态下的功耗非常低，适合需要节能操作的应用。

4. 工作温度

   • 工作温度范围：-40℃至125℃，适应各种环境条件，特别是在工业及汽车电子领域，能够应对苛刻的工作条件。

5. 纹波抑制与稳定性

   • PSRR（电源纹波抑制比）：75dB（在120Hz下），确保稳定输出电压，并且能够有效抑制输入电源的波动，为下游电路提供稳定性的保障。

6. 保护功能

   • 过流保护：能够在负载异常情况下自动限制输出电流，防止器件损坏。
   • 超温保护：在温度过高时自动关闭输出，保护内部电路。

三、封装与安装

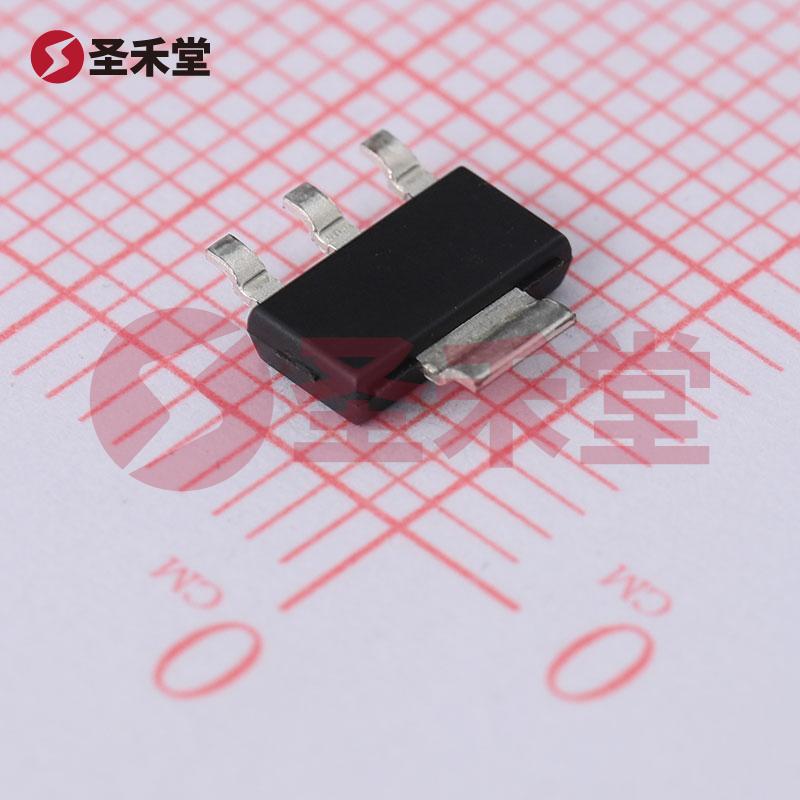

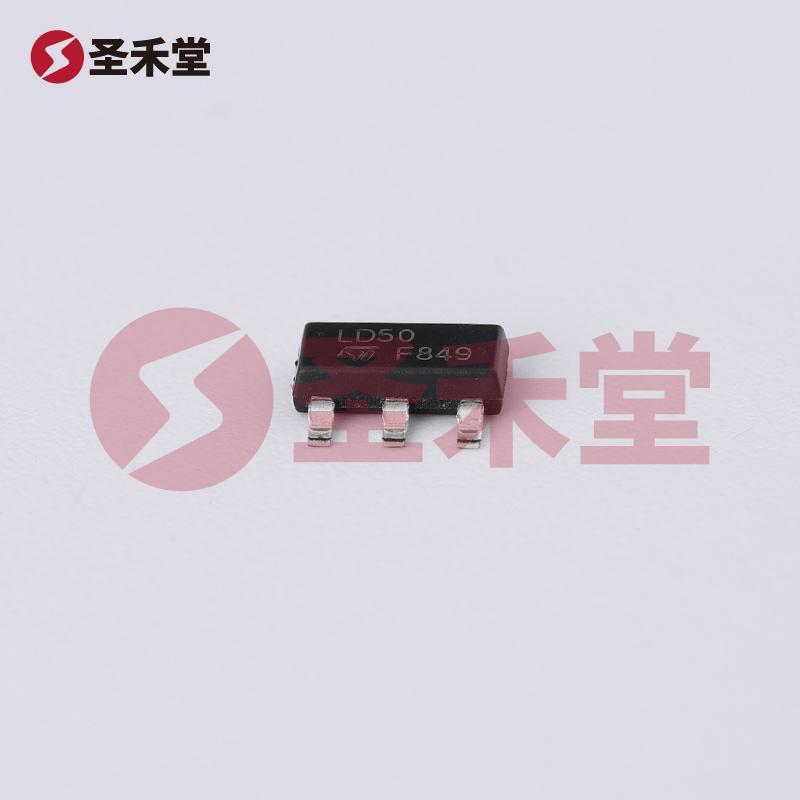

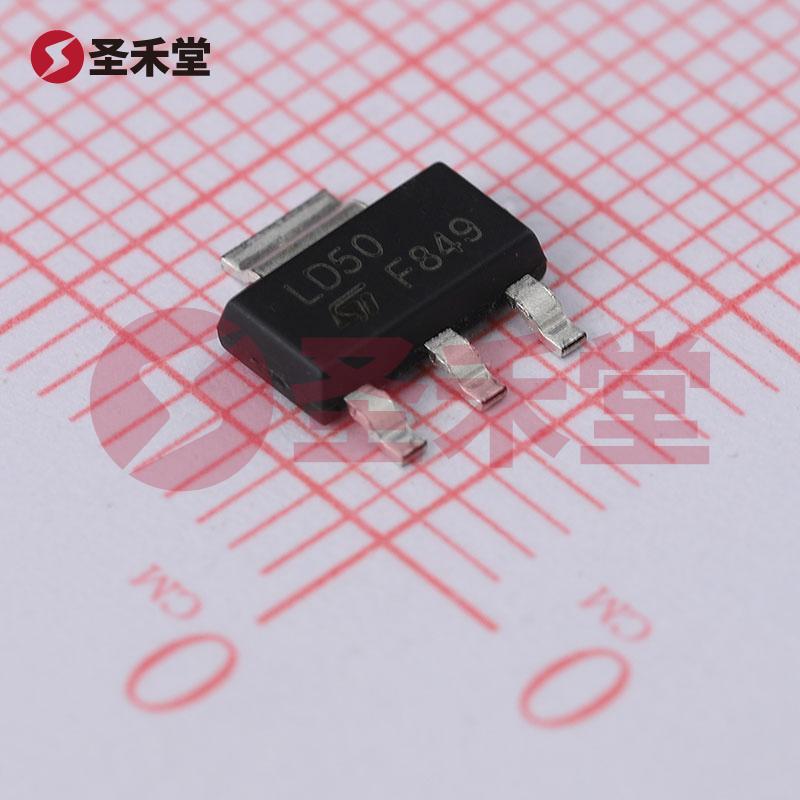

• 封装类型：LD1117S50CTR采用SOT-223封装，方便表面贴装（SMD）技术的应用，适合自动化焊接及组装。
• 尺寸与布局：SOT-223 的小型化设计，能有效节省 PCB 空间，适合高密度集成电路的应用场景。

四、应用场景

LD1117S50CTR线性稳压器的特点使其非常适合多种应用，包括但不限于：

1. 消费电子：如手机、平板、数码相机等，确保设备拥有稳定的电源供应。
2. 工业自动化：用于传感器供电和信号调理，满足工业设备对稳定性的要求。
3. 通信设备：提供对移动通讯基站、路由器等设备的电源管理，保证正常运行。
4. 汽车电子：在汽车内部电子设备中，因其广泛的工作温度范围和可靠性，成为汽车电子电源的理想选择。

五、总结

LD1117S50CTR线性稳压器兼具高效能、稳定性与保护功能，能够在变化多端的电源条件下，确保提供持续可靠的5V输出。凭借其优异的PSRR、静态电流与工作温度范围，该产品成为多个行业中备受青睐的解决方案。

无论是设计者还是工程师，在进行电源管理或设计稳压电路时，LD1117S50CTR都将是一个值得信赖的选择。
