EL817S1(B)(TU)-F
EL817S1(B)(TU)-F参数
| 上升时间 | 4us@2mA,100Ω | 下降时间 | 3us@2mA,100Ω |
| 反向电压 | 6V | 商品分类 | 晶体管输出光耦 |
| 工作温度 | -55℃~+110℃ | 正向电压 | 1.2V |
| 负载电压 | 35V | 输入电压类型 | DC |
| 输出电流 | 50mA | 输出类型 | 光电三极管 |
| 输出通道数 | 1 | 隔离电压(rms) | 5kV |
| 集射极饱和电压(Vce(sat)@Ic,IF) | 100mV@1mA,20mA |
EL817S1(B)(TU)-F手册
EL817S1(B)(TU)-F概述
EL817S1(B)(TU)-F 产品概述
基本信息
EL817S1(B)(TU)-F 是一款由台湾亿光（EVERLIGHT）生产的高性能光电隔离器。作为一款晶体管输出光耦合器，EL817S1(B)(TU)-F 主要应用于工业控制、家电、数据通信和信号隔离等领域，其独特的设计确保了良好的电气隔离和稳定的性能表现。
结构与功能

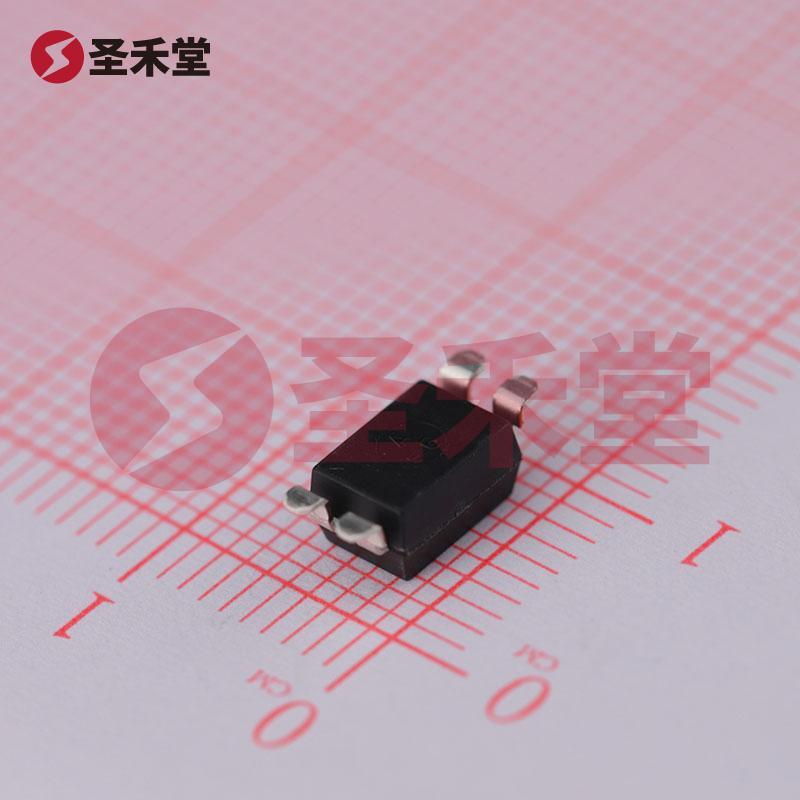

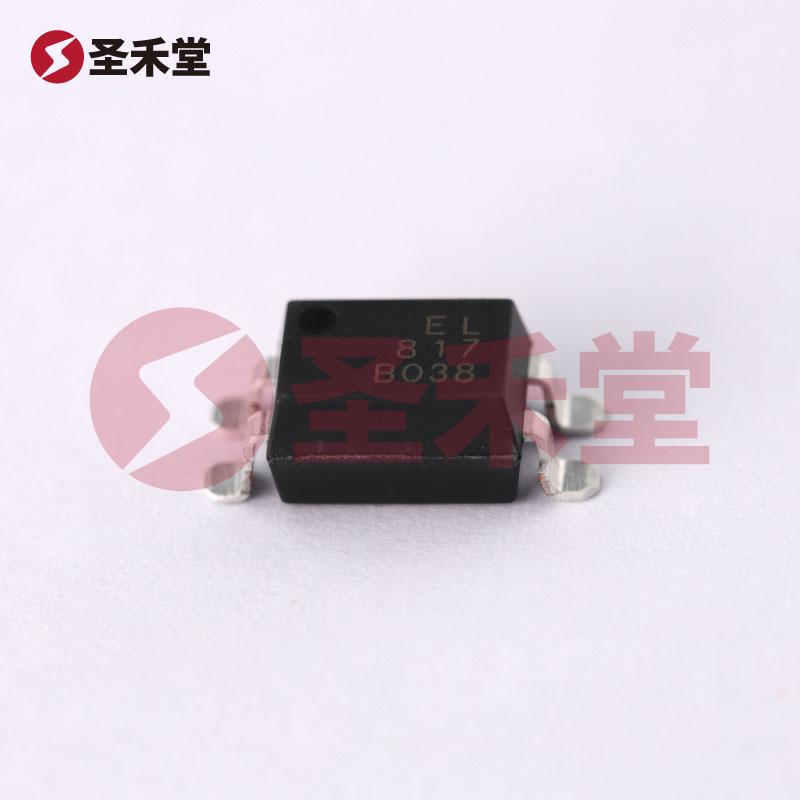

EL817S1(B)(TU)-F 采用 SOP-4 封装，尺寸为 4 针，间距为 2.54 mm。这种紧凑的封装形式非常适合于空间受限的应用场合。光耦合器内部集成了一个发光二极管（LED）和一个光电三极管。LED 通过电流激励发光，而光电三极管则将接收到的光信号转换为电信号。这种隔离特性使得输入和输出之间可以在高电压条件下安全工作，防止信号的干扰和跨接故障。
主要参数
- 输出电流：EL817S1(B)(TU)-F 的光电三极管可以承载高达 50mA 的输出电流，适合于各种负载驱动。
- 工作电压：对于 DC 光电三极管，最大工作电压为 30V，这使得其可以广泛应用于不同电压等级的设备。
- 输入电流：触发 LED 的输入电流通常在 5mA 到 20mA 之间，确保快速而有效的驱动。
- 电气隔离：EL817S1(B)(TU)-F 提供高达 5000Vrms 的电气隔离，保障系统的安全性，特别适用于工业应用中对防护等级要求高的场合。
应用领域
工业控制：在工业自动化领域，EL817S1(B)(TU)-F 通常用于传感器信号的传输和控制逻辑的隔离，确保信号的稳定传递同时保护主控制器不受高电压影响。
家电产品：在家电产品，如洗衣机、微波炉等智能控制系统中，光耦合器用于电气隔离，提高设备的安全性和可靠性。
通讯设备：在数据通讯和网络设备中，EL817S1(B)(TU)-F 实现了不同电路之间的隔离，防止信号干扰，保障数据的准确传输。
测试及测量设备：此光耦合器也广泛应用于测试仪器中，将高电压信号与低电压控制电路隔离开来，保护用户安全和设备的稳定性。
技术优势
- 高可靠性：EL817S1(B)(TU)-F 采用先进的技术与材料，具有优异的温度特性与老化性能，能够在严苛环境中稳定工作。
- 快速响应：内置的光电三极管因其低输入电流和高增益特性，使得该光耦具有较快的开关速度，适应动态信号的传输需求。
- 小巧设计：SOP-4 封装不仅减小了空间占用，还便于自动化焊接和组装，提升生产效率。
结论
总的来说，EL817S1(B)(TU)-F 是一款能够满足现代电子设计对信号隔离、安全性、高性能和高可靠性需求的光耦合器。通过其优秀的电气特性和广泛的应用潜力，EL817S1(B)(TU)-F 成为工程师和设计师在选择光电隔离解决方案时的理想选择。无论是用于工业控制还是消费电子产品，EL817S1(B)(TU)-F 都能够提供出色的性能支持，为各种电气系统提供完善的保护与隔离。
