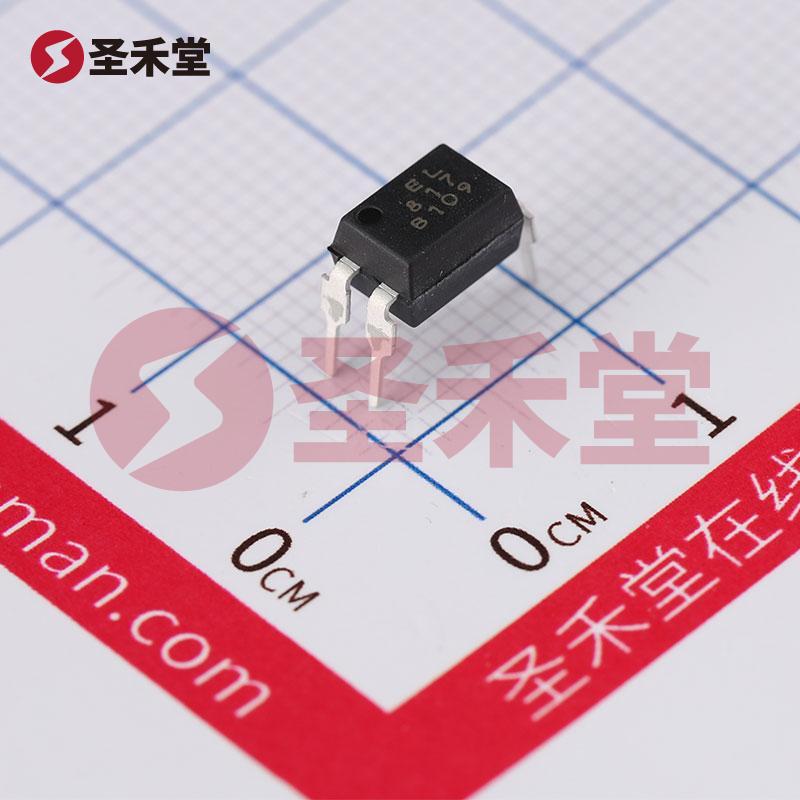

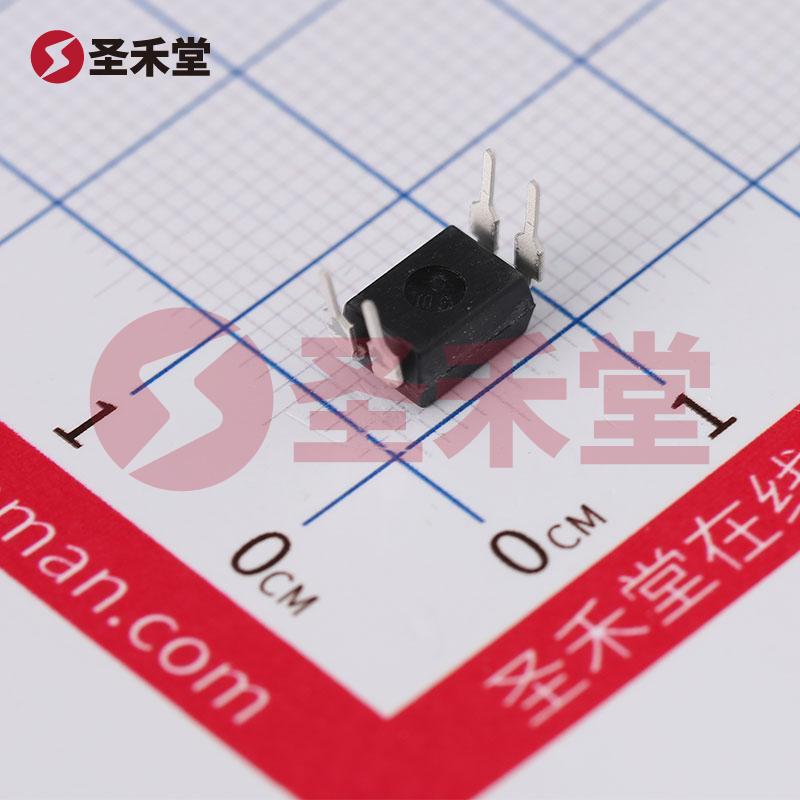

EL817(B)-F

EL817(B)-F 产品概述

一、产品简介

EL817(B)-F 是由台湾亿光（EVERLIGHT）公司提供的一款高性能的光电耦合器。本产品采用DIP-4封装，主要应用于各种电子设备中，有效地实现信号的隔离与传输。光电耦合器的设计宗旨在于通过光信号的传输来隔离不同电路，保护敏感元件，确保系统的稳定性与可靠性。EL817(B)-F 具备强大的输出能力，额定输出电流可达50mA，适合于多种应用场景。

二、技术规格

1. 封装： DIP-4

   • 此封装形式方便在电路板上进行焊接，适合快速组装和生产。

2. 输出类型： 光电三极管

   • EL817(B)-F 采用光电三极管作为输出元件，其工作原理是利用光电效应，将光信号转化为电信号，实现电流的放大。

3. 工作电流： 最大输出电流为50mA

   • 该特性使得EL817(B)-F 可以应用于需要驱动较大负载的场合。

4. 导通电压： 1.2V

   • 良好的导通电压特性，确保在低电压环境下也能稳定工作。

5. 传输特性： 具有较高的输入-输出隔离

   • 这对于防止高电压对低电压电路的影响至关重要，能够有效地保护敏感元件及微处理器。

三、主要应用领域

EL817(B)-F 可广泛应用于多种领域，以下是几个主要的使用场景：

1. 微控制器与家电控制

   • 在微控制器设计中，通常需要与高压或高电流的电路进行交互，EL817(B)-F 能够有效隔离微控制器与高电压部分，提高系统安全性。

2. 信号隔离

   • 在数据传输中，EL817(B)-F 可以用于信号隔离，尤其是需要防止高频噪声干扰的场合，确保信号的清晰与稳定。

3. 工业自动化

   • 在工业设备中，EL817(B)-F 可作为继电器的驱动器，通过高效传输电信号，控制电机的启停，提升设备的自动化水平。

4. 消费电子

   • 在消费电子产品中，EL817(B)-F 用于控制产品内部的开关、传感器电路等，能够提升产品性能与用户体验。

四、优势与特色

• 高电流输出：EL817(B)-F 支持高达50mA的输出，适合需要较大驱动电流的应用。

• 良好稳定性：在广泛的工作环境下，确保可靠性和稳定性，适合各种电子设备的长时间使用。

• 光隔离特性：通过光电隔离，消除地环路干扰，使系统更加安全、抗干扰能力增强。

五、设计注意事项

在使用EL817(B)-F 进行设计时，建议注意以下事项：

1. 输入电流：确保输入端电流适配，以便于稳定的光信号产生并实现有效的输出。

2. 热管理：在高负载工作时，需要考虑到热量的散发，避免影响元件的使用寿命。

3. PCB布局：合理布局，以减少信号干扰，保证良好的信号传输质量。

结论

EL817(B)-F 是一款功能强大、性能稳定的光电耦合器，广泛应用于各种电子系统中，能够有效地实现信号传输和电气隔离。其高电流输出和良好的隔离特性使得它成为现代电子设计中不可或缺的元件之一。无论是在工业控制、消费电子还是其他电子项目中，EL817(B)-F 都展现出其优越的性能和广泛的适用性。
