ADR381ARTZ-REEL7

ADR381ARTZ-REEL7 产品概述

1. 产品简介

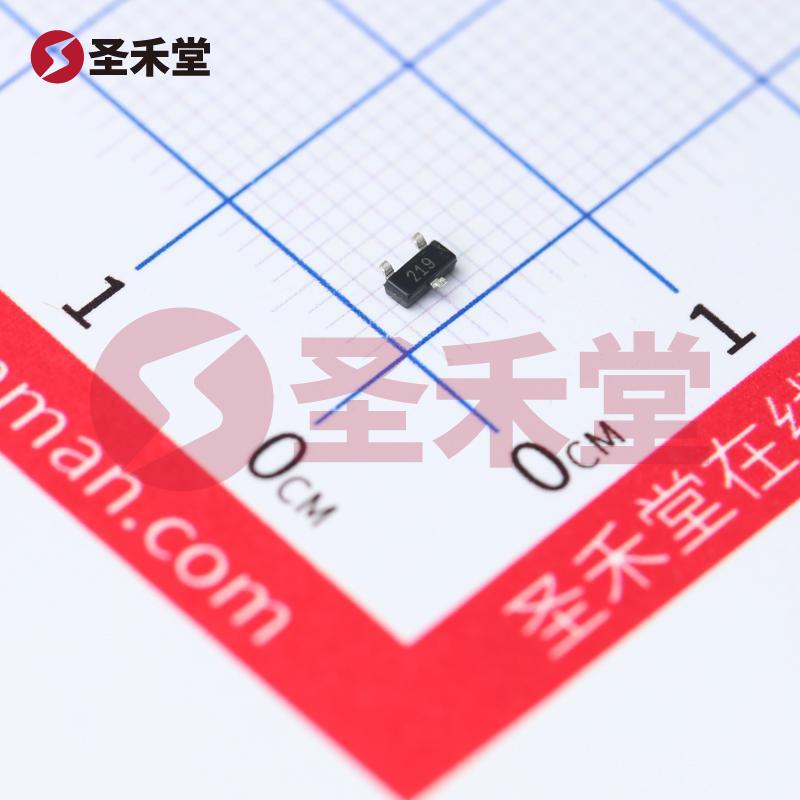

ADR381ARTZ-REEL7 是一款高性能电压基准芯片，专为各种电子应用场合设计。其输出电压为固定的 2.5V，具有 ±0.24% 的高精度和优异的温度稳定性，是确保电路性能的理想选择。该元件基于表面贴装技术（SMD），整体封装采用 SOT-23-3 格式，便于在有限空间内进行高密度集成。

2. 基本参数

• 安装类型: 表面贴装型
• 固定输出电压: 2.5V
• 电压范围: 2.8V ~ 18V
• 供电电流: 140µA
• 输出电流: 5mA
• 容差: ±0.24%
• 温度系数: 25ppm/°C
• 工作温度范围: -40°C ~ 85°C
• 噪声（0.1Hz 至 10Hz）: 5µVp-p
• 封装类型: SOT-23-3

3. 产品特性

• 高精度和低噪声特性：ADR381ARTZ-REEL7 不仅提供稳定的输出电压，而且在 0.1Hz 至 10Hz 的频率范围内，具有极低的压缩噪声（5µVp-p），可满足高精度应用的需求。
• 宽广的输入电压范围：输入电压范围为 2.8V 至 18V，使其能够广泛应用于不同的电子设备和电路设计中，提供更多的灵活性。
• 小型封装：SOT-23-3 封装的设计使其适合高密度电路板布局，确保了元器件的紧凑安装，从而节省空间并提高设计的灵活性。
• 优秀的温度特性：温度系数为 25ppm/°C，确保了在广泛的工作温度范围内，输出电压的稳定性和准确性。

4. 应用场景

ADR381ARTZ-REEL7 广泛应用于：

• 消费电子：如便携式设备，智能手机，手持终端等。
• 工业设备：自动化设备，控制系统和传感器等，对电压参考有较高要求的设备。
• 通信设备：如基站和路由器等，能够保证信号传输的稳定性。
• 医疗设备：需要高精度参考电压以确保设备的准确性和可靠性。

5. 应用电路示例

在实际应用中，ADR381ARTZ-REEL7 可以用作运算放大器、电流源，以及其他需要高精度电压参考的电路。通过与负载电路（如 DAC、ADC）串联连接，可以为后续电路提供稳定的参考电压。

6. 结论

ADR381ARTZ-REEL7 是一款多功能、高精度的电压基准芯片，在广泛的行业应用中显示出其独特的优势。其稳定的输出特性、低噪声表现以及广泛的输入电压范围使其成为现代电子设计中的重要元件。利用这一产品，设计师能够更灵活、自信地应对各类电路设计挑战，确保最终产品的质量和可靠性。
