TPS3823-33DBVR

TPS3823-33DBVR 产品概述

一、引言

TPS3823-33DBVR是德州仪器（Texas Instruments）推出的一款高性能监控和复位芯片，专为电子设备中的电源管理和系统复位功能设计。其卓越的性能和稳定的工作特性使其在各种应用中表现出色，成为工程师们设计产品时的理想选择。

二、产品特性

• 类型: TPS3823-33DBVR属于简单复位/加电复位类型的电压监控芯片。它能够提供可靠的电源检测和复位功能，确保系统在电压异常时可以正常复位，从而提升系统的稳定性和可靠性。
• 监控电压: 该芯片支持单一路径的监控电压，阈值电压设定为2.93V。当电源电压低于这一阈值时，TPS3823-33DBVR会自动指示复位信号，防止系统在不稳定状态下运行。
• 复位功能: 复位信号为低有效，这意味着当复位信号为低电平时，系统会被复位。此外，复位超时最小为120ms，能够保证系统在电源恢复时有足够的时间稳定下来，避免意外的系统错误。
• 输出特性: 芯片的输出类型为推挽式（totem pole），这种设计提供了较强的驱动能力，适合高负载应用，确保能够快速响应复位需求。

三、工作环境与可靠性

TPS3823-33DBVR具有广泛的工作温度范围，从-40°C到85°C。这使得该芯片能够在恶劣环境下高效运行，无论是在工业、汽车还是消费类电子产品中，均能保证其稳定性和可靠性。

四、封装与安装

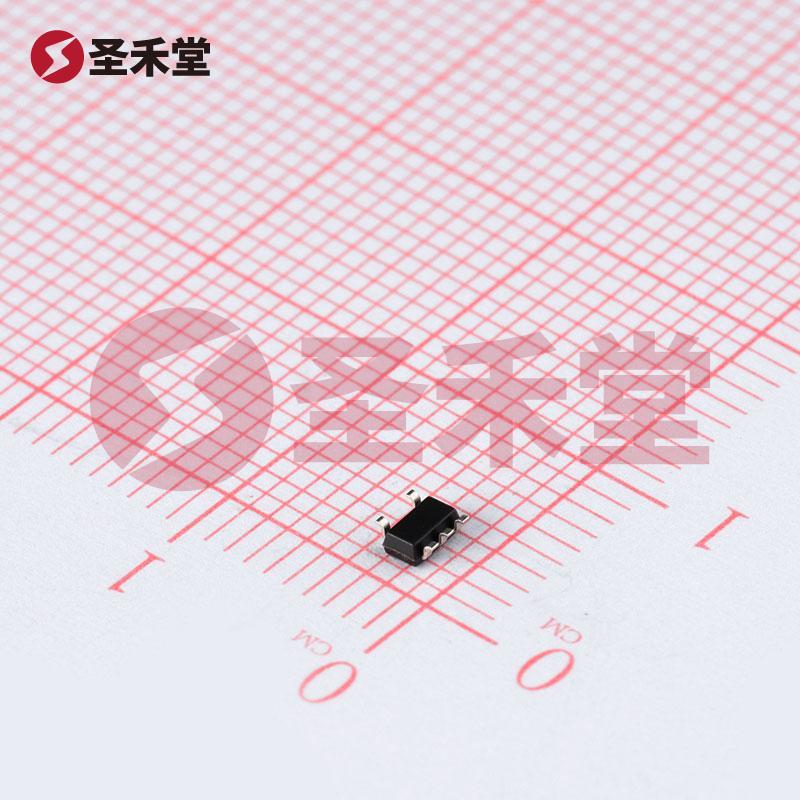

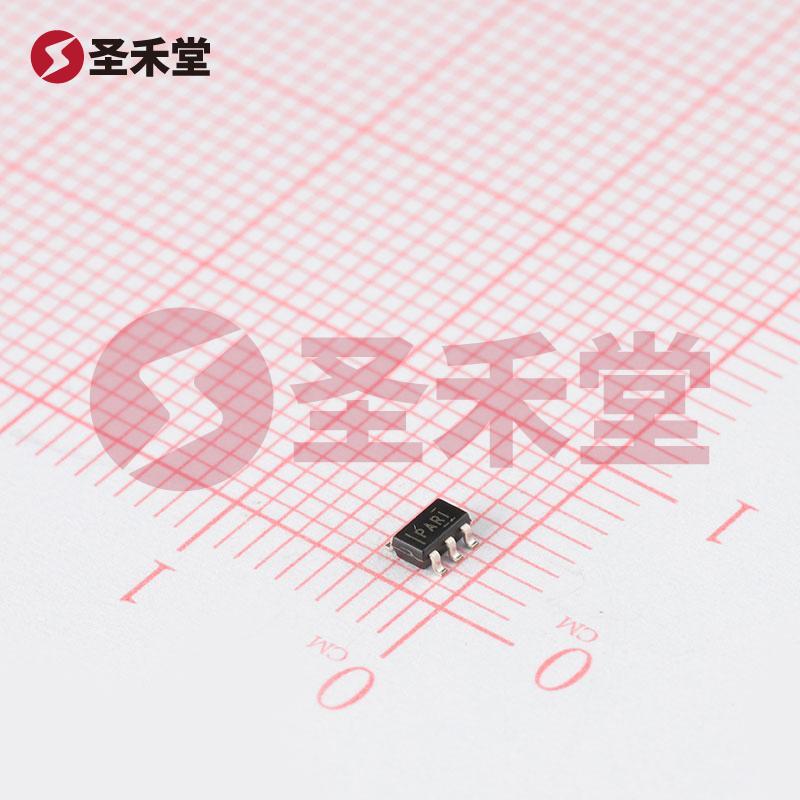

该产品采用SOT-23-5封装方式，具有小体积和轻重量的特点，适合高密度的电路板设计，能够有效节约空间并提高可布局性。表面贴装型的设计也使得组装过程更加简便，配合现代化的贴片技术，能够提高生产效率。

五、应用场景

TPS3823-33DBVR适用于多种应用场景，包括但不限于：

1. 消费电子: 如智能手机、平板电脑等电子消费产品的电源管理。
2. 工业设备: 在严苛的工业环境中确保电源的稳定性和系统的正常运行。
3. 汽车电子: 作为汽车控制单元中的电压监控芯片，为汽车提供可靠的电源管理，提高车辆的安全性和可靠性。
4. 通信设备: 在网络设备和通信器材中，确保系统能够在电源波动时保持稳定。

六、总结

TPS3823-33DBVR凭借其高性能的电压监控和复位功能，适合多种电子应用，展示了德州仪器在电源管理领域的专业技术。无论是在设计新型电子设备，还是在现有产品的优化中，使用TPS3823-33DBVR能够显著提升系统的稳定性与可靠性，为工程师提供了一种有效的解决方案。通过合理的配置和设计，可以将该芯片的优势充分发挥，满足日益复杂的电子产品需求。
