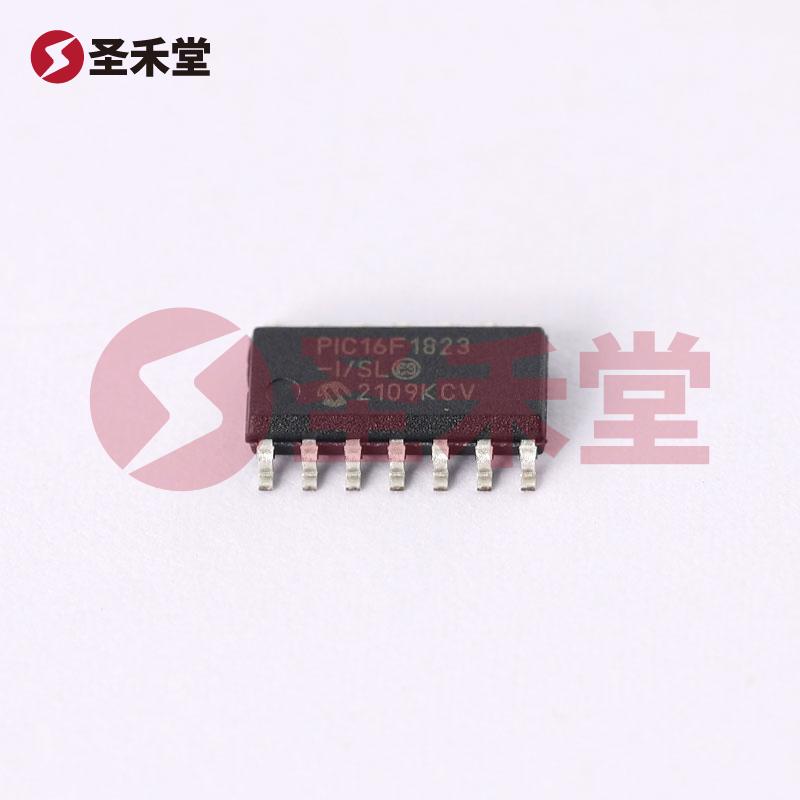

PIC16F1823-I/SL

PIC16F1823-I/SL 产品概述

1. 概述

PIC16F1823-I/SL 是由全球知名的电子元器件制造商微芯科技（Microchip Technology Inc.）推出的一款高性能、低功耗的8位单片机。该产品专为广泛的嵌入式应用设计，适用于各种工业控制、消费电子设备以及汽车电子等领域。凭借其丰富的外设功能、灵活的I/O接口以及高达32MHz的工作速度，PIC16F1823-I/SL能够满足现代嵌入式系统对性能和能效的双重需求。

2. 规格参数

安装类型

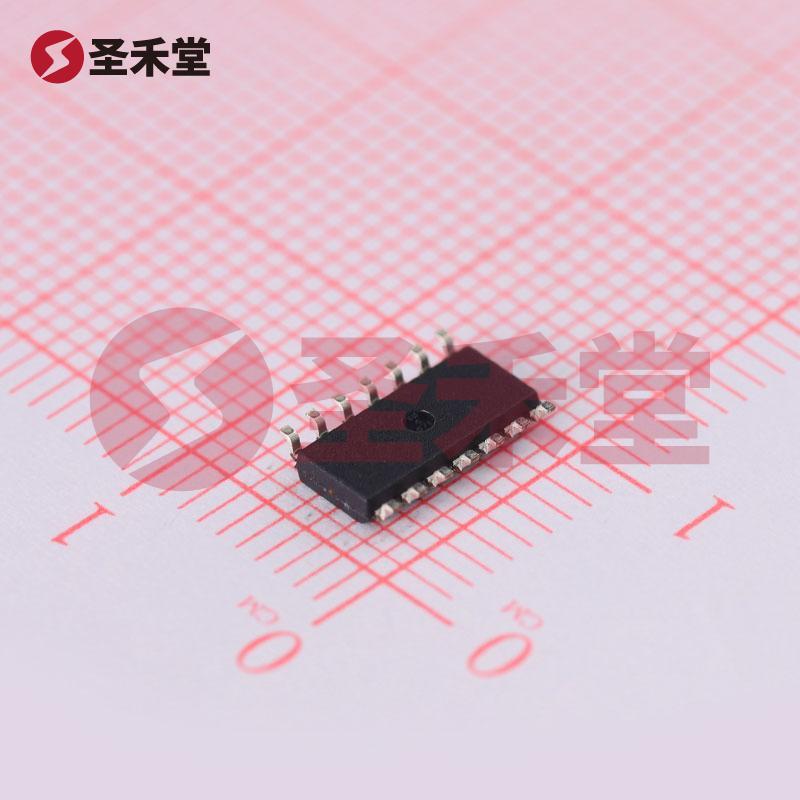

• PIC16F1823-I/SL采用表面贴装型（SMT）封装，便于自动化生产和高密度电路板设计。

引脚与I/O

• 设备拥有12个I/O引脚，支持多种输入输出功能。

外设功能

• 该单片机集成了欠压检测和复位功能，也具备电源开启重置（POR）、脉宽调制（PWM）、看门狗定时器（WDT）等外设，增强了系统的可靠性和功能多样性。

存储器

• 程序存储器采用闪存技术，容量为3.5KB（2K x 14），允许用户在不需要物理更改单片机的情况下，对代码进行更新和修改。
• RAM大小为128 x 8，提供足够的工作空间用于临时数据存储。
• EEPROM容量为256 x 8，适合存储非易失性数据。

电源特性

• PIC16F1823-I/SL的工作电压范围为1.8V到5.5V，适合低电压电源系统，满足低功耗应用的需求。

温度范围

• 工作温度范围从-40°C到85°C，适应严酷的工作环境，尤其适用于工业和汽车应用。

核心与振荡器

• 采用8位内核架构，并配备内部振荡器，支持高达32MHz的工作频率，为应用提供快速的处理能力。

3. 连接能力

PIC16F1823-I/SL支持多种通信接口，包括：

• I²C：适用于短距离设备通信，常用于传感器和存储设备的连接。
• LINbus：专为汽车应用设计的低速通信协议。
• SPI：高速同步串行外设接口，适用于高数据速率应用。
• UART/USART：广泛用于串行通信，可与其他微控制器或计算机进行数据交换。

4. 应用场景

PIC16F1823-I/SL因其多样的功能和强大的性能，被广泛应用于多种场合：

• 工业控制：可用于自动化设备、温度控制系统、传感器监控等。
• 消费电子：适用于智能家居设备、遥控器、个人电子设备等领域。
• 汽车电子：可用于车身控制器、灯光控制、信息娱乐系统等应用。
• 医疗设备：随着医疗技术的发展，该单片机也适用于一些健康监测设备和诊断工具。

5. 总结

PIC16F1823-I/SL是微芯科技的一款极具竞争力的8位单片机，以其高性能、低功耗、丰富的外围设备及广泛的工作温度范围，成为众多嵌入式应用的理想选择。无论是工业控制、消费电子还是汽车电子领域，该产品都能提供强大的支持，使开发人员可以更加灵活和高效地实现其设计目标。借助强大的Microchip开发工具和支持社区，用户可以迅速上手并充分发挥PIC16F1823-I/SL的优势。
