NR6045T220M

产品概述：NR6045T220M - TAIYO YUDEN (太诱) 功率电感

1. 产品简介

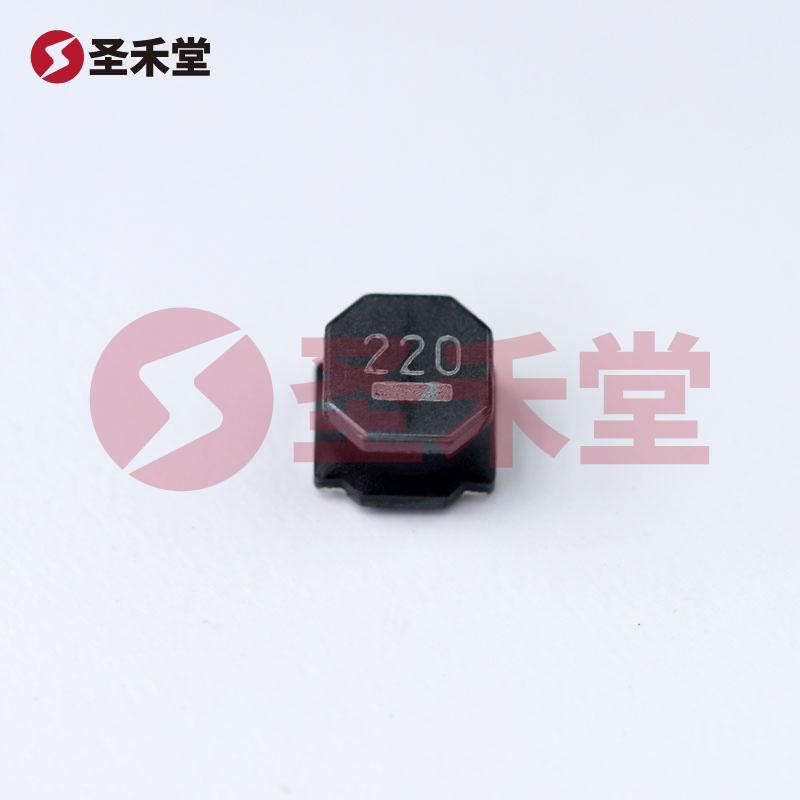

NR6045T220M 是一款由日本知名电子元器件制造商 TAIYO YUDEN(太诱) 生产的高性能功率电感。它具有22µH的电感值，适用于工作电流高达1.5A的表面贴装技术(SMD)应用。这款电感器专为需要隔离和抑制电磁干扰的电路而设计，广泛应用于电源管理、感应电路以及需要高可靠性的消费电子产品。

2. 关键参数

• 电感值：22µH，适用于各种滤波和储能应用。
• 额定电流：1.5A，合理的电流能力使其适用于多种中功率电路。
• 饱和电流：1.9A，高于额定电流的饱和能力，确保在瞬态情况下能够提供稳定的性能。
• DC电阻 (DCR)：最大149.5毫欧，低电阻特性减少了在高频或高电流应用中的功率损失。
• 频率：电感频率在100kHz下进行测试，具有优越的高频性能和自谐振频率达到7MHz，确保信号的完整性。
• 工作温度范围：-25°C ~ 120°C，广泛的工作温度范围适用于不同的环境条件。

3. 设计与规格

NR6045T220M 的设计采用了铁氧体磁芯，这种材料具有良好的温度特性和高磁导率，从而优化了电感的效率和可靠性。其尺寸为6.00mm x 6.00mm，最大高度为4.50mm，适合紧凑的电路布局，特别是在现代小型化电子产品中。

电感的封装为表面贴装型，这种设计使得元件安装方便，进一步减小了PCB的空间占用，并提高了组装效率。仅重约1.5克的设计，对于工业和消费类电子产品均适用，特别是在要求高密度电路设计的应用场合。

4. 应用领域

NR6045T220M 功率电感器的应用非常广泛，涵盖了多个行业及产品：

• 电源模块：在DC/DC转换器及开关电源中使用，可有效抑制电磁干扰和适应负载变化。
• 通信设备：用于滤波和信号处理，提高信号质量。
• 消费电子：如智能手机、平板电脑及其他便携式设备，以增加电池管理和功率优化。
• 工业自动化：在控制器和驱动器中，提升电路的稳定性和效率。

5. 性能优势

使用 NR6045T220M 电感器的主要优势包括：

• 高效能：优良的电感值和低DCR特性减小了电能损耗，提高了系统效能。
• 可靠性：TAIYO YUDEN 作为行业领先厂商，确保了产品在各种环境下的可靠性和稳定性。
• 高频性能：自谐振频率高达7MHz，适合于高频电路，为设计提供了极大的灵活性。
• 紧凑设计：合理的尺寸设计允许在空间受限的情况下保持高性能。

6. 总结

NR6045T220M 功率电感是一种高效、可靠和广泛应用的表面贴装元件，能够满足现代电子产品对小型化和高性能的要求。无论是在消费类电子产品还是工业设备中，该电感器都展示了其卓越的性能，是提高电路性能和效率的理想选择。TAIYO YUDEN(太诱)凭借其可靠的品质和卓越的制造工艺，使得 NR6045T220M 成为您电子设计中不可或缺的关键元件。
