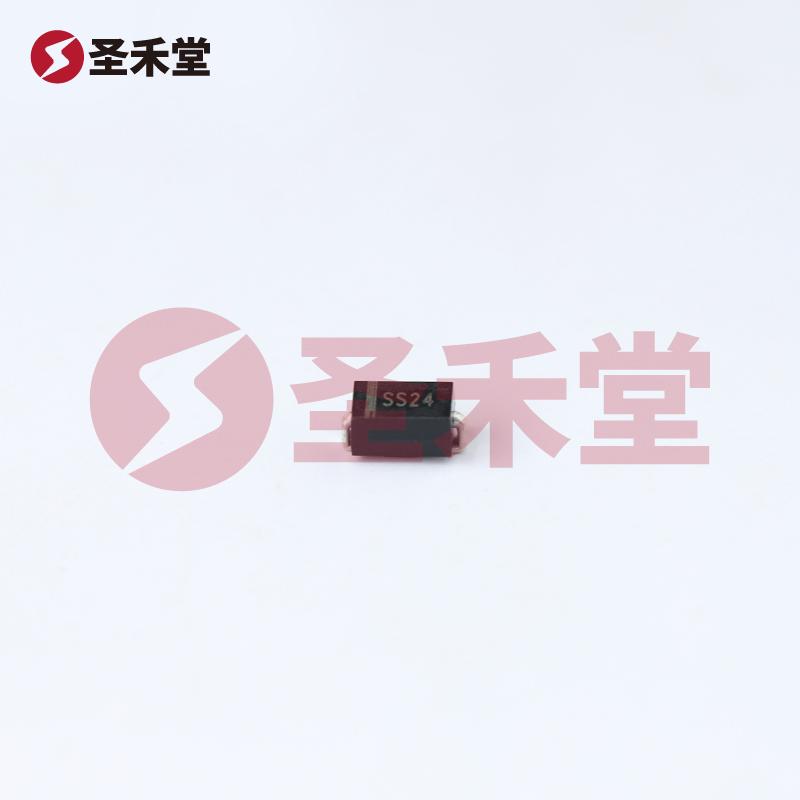

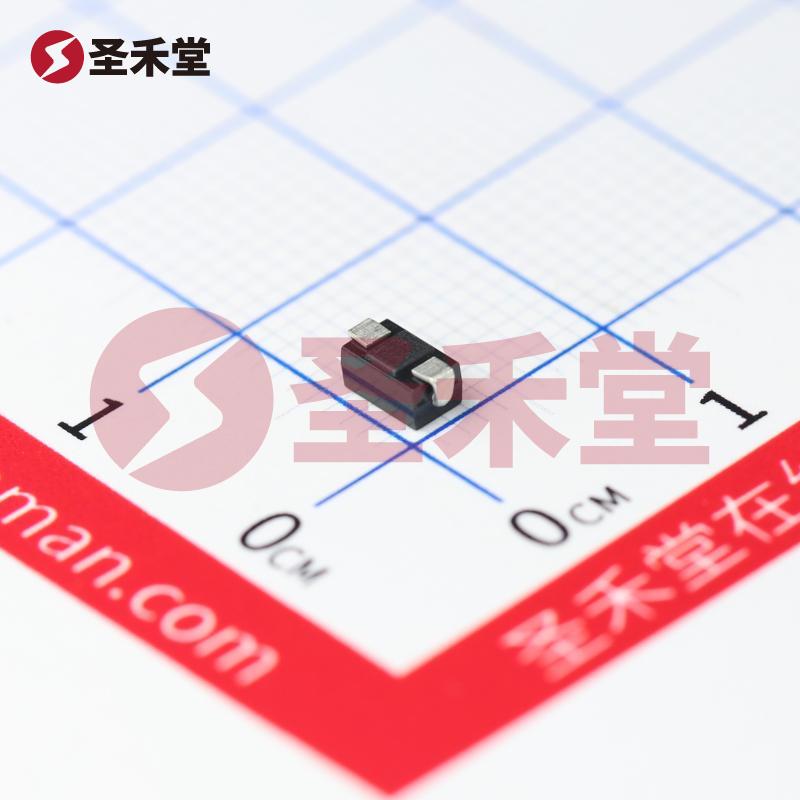

注：图像仅供参考，请参阅产品规格
SS24
- 商品编码： BM69416755复制
- 品牌： BORN(伯恩半导体)复制
- 封装： SMA(DO-214AC)复制
- 包装： 编带复制
- 重量： 0.197g复制
- 描述： 肖特基二极管 500mV@2A 40V 2A复制
SS24参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 500mV@1.5A |
| 直流反向耐压(Vr) | 40V |
| 整流电流 | 2A |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 500uA@40V |
| 工作结温范围 | -55℃~+125℃ |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
SS24手册
SS24概述
SS24 产品概述
一、产品简介
SS24是一款高性能的肖特基二极管，由BORN（伯恩半导体）精心设计与制造，具有500mV的正向电压降和最高2A的正向电流承载能力，能够承受40V的反向电压。此产品采用SMA (DO-214AC) 封装，具有良好的热性能，适用于多种高频和高效能的电源管理应用。
二、肖特基二极管的特点
肖特基二极管是一种特殊类型的二极管，其主要特点在于其低正向压降和快速的开关特性。与一般的PN结二极管相比，肖特基二极管的正向电压降通常较低，允许更高的电流通过，同时能够有效降低功率损耗。因此，SS24特别适合在效率要求高的电源转换和整流电路中使用。
三、主要参数
- 正向电流 ((I_F))：2A
- 反向耐压 ((V_R))：40V
- 正向电压降 ((V_F))：最大500mV @ 2A
- 封装类型：SMA (DO-214AC)
- 工作温度范围：通常在-55°C到+150°C之间（具体取决于应用场景）
- 快速开关响应：具备快速开关速度，适合高频应用。
四、应用领域
SS24广泛应用于不同的电子电路中，以下是一些典型的应用场景：
开关电源：因其低正向电压降，SS24可以显著提高开关电源的转换效率，降低能量损耗。
整流电路：在整流应用中，SS24能够有效减少引入的功耗与热量，提升系统的稳定性与可靠性。
电池充电器：在电池充电过程中，采用肖特基二极管能够确保快速充电，同时降低对功率的影响。
保护电路：应用在各种电源保护电路中，确保电路在极端条件下的稳定性。
LED驱动电源：在LED照明中，SS24能够提供稳定且高效的电流控制，确保LED的长寿命和高亮度。
五、封装与散热
SS24采用SMA (DO-214AC)封装，这种封装方式提供了优秀的热管理性能，适合在小型化设计中使用。其结构设计允许更好的散热，确保在工作时元件温度保持在安全范围内。随着功率的增加，良好的散热特性可以有效延长元器件的使用寿命。
六、应用注意事项
在实际应用中，设计工程师应注意以下几点：
反向电压极限：使用SS24时，需确保反向电压不超过其额定值，以避免损坏二极管。
正向电流限制：在实际电路中，要根据使用环境及负载情况，合理分配正向电流，避免超过最大承载值。
散热设计：即便SMA封装具有良好的散热性，设计电路时仍需关注散热措施，确保二极管在安全的温度范围内工作。
电路布局：在电路板设计时，尽量减少二极管两端的回路面积，以防止电感产生过大的影响，提高Switching Speed。
七、总结
SS24 作为一款高效的肖特基二极管，凭借其优秀的电气特性和合理的封装设计，已经成为当前电力电子领域广泛应用的关键元件。无论是在高效电源设计、快速开关电路，还是在要求较高的电源保护场合，SS24都展示出了卓越的性能表现。其低正向压降与高承载能力使其成为设计师实现高性能电子系统的重要选择。
