SN74HC165DR参数
属性 | 参数值 |
|---|---|
| 功能 | 并行或串行至串行 |
| 工作电压 | 2V~6V |
| 时钟频率(fc) | 62MHz |
| 元件数 | 1 |
| 每个元件位数 | 8 |
| 输出类型 | 互补式 |
属性 | 参数值 |
|---|---|
| 系列 | 74HC |
| 工作温度 | -40℃~+125℃ |
| 传播延迟(tpd) | 13ns@6V,50pF |
| 输出电流 | 4mA |
| 功能特性 | 异步并行加载功能 |
SN74HC165DR手册
SN74HC165DR概述

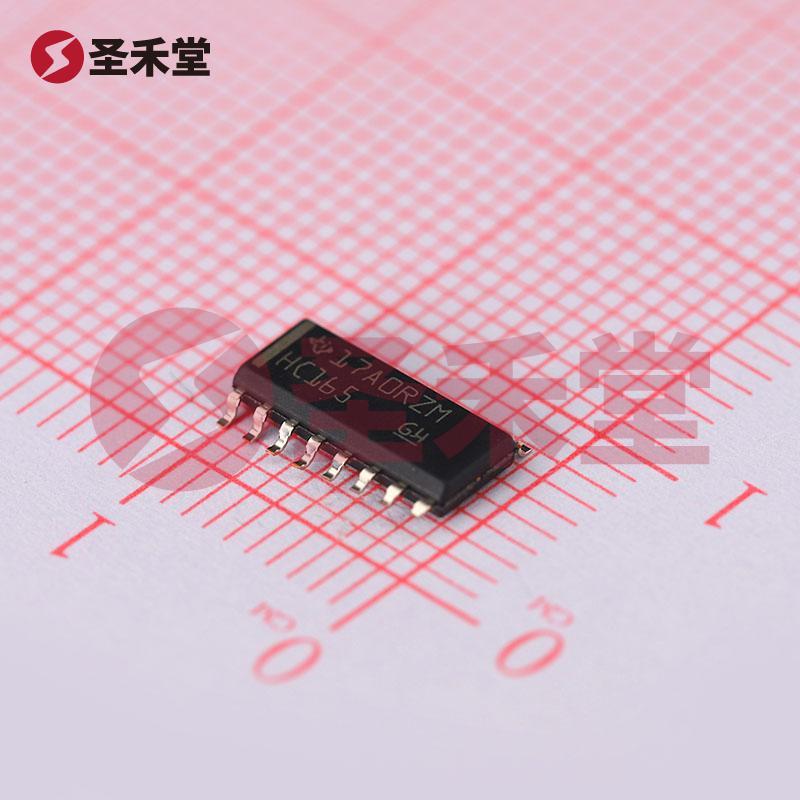

SN74HC165DR 产品概述
SN74HC165DR 是一款高效能的 8 位串行输入/并行输出移位寄存器，属于德州仪器（TI）推出的 74HC 系列系列数字逻辑产品。该芯片采用 16-SOIC 封装，适用于各种紧凑型电子设计。
逻辑功能与应用
SN74HC165DR 的核心功能是将并行输入数据转换为串行输出，能够以方便的方式进行数据的输入和输出。它提供 8 位输入，允许用户以串行的方式读取数据，这使其在需要节省引脚数量以及简化线路设计的应用中非常实用。此芯片能够工作在 2V 到 6V 的宽电压范围内，适用于多种低压和高压系统，增强了其设计灵活性。
具体来说，SN74HC165DR 可以用于以下场景：
数据采集: 在需要从多个传感器或输入设备读取数据的系统中，SN74HC165DR 可以高效地将这些并行输入整合成一个串行流，简化数据采集的复杂度。
扩展输入线数量: 由于采用串行输入方式，使用 SN74HC165DR 的设计可减少所需的 GPIO（通用输入输出）引脚的数量，这在微控制器资源有限时显得尤为重要。
通讯协议实现: 该芯片可用于实现基于串行通讯协议的控制系统，在各种工业和消费电子产品中有广泛的应用。
技术参数
- 逻辑类型: 移位寄存器
- 输出类型: 补充型输出，确保信号在高低电平转换时保持稳定
- 元件数量: 1（每个芯片集成一组功能）
- 每个元件位数: 8 位，支持最多 8 位数据的串行阅读与写入
- 供电电压范围: 2V ~ 6V，适应各种电源配置
- 工作温度范围: -40°C ~ 125°C，适合在苛刻环境下使用
- 安装类型: 表面贴装型，适合现代电子设备的小型化与高密度布局
性能优势
SN74HC165DR 的设计考虑了高性能和功耗之间的平衡。它的消耗功率极低，非常适合便携式设备和电池供电的应用。同时，其工作频率较高，确保快速的数据采集与输出过程。此外，它的高耐温性能使其能够在高温环境中稳定运行，尤其适合汽车电子等要求严格的应用领域。
实际应用示例
在消费电子产品中，SN74HC165DR 经常被用于控制面板的 LED 灯光，接收用户输入并将其转换为可被微控制器理解的信号。在工业自动化系统中，它能够接受传感器的多个实时数据，并以串行形式发送到中央控制单元，简化了布线和系统设计的复杂度。
总结
综上所述，SN74HC165DR 是一款性能优越且功能多样的移位寄存器，适用于广泛的电子应用。从复杂系统中的信号采集到简单设备中的数据交互，它都能够提供高效的解决方案。该产品的设计不仅保证了高稳定性与高温性能，还提供了灵活的电压范围及低功耗特性，使得各类电子工程师都能根据其具体需求而有效应用。
