G6S-2 DC24

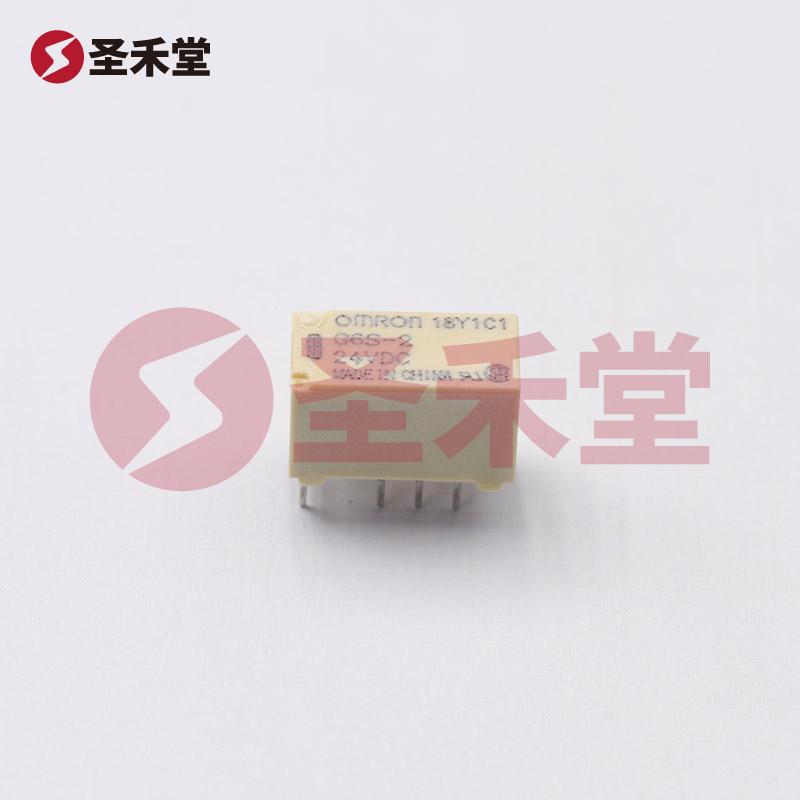

产品概述：Omron G6S-2 DC24 信号继电器

1. 引言

Omron G6S-2 DC24 是一款高性能的信号继电器，广泛用于电信、自动化控制、家电和其他电子设备中。凭借其可靠的性能和紧凑的设计，这款继电器能满足多种应用场景的需求。它的主要特点包括电压规格、触头形式、耐温性能以及低功耗等，这些都使其成为现代电子产品中的关键元件。

2. 产品规格

• 制造商：Omron Electronics Inc - EMC Div
• 系列：G6S
• 产品状态：有源
• 安装类型：通孔
• 线圈电压：24 VDC
• 触头外形：DPDT（双刀双掷，2 Form C）
• 开关电压：最大250VAC和220VDC
• 线圈类型：无锁存
• 端接样式：PC 引脚
• 必须吸合电压：18 VDC
• 必须释放电压：2.4 VDC
• 工作温度：-40°C 至 85°C
• 触头材料：银（Ag）和金（Au）合金
• 继电器类型：电信
• 额定接触电流：2A
• 线圈电流：8.3mA
• 工作时间：4ms
• 释放时间：4ms
• 线圈电阻：2.88 kOhms

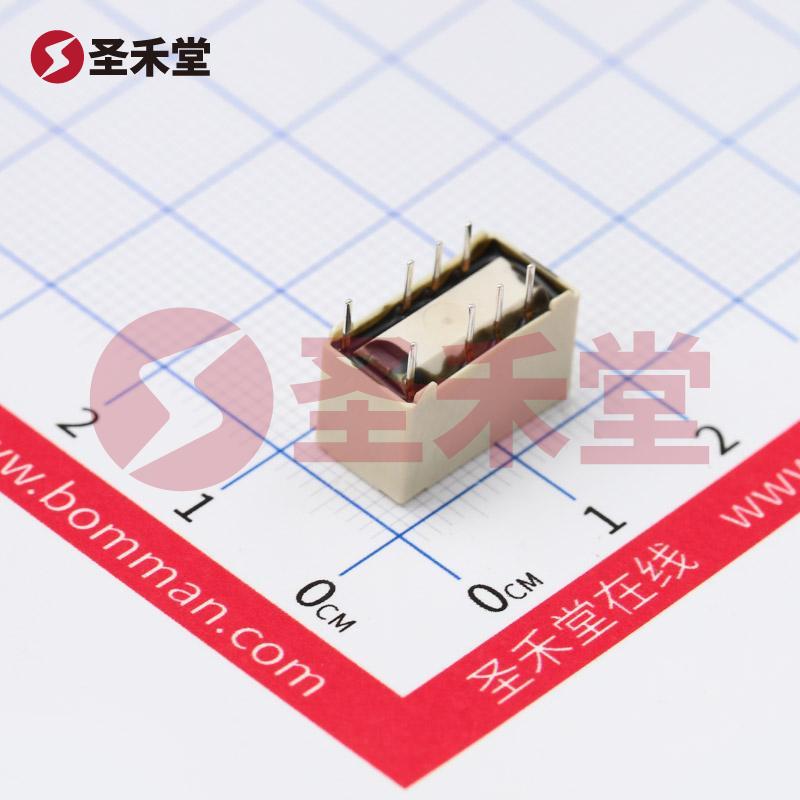

3. 设计与结构

G6S-2 DC24 继电器采用紧凑的通孔插拔封装设计，适合各种电路板应用。DPDT格式的触头结构使其能够在切换中进行多路控制，相比单刀单掷（SPDT）继电器，G6S系列能够实现更加复杂的控制逻辑。其接触材料使用了银和金的合金，使其具备出色的导电性和传输能力，并提供优良的抗氧化性能，确保长时间稳定运行。

4. 性能特点

• 宽广的工作温度范围：G6S-2 DC24 的工作温度范围为-40°C 到 85°C，适应于极端环境中使用。同时其结构设计确保在高温和低温条件下依然能够提供稳定的性能。

• 快速的切换时间：该产品的工作时间和释放时间均为4ms，这使得其在需要快速响应的应用中表现出色，例如信号处理和快速切换电路。

• 低功耗：拥有8.3mA的线圈电流，G6S-2 DC24 继电器在能源使用上非常高效，可以降低系统的整体能耗，这在电池供电的应用中特别重要。

5. 应用领域

Omron G6S-2 DC24 信号继电器的多样化特性使其适用于多个领域，包括但不限于：

• 电信设备：在电话交换机、路由器等设备中，用于信号的切换和路由。
• 自动化控制系统：在工业控制面板和自动化设备中，实现现场信号的控制。
• 家用电器：例如洗衣机、冰箱和其他电器中的控制电路。
• 安全设备：用于监测和控制报警系统的工作状态。

6. 总结

总体而言，Omron G6S-2 DC24 是一个功能强大的信号继电器，以其高效率、稳定性及广泛的应用场景而备受电子工程师的青睐。无论是用于日常电子设备，还是在更复杂的工业系统中，G6S-2 DC24 都能为用户提供可靠的性能保障，是提升设备智能化水平的理想选择。
