PSD05C-LF-T7参数
属性 | 参数值 |
|---|---|
| 极性 | 双向 |
| 反向截止电压(Vrwm) | 5V |
| 钳位电压 | 9.8V |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 击穿电压(VBR) | 6V |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 10uA |
| 防护等级 | IEC 61000-4-4;IEC 61000-4-5;IEC 61000-4-2 |
| 类型 | TVS |
| Cj-结电容 | 175pF |
PSD05C-LF-T7手册
PSD05C-LF-T7概述
产品概述:PSD05C-LF-T7 ESD二极管
一、产品简介

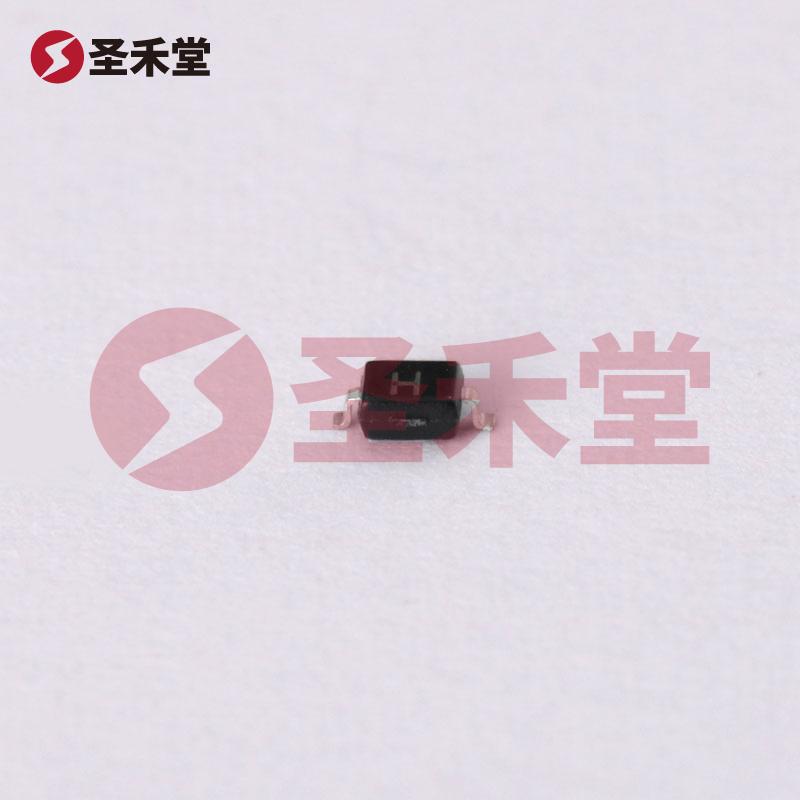

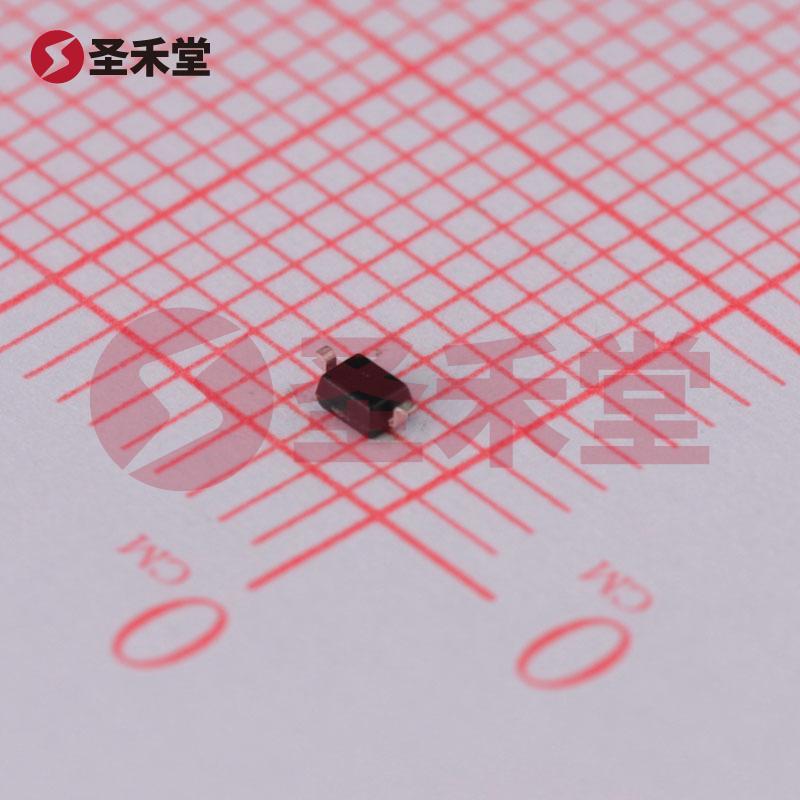

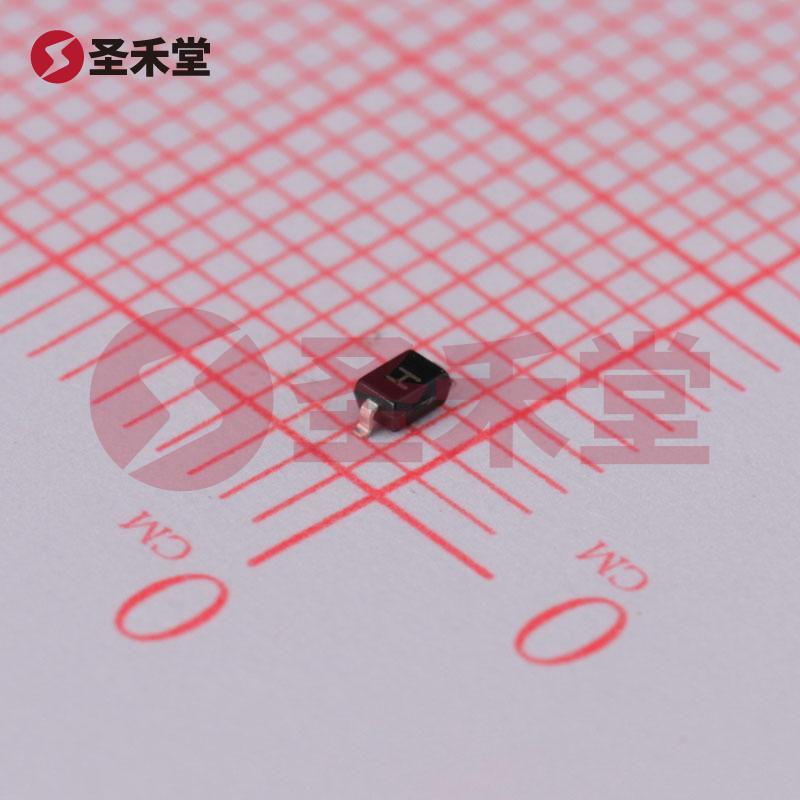

PSD05C-LF-T7 是一款由 PROTEK 生产的高性能 ESD(静电放电)保护二极管。它采用 SOD-323 封装,设计旨在为敏感电子设备提供高效且可靠的过压保护。随着现代电子产品对保护性能的日益要求,PSD05C-LF-T7 通过优越的性能表现,成为这一领域中备受关注的静电保护解决方案之一。
二、技术规格
PSD05C-LF-T7 的核心特点在于其出色的稳态和瞬态性能。该二极管能够承受高达 8 kV 的静电放电(根据 IEC 61000-4-2 标准),为设计提供了强有力的安全保障。此外,最低击穿电压通常在 5 V 左右,这使得它非常适合用于低电压信号线的保护。
- 静电放电(ESD)保护级别:符合 IEC 61000-4-2 标准,接触放电和空气放电保护能力有效。
- 封装类型:SOD-323,小型化设计,适合高密度集成布局。
- 工作温度范围:-55°C 至 +125°C,具备良好的环境适应性。
三、应用场景
PSD05C-LF-T7 ESD二极管广泛应用于各种电子设备及系统中,尤其在以下几个领域尤为重要:
移动设备:如智能手机、平板电脑等。这些设备常常被用户频繁移动和使用,易受到静电的影响。此外,移动设备的屏幕接口、充电接口等极易受到外界静电干扰。
计算机和网络设备:包括笔记本电脑、路由器及交换机等。这些设备在日常使用过程中,与外部设备连接,特别是 USB、HDMI 等接口很容易受到静电损害。
家电产品:如智能家居设备、电视机等现代家电。在现代家居环境中,稳定的电气保护对于确保家电的正常运行至关重要。
汽车电子:随着汽车电子的高度集成和复杂性增加,PSD05C-LF-T7 在车载电子模块中也得到了广泛应用,保证车载通信、娱乐等系统的正常运作。
四、产品优势
- 高保护性能:PSD05C-LF-T7 能有效防止静电放电对敏感元器件的破坏,延长整体电路的使用寿命。
- 小型化设计:SOD-323 封装使得该二极管在电路板上占用空间非常小,可以用于空间受限的应用场景,提高设计灵活性。
- 卓越的热性能:得益于其优良的热导性能,在高温环境下仍然能够稳定运行。
五、总结
总而言之,PSD05C-LF-T7 是一款兼具高性能和小型化设计的 ESD 保护二极管,适用于广泛的电子应用。无论是在智能手机,计算机,家电还是汽车电子领域,PSD05C-LF-T7 都能提供卓越的静电保护解决方案。随着电子设备对安全和性能的持续需求,选择高效的 ESD 保护组件将是保证产品质量与用户体验的重要一环。
