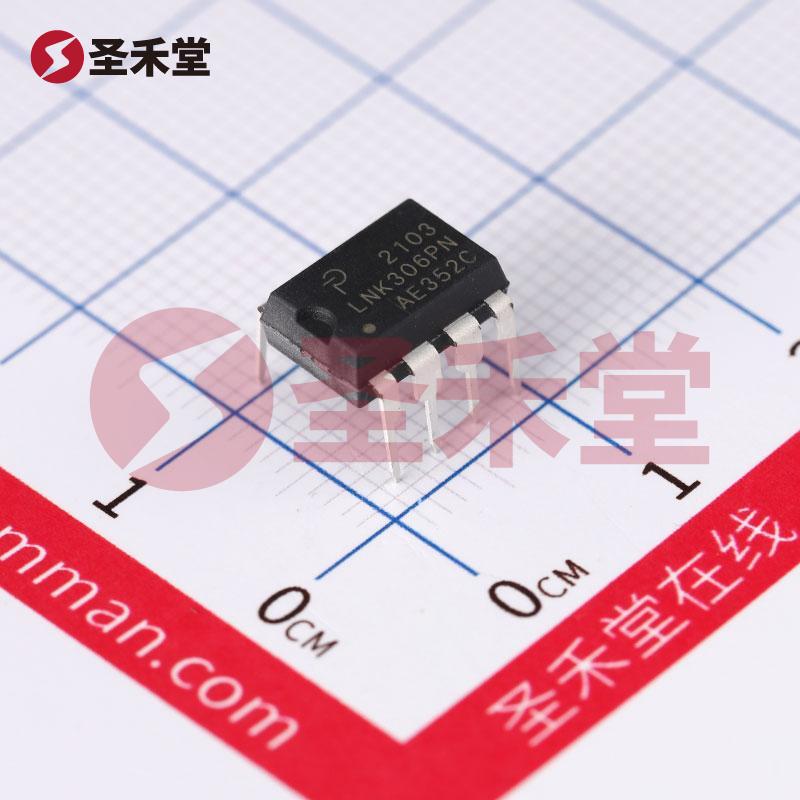

注：图像仅供参考，请参阅产品规格
LNK306PN参数
属性 | 参数值 |
|---|---|
| 是否隔离 | 非隔离 |
| 开关频率 | 66kHz |
| 输出电流 | 360mA |
| 最大占空比 | 69% |
| 晶体管耐压 | 700V |
属性 | 参数值 |
|---|---|
| 拓扑结构 | 降压-升压式；反激式；降压式 |
| 特性 | 短路保护(SCP)；恒压模式(CV)；过温保护(OTP)；过流保护(OCP) |
| 工作温度 | -40℃~+150℃@(Tj) |
| 工作模式 | CCM；DCM |
LNK306PN手册
LNK306PN概述
LNK306PN 产品概述
一、概述
LNK306PN 是由 Power Integrations（帕沃英蒂格盛）推出的一款高性能 AC-DC 控制器和稳压器。这款产品设计用于提供非隔离的电源转换解决方案，特别是在对体积、效率和可靠性要求较高的应用场合。它采用 PDIP-8-B 封装，拥有宽广的工作温度范围（-40°C ~ 150°C），以及强大的故障保护功能，使其成为工业、电信和家电领域理想的选择。
二、基础参数
LNK306PN 内部集成高压开关，额定击穿电压为 700V，非常适合用于高电压电源设计。其开关频率为 66kHz，相对较低的切换频率有助于降低 EMI（电磁干扰）并提高系统的整体效率。该控制器支持多种拓扑结构，包括降压、降压升压和反激，这为设计工程师提供了灵活的解决方案以满足不同的应用需求。
- 内部开关: 是
- 电压 - 击穿: 700V
- 安装类型: 通孔
- 拓扑: 降压，降压升压，反激
- 频率 - 开关: 66kHz
- 输出隔离: 非隔离
- 故障保护: 限流，开环，超温，短路
- 工作温度: -40°C ~ 150°C（TJ）
- 占空比: 69%
三、性能特点
高效率: LNK306PN 的设计旨在实现高达 69% 的电源转换效率。这使其在多种电源应用中，尤其是在对能效要求严格的环境（如源自电网的电源转换）中，表现尤为突出。
广泛的工作温度范围: 设备的工作温度范围为 -40°C 至 150°C，使得 LNK306PN 能够在严酷的环境条件下稳定工作。这种特性能有效延长设备的使用寿命，并提高系统的可靠性。
保护功能: LNK306PN 集成了多种故障保护机制，包括限流、开环、超温和短路保护。这些功能能够有效防止设备在过载和异常条件下的损坏，提升了整体系统的安全性。
非隔离设计: 该产品的非隔离输出特点使得设计更为简便，适合于对体积、成本和复杂度要求较高的应用。
四、应用领域
由于其出色的性能，LNK306PN 被广泛应用于以下领域：
- 工业电源: 各类工业设备对电源的稳定性和可靠性要求极高，LNK306PN 能够满足这些需求。
- 电信设备: 由于其优秀的工作温度范围和效率，该控制器非常适合用于电信领域的电源管理。
- 家电产品: 在家用电器中，LNK306PN 可用于电源转换，为设备提供稳定及安全的电力供应。
- 照明系统: 特别是LED照明系统中的电源管理，可有效提升效率并降低能耗。
五、总结
总的来说，LNK306PN 是一款性能卓越、灵活应用的 AC-DC 控制器和稳压器，凭借其高效率、广泛的工作温度范围和全面的保护功能，成为各类电源设计工程师的重要解决方案。无论是工业、电信还是家电领域的应用，这款产品都能提供极高的性能和可靠性，是现代电源系统设计的重要组成部分。Power Integrations 的 LNK306PN 将继续凭借其出色的技术优势，推动电源设计的不断发展与创新。
