ES1C-13-F

产品概述：ES1C-13-F 快恢复二极管

1. 概述

ES1C-13-F 是一款由美台（DIODES）出品的标准快恢复二极管，适合广泛的电子应用。这款二极管特别设计用于高效整流，在电力转换、电源管理、开关模式电源（SMPS）等场合展现出优良性能。其紧凑的表面贴装封装（SMA）设计，方便在现代电子设备中实现高密度布局，满足对空间的严格要求。

2. 主要参数

• 电压 - DC 反向（Vr）：最高可承受150V的反向电压，确保在大部分高电压应用场合下可以有效工作。
• 电流 - 平均整流（Io）：1A的整流电流能力，使其适合多种负载要求，从小型家用电子产品到更大型的工业设备。
• 正向电压（Vf）：在1A的工作电流下，正向电压仅为920mV，表现出良好的导通特性，降低了功耗和热量产生。
• 反向泄漏电流：在150V的反向电压下，反向泄漏电流仅为5µA，具备极低的静态功耗，提升了整体效率。
• 速度：快速恢复特性使之在高频应用中仍能保持良好的性能，反向恢复时间（trr）为25ns，满足高速切换需求。
• 电容：在4V、1MHz下的电容为10pF，适合对高频性能要求较高的应用。

3. 封装与安装

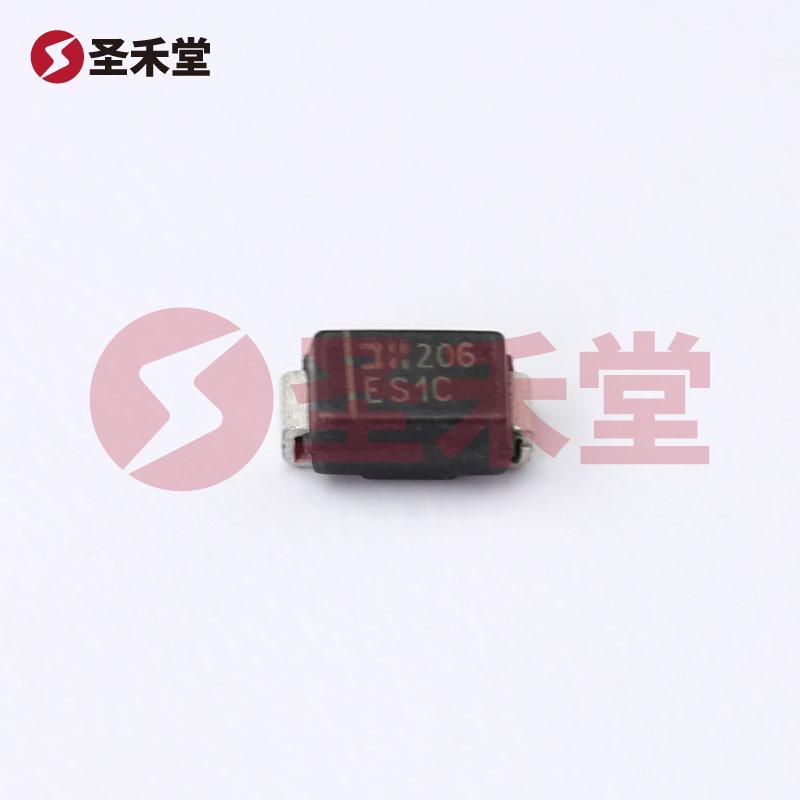

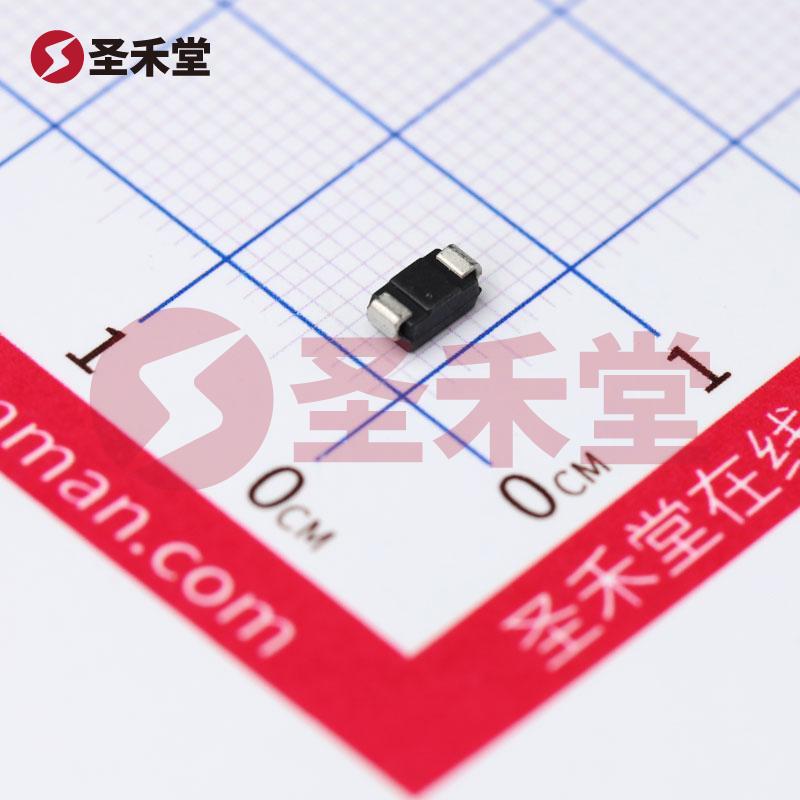

ES1C-13-F 采用DO-214AC（SMA）封装，具有紧凑的尺寸和良好的散热特性，便于表面贴装。这种设计让ES1C-13-F在多层电路板上实现高密度排列，特别适合对空间有限制的现代电子产品。在高速机器量产中，其可靠性和可重复性使得生产变得高效而稳定。

4. 工作温度范围

ES1C-13-F 的工作温度范围为 -55°C 到 150°C，表明其在极端环境下也能稳定工作。这一点非常重要，尤其是在航空航天、汽车电子和工业自动化等对环境适应性有严格要求的应用中，可以为设备的稳定性和长期使用提供保障。

5. 应用场景

ES1C-13-F 二极管可以广泛应用于各类电源转换器、电动机驱动、LED驱动电路以及逆变器等。具体应用包括但不限于：

• 开关电源（SMPS）：在功率转换过程中提供快速、有效的整流，提升系统效率。
• DC-DC 转换器：作为整流元件，支持高效的电源转换，提高能量利用。
• 电动机控制：在电动机驱动电路中，提供快速恢复的电流路径，有效应对电动机的反向电流影响。

6. 总结

总体而言，ES1C-13-F 是一款高性能的快恢复二极管，凭借其优良的电气特性、良好的封装设计，以及广泛的工作温度范围，成为现代电子设备中不可或缺的重要组成部分。无论是在消费类电子产品还是工业级应用中，ES1C-13-F 都能够提供稳定可靠的性能，为设计师和工程师在电源管理和信号处理上提供强有力的支持。选择ES1C-13-F，您将拥有一款兼具高效、稳定与可靠性的优秀二极管。
