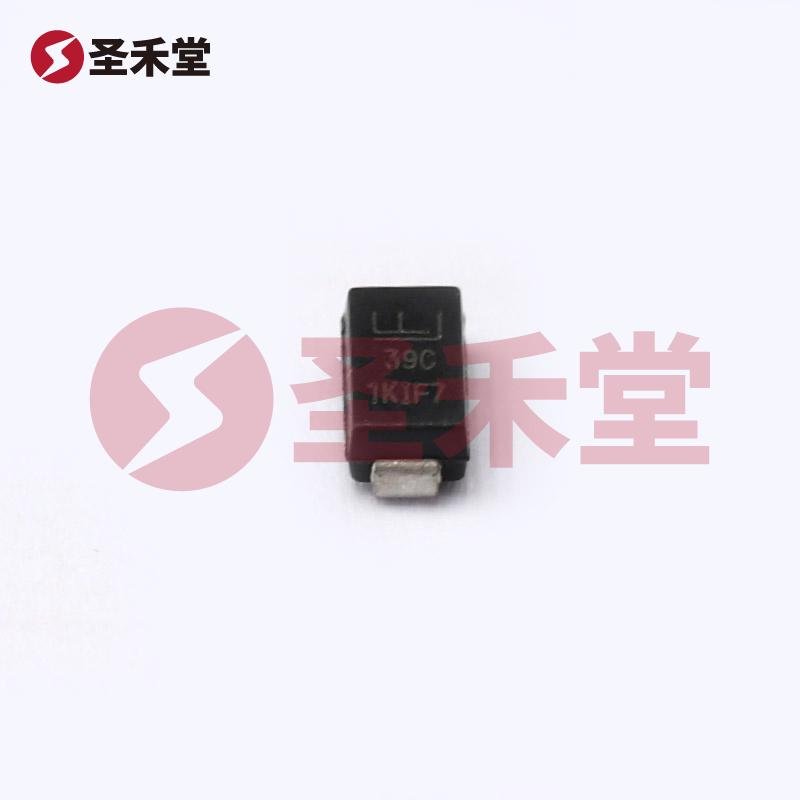

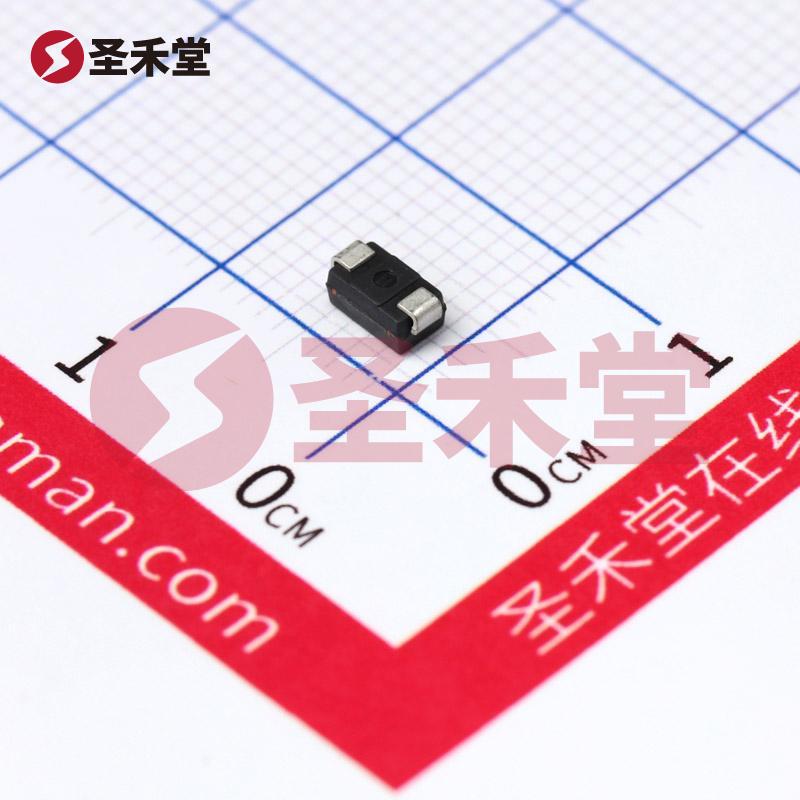

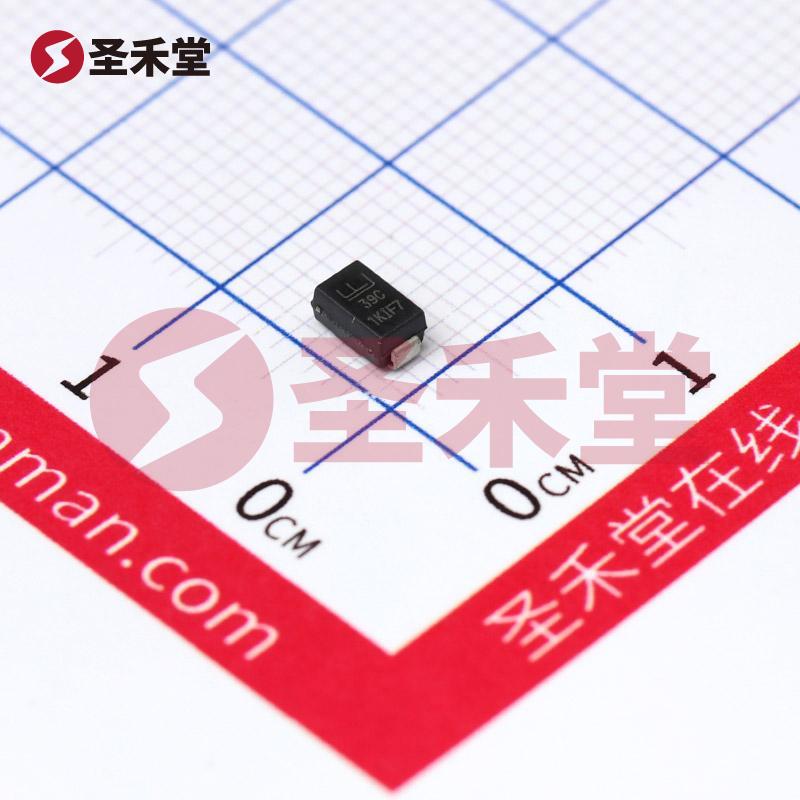

P4SMA39CA 产品实物图片
P4SMA39CA 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

P4SMA39CA

商品编码: BM0000514817
品牌 :
Littelfuse(美国力特)
封装 :
SMA(DO-214AC)
包装 :
编带
重量 :
0.124g
描述 :
TVS二极管 TVS Diode SMA Suf MT TR
库存 :
49(起订量1,增量1)
批次 :
21+
数量 :
X
0.738
按整 :
圆盘(1圆盘有5000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.738
--
产品参数
产品手册
产品概述

P4SMA39CA参数

制造商Littelfuse Inc.系列P4SMA
包装卷带(TR)零件状态有源
类型齐纳电压 - 反向断态(典型值)33.3V
电压 - 击穿(最小值)37.1V不同 Ipp 时电压 - 箝位(最大值)53.9V
电流 - 峰值脉冲 (10/1000µs)7.6A功率 - 峰值脉冲400W
电源线路保护应用通用
工作温度-65°C ~ 150°C(TJ)安装类型表面贴装型
封装/外壳DO-214AC,SMA供应商器件封装DO-214AC(SMA)
双向通道1

P4SMA39CA手册

empty-page
无数据

P4SMA39CA概述

P4SMA39CA 产品概述

1. 产品简介

P4SMA39CA是由Littelfuse Inc.制造的一款表面贴装型TVS(瞬态电压抑制)二极管,属于P4SMA系列。该产品设计用于为电子设备提供高效的过压保护,特别是在一些对电压波动敏感的应用中。P4SMA39CA的特点在于其卓越的保护性能及高温工作能力,使其成为市场上可靠的选择之一。

2. 关键参数

  • 制造商: Littelfuse Inc.
  • 系列: P4SMA
  • 零件状态: 有源
  • 类型: 齐纳
  • 电压-反向断态(典型值): 33.3V
  • 电压-击穿(最小值): 37.1V
  • 电流-峰值脉冲(10/1000µs): 7.6A
  • 功率-峰值脉冲: 400W
  • 工作温度范围: -65°C ~ 150°C(TJ)
  • 封装/外壳: DO-214AC(SMA)
  • 双向通道: 1
  • 安装类型: 表面贴装

3. 应用领域

P4SMA39CA广泛适用于各类电子设备和电路中,例如:

  • 通信设备
  • 汽车电子系统
  • 计算机和外围设备
  • 工业控制设备
  • 消费电子产品

该元件在需要抗浪涌、ESD(静电放电)保护或其他瞬态电压劣化的场合中表现出色。

4. 保护性能

P4SMA39CA采用冷启动设计,能够在高温环境下稳定工作。其反向电压能力和击穿电压的设计,使其能够快速响应过压状况,从而保护下游电子元件的安全。此外,该产品的最大钳位电压为53.9V,确保当电压超过设定值时,能够迅速将多余电压钳制到安全范围内,有效避免电子组件受到不可逆损害。

5. 理论性能

TVS二极管通过其独特的非线性电阻特性,在瞬态电压发生的时候迅速降低阻抗。P4SMA39CA的迅速反应能力使得它几乎可以在电压达到瞬态过压的初始瞬间进行电流钳制,这种特性是应对过压冲击的重要性能保证。

6. 安装与封装

P4SMA39CA的DO-214AC封装提供了良好的热传导能力,适合贴装到各种电路板上。该封装的设计使得元件在工作时热得以有效扩散,且适合现代电子设备对小型化和低功耗的需求。

7. 结论

P4SMA39CA由Littelfuse Inc.提供的优质瞬态电压抑制二极管,凭借其多种优异特性,成为电子行业中极为重要的保护元件之一。其卓越的性能和广泛的应用范围使得它在面对复杂电源条件时,依然能够保证设备的安全稳定运行。无论是在研发阶段还是产品设计中,选择P4SMA39CA都将是保障电路安全的明智之举。
