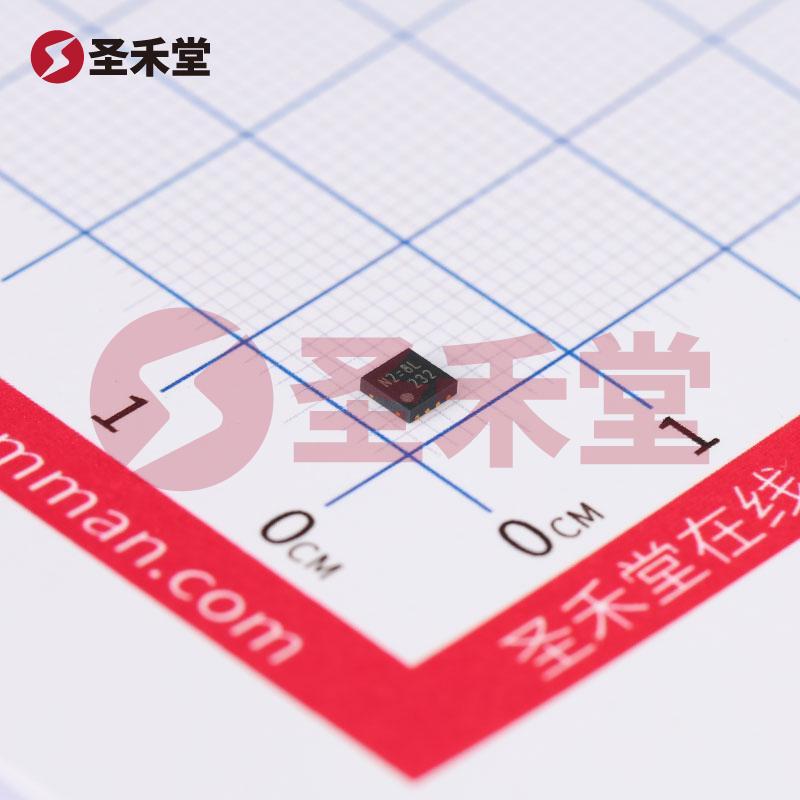

RTQ2569-33GQW-QA 产品实物图片
RTQ2569-33GQW-QA 产品实物图片
商品图片1

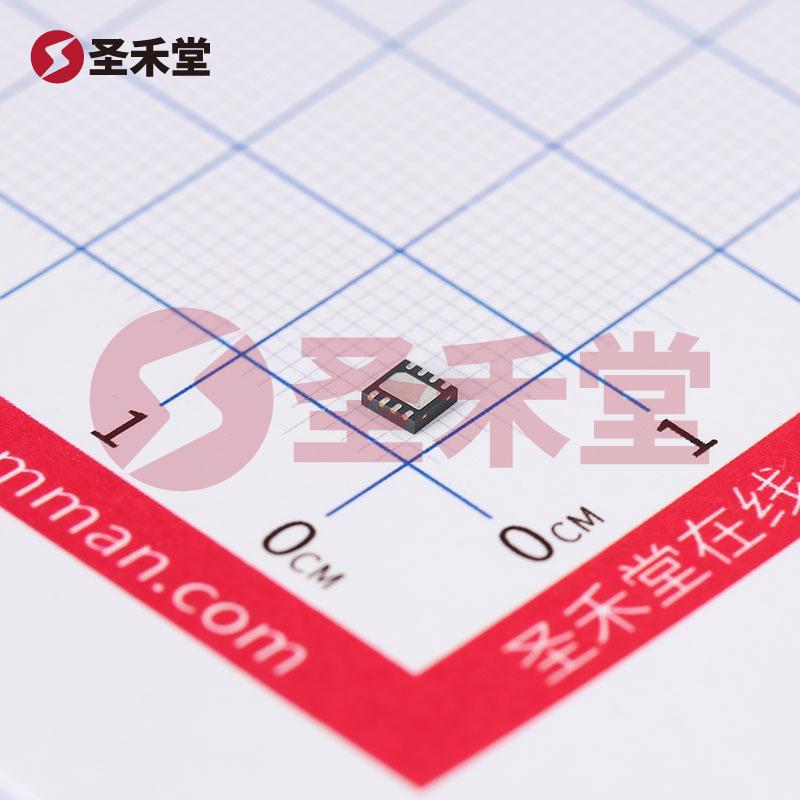

商品图片2

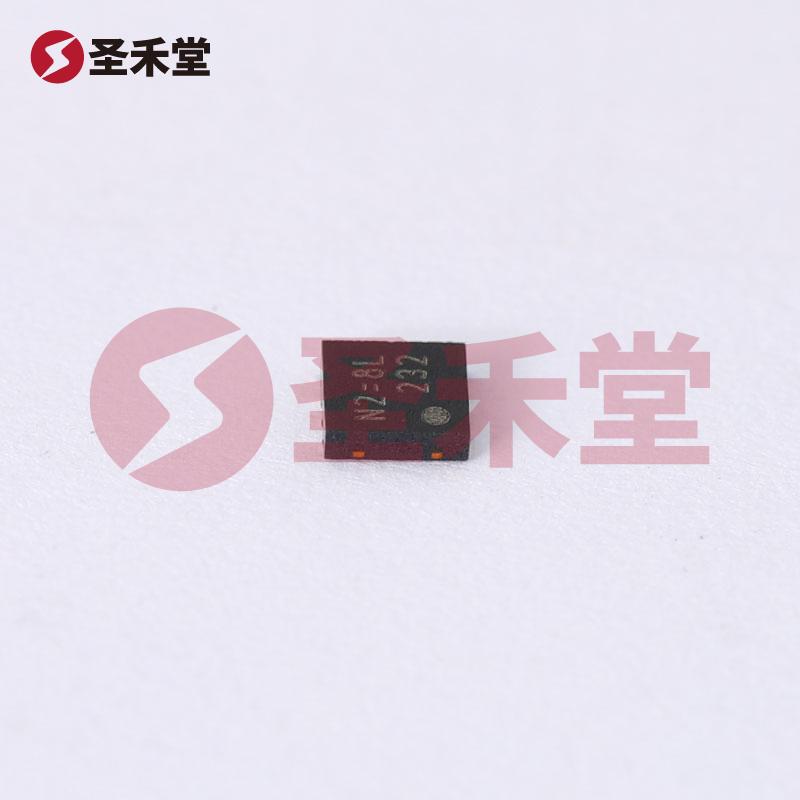

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

RTQ2569-33GQW-QA

商品编码: BM0000514831
品牌 :
RICHTEK(台湾立锜)
封装 :
WDFN-8(3x3)
包装 :
编带
重量 :
-
描述 :
线性稳压器(LDO) 固定 36V 100mA 3.3V WDFN-8(3x3)
库存 :
8(起订量1,增量1)
批次 :
21+
数量 :
X
2.15
按整 :
圆盘(1圆盘有1500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.15
--
产品参数
产品手册
产品概述

RTQ2569-33GQW-QA参数

输出配置输出类型固定
稳压器数1电压 - 输入(最大值)36V
电压 - 输出(最小值/固定)3.3V电压降(最大值)0.36V @ 10mA
电流 - 输出200mA电流 - 静态 (Iq)3.5µA
控制特性使能,软启动保护功能过流,超温
工作温度-40°C ~ 125°C(TA)安装类型表面贴装型
封装/外壳8-WDFN 裸露焊盘供应商器件封装8-WDFN(3x3)

RTQ2569-33GQW-QA手册

RTQ2569-33GQW-QA概述

RTQ2569-33GQW-QA 产品概述

一、产品简介

RTQ2569-33GQW-QA是台湾立锜(RICHTEK)公司推出的一款高性能线性稳压器(LDO),且其输出电压为3.3V。该产品专为需求较低电流输出的应用而设计,能够提供稳定的电压输出,使其广泛应用于消费电子、工业设备以及其他电子电路中。其紧凑的WDFN-8(3x3)封装设计,适合现代小型化电子产品的需求。

二、核心特性

  1. 稳定的输出电压:RTQ2569严格固定输出3.3V,减少了外部电路设计中的不确定性,能够提供可靠的电源。

  2. 高输入电压范围:该稳压器的最大输入电压为36V,支持多种电源配置,给予设计人员更大的灵活性。

  3. 高效的电流输出:额定的输出电流达到200mA,适合多种低功耗应用场景。

  4. 低静态电流:在静态状态下,该稳压器的静态电流仅为3.5µA,极有利于节能设计,适配电池供电设备。

  5. 精确的控制特性:RTQ2569具备使能和软启动功能,能够有效防止电流冲击,确保顺畅的开机过程,这对于敏感的电子组件保驾护航。

  6. 保护功能:该稳压器设计了过流和超温保护功能,有助于延长系统的使用寿命,并减少因资源过载导致的损坏风险。

  7. 宽广的工作温度范围:其工作温度范围为-40°C至125°C,适应于多种恶劣的工作环境,令其在汽车电子、工业控制等应用中都具备可靠性。

三、封装与安装

RTQ2569-33GQW-QA采用8-WDFN(3x3)封装,这种封装形式不仅能够提供良好的热散失能力,而且帮助降低PCB的占用面积,使得它在小型设备中的应用变得更加方便。

四、应用领域

RTQ2569-33GQW-QA适合于多种应用场景,包括但不限于:

  • 便携式电子设备:如智能手机、平板电脑及其他移动设备。
  • 工业控制:用于传感器供电、微控制器供电等。
  • 汽车电子:为内置电源管理与车载系统提供稳定输出。
  • 医疗设备:由于其低静态电流特性,适用于电池供电的医疗诊断设备。

五、设计考虑

在实际设计应用中,工程师需要根据系统需求优化输入和输出电容,以确保有效的电源降噪并提升系统稳压能力。同时,因其具备超温保护,设计时也需考虑散热设计,以便其在高负载情况下能够保持稳定的工作状态。

六、总结

RTQ2569-33GQW-QA作为一款高效、可靠的线性稳压器,凭借其优势特性、封装形式以及适应广泛的工作环境,能够为设计工程师提供灵活而稳定的电源解决方案,无疑是现代电子设计中值得推荐的一款元器件。在未来的产品迭代中,它将为进一步的小型化、高性能设计提供源源不断的动力支持。
