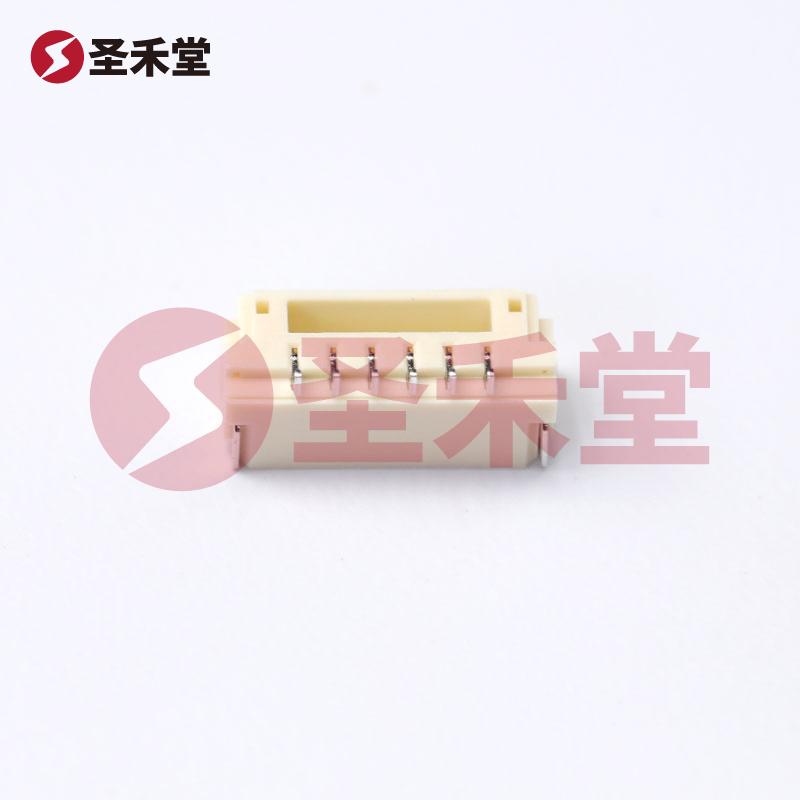

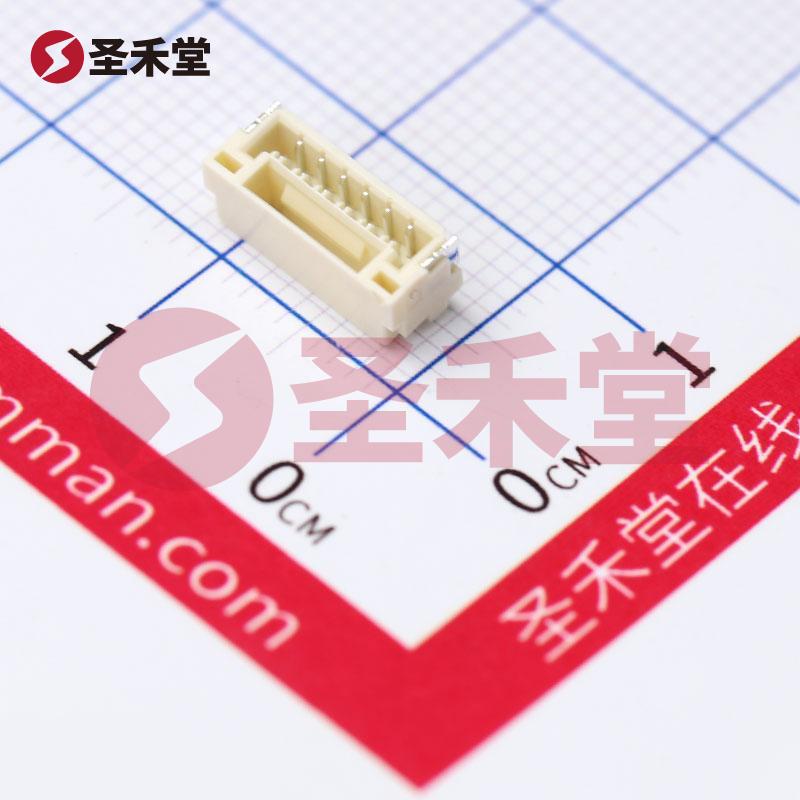

注：图像仅供参考，请参阅产品规格
B5B-PH-SM4-TB(LF)(SN)
品牌 :
JST
封装 :
Reel
包装 :
编带
重量 :
-
描述 :
线对板针座 立贴 1x5P PH SMD,P=2mm
库存 :
0(起订量1,增量1)
批次 :
-数量 :
X
1.44按整 :
圆盘(1圆盘有1000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥1.44
--
50+
￥1.1
--
20000+
产品参数
产品手册
产品概述
B5B-PH-SM4-TB(LF)(SN)参数
| 制造商 | JST Sales America Inc. | 系列 | PH |
| 包装 | 卷带（TR） | 零件状态 | 有源 |
| 连接器类型 | 接头 | 触头类型 | 公形引脚 |
| 间距 - 配接 | 0.079""（2.00mm） | 针位数 | 5 |
| 排数 | 1 | 加载的针位数 | 所有 |
| 样式 | 板至电缆/导线 | 护罩 | 带遮蔽 - 4 墙 |
| 安装类型 | 表面贴装型 | 端接 | 焊接 |
| 紧固类型 | 销锁 | 接触长度 - 配接 | 0.130""（3.30mm） |
| 绝缘高度 | 0.260""（6.60mm） | 触头形状 | 方形 |
| 触头表面处理 - 配接 | 锡 | 触头表面处理 - 柱 | 锡 |
| 触头材料 | 铜合金 | 绝缘材料 | 聚酰胺（PA6T），尼龙 6T |
| 特性 | 固定焊尾 | 工作温度 | -25°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 | 绝缘颜色 | 天然 |
| 额定电流（安培） | 2A | 额定电压 | 100V |
| 接合堆叠高度 | 8.6mm |
B5B-PH-SM4-TB(LF)(SN)手册
无数据
B5B-PH-SM4-TB(LF)(SN)概述
B5B-PH-SM4-TB(LF)(SN) 产品概述
概述
B5B-PH-SM4-TB(LF)(SN) 是由JST Sales America Inc.制造的一款高性能线对板连接器，隶属于PH系列。该连接器经过严格设计，旨在满足现代电子设备对高连接密度和可靠性的需求，特别适用于表面贴装（SMD）应用场景。凭借其优越的性能、灵活的应用特性和高品质的材料，该产品在消费电子、工业控制、自动化设备、汽车电子及其他多种应用领域中得到了广泛的应用。
产品特点
- 接头类型: B5B-PH-SM4-TB(LF)(SN) 为公形引脚接头，具备良好的接合性能，能有效应对频繁插拔和机械应力。
- 针位数及排数: 该连接器拥有5个接触引脚，采用1排设计，适合紧凑的空间布局。
- 间距: 引脚间距为2.00mm（0.079"），充分考虑到微型化电子设备对空间的苛刻要求。
- 安装类型: 该连接器采用表面贴装型设计，便于自动化装配，提高生产效率。
- 端接方式: 焊接端接提供了稳固的电气连接，确保数据和电力传输的可靠性。
材料与耐用性
B5B-PH-SM4-TB(LF)(SN) 采用高性能材料制造，其绝缘材料为聚酰胺（PA6T）和尼龙 6T，具有卓越的耐热和电绝缘性能。同时，该连接器的触头材料为铜合金，并经过锡材料的表面处理，具有良好的导电性和抗腐蚀性。
- 工作温度: 产品的工作温度范围可达-25°C至85°C，能够适应多变的工业环境。
- 可燃性等级: 符合UL94 V-0标准，确保在高温和火灾情况下具有良好的安全性。
性能指标
- 额定电流: 该连接器的额定电流为2A，能够满足大多数电子设备的电流需求。
- 额定电压: 额定电压高达100V，适合多种电压等级的应用。
- 接触长度: 触头的接触长度为3.30mm，确保稳定的电气连接。
- 接合堆叠高度: 该产品的接合堆叠高度为8.6mm，可以方便电路板设计和布局。
应用领域
B5B-PH-SM4-TB(LF)(SN) 的应用领域广泛，涵盖了消费电子、工业自动化、汽车电子、通信设备等多个领域。在消费电子产品中，常用于连接主板与显示器、传感器、开关、LED灯等组件；在工业自动化领域，广泛应用于PLC、传感器、执行器的连接。
总结
B5B-PH-SM4-TB(LF)(SN) 是一款设计优良、性能卓越的线对板连接器，凭借其高品质材料、可靠的电气性能以及较高的工作温度范围，成为各种现代电子设备的理想选择。无论是电气连接的安全性、耐久性，还是制造工艺的简化，该产品都表现出了极高的价值，符合当前市场对高品质连接器的需求。对于设计工程师而言，该连接器的一致性和可靠性将为产品的长期稳定运行提供保障。
