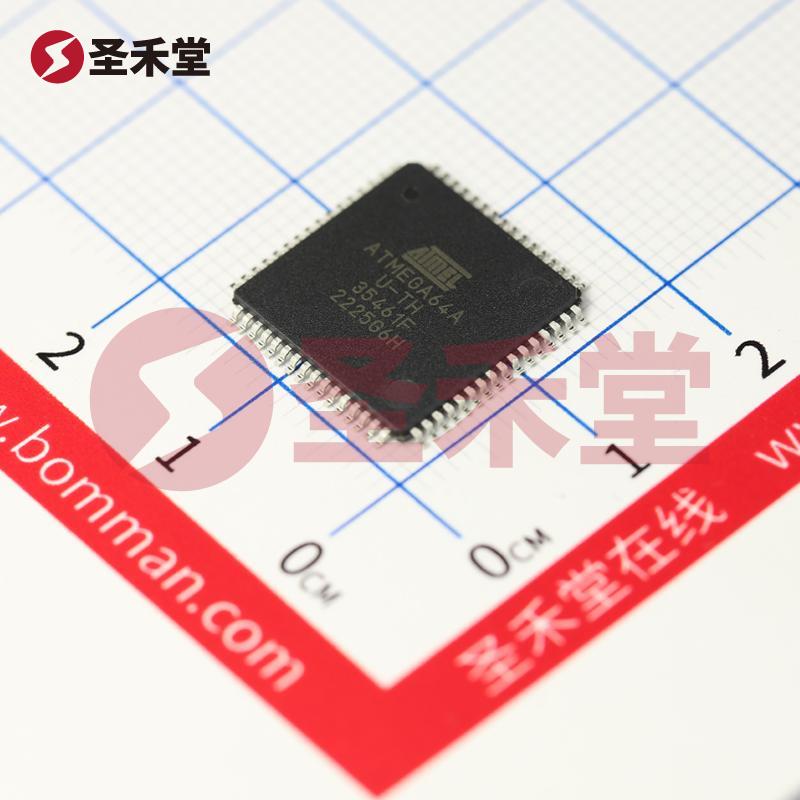

ATMEGA64A-AU 产品实物图片
ATMEGA64A-AU 产品实物图片
商品图片1

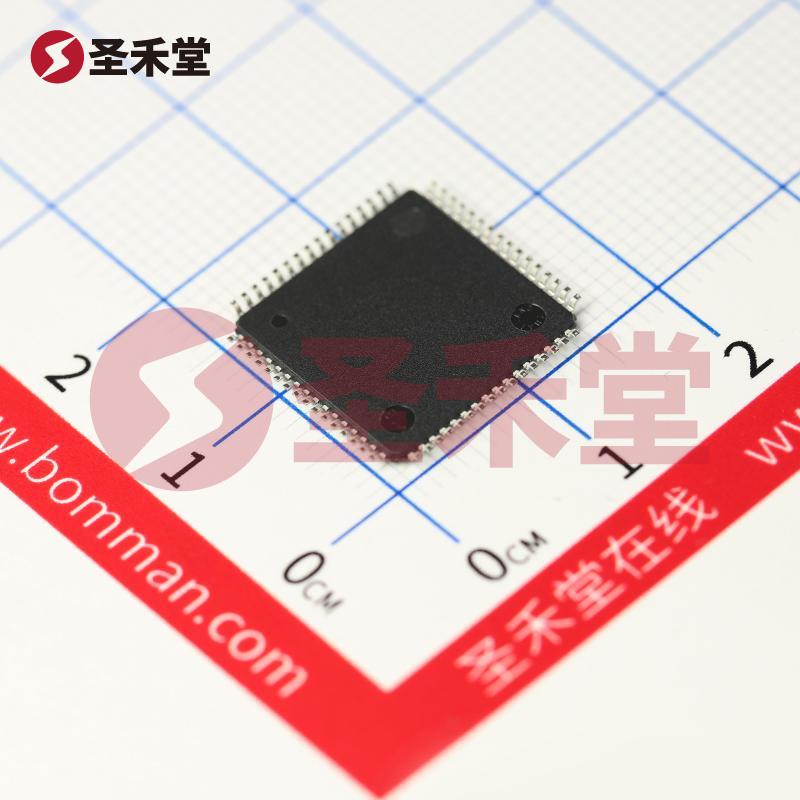

商品图片2

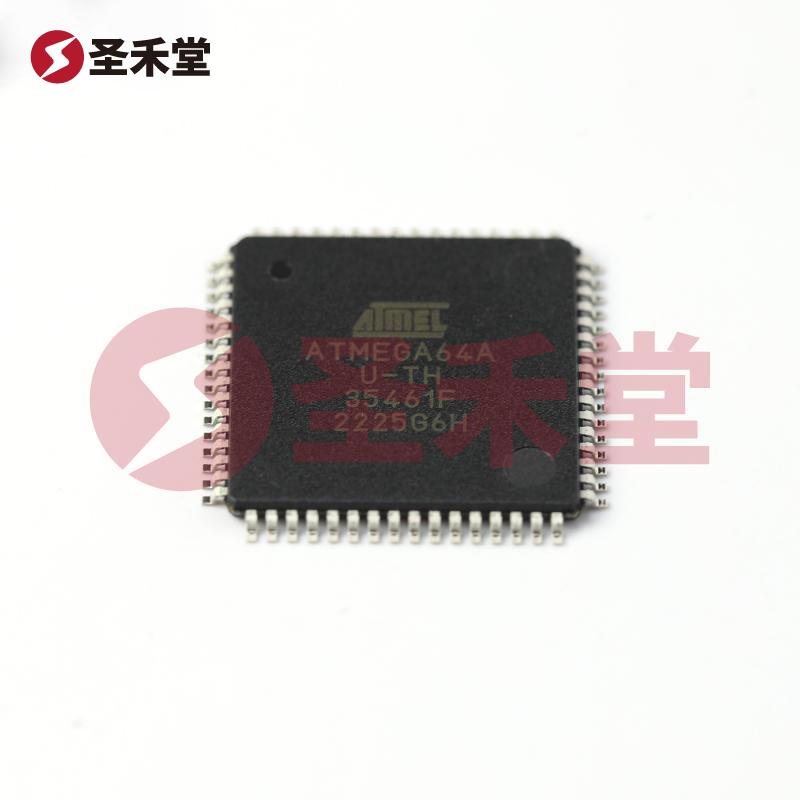

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

ATMEGA64A-AU

3000-150
商品编码: BM0000641294
品牌 :
MICROCHIP(美国微芯)
封装 :
64-TQFP(14x14)
包装 :
托盘
重量 :
-
描述 :
单片机(MCU/MPU/SOC) 53 4KB AVR 32KB TQFP-64(14x14)
库存 :
11827(起订量1,增量1)
批次 :
2年内
数量 :
X
14.97
按整 :
托盘(1托盘有900个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥14.97
--
100+
¥13.37
--
13500+
产品参数
产品手册
产品概述

ATMEGA64A-AU参数

CPU内核AVRCPU最大主频16MHz
程序存储容量64KB程序存储器类型FLASH
GPIO端口数量53ADC(位数)10bit
工作电压范围2.7V~5.5V

ATMEGA64A-AU手册

ATMEGA64A-AU概述

ATMEGA64A-AU 产品概述

ATMEGA64A-AU 是一款由美国微芯科技(Microchip Technology Inc.)生产的高性能 8 位单片微控制器(MCU),它基于 AVR 架构,广泛应用于各种嵌入式系统设计。该芯片凭借其卓越的处理速度、丰富的外设接口和良好的电源管理功能,已成为电子工程师和开发人员的热门选择。

1. 核心处理器与性能

ATMEGA64A-AU 采用 8 位 AVR 核心,主频可达 16MHz。这一性能能够支持快速数据处理和算法执行,使其适用于对实时性要求较高的应用。AVR 体系结构的另一个优点是高效的指令集,能够在更少的时钟周期内完成更多的指令,从而提升整体的处理效率。

2. 存储能力

该微控制器配备 64KB 的闪存程序存储器,以及 2KB 的 EEPROM 和 4KB 的 SRAM。这种存储组合为复杂程序的运行和数据的持久存储提供了充足的空间,支持多种应用程序的开发。64KB 的程序存储容量使得用户可以实现各种复杂的控制逻辑和数据处理算法,适用于工业自动化、家居控制、机器人等领域。

3. 外设和接口

ATMEGA64A-AU 提供了多种接口,方便与其他设备进行通信与协作。它支持 I²C、SPI 和 UART/USART 等多种连接能力,用户可以轻松实现与传感器、存储器、显示器等外设的连接。这些通信接口使得该微控制器能够广泛应用于需要设备互联的项目中,如智能家居系统、数据采集系统等。

此外,ATMEGA64A-AU 还集成了多个实用的外设功能,包括:

  • 欠压检测/复位(Brown-out Detection):确保在电压不足时保护微控制器和外围设备的安全。
  • 计时器和PWM(脉宽调制)输出:这些功能使得设备能够精确控制电机速度、光亮度等,适用于电机控制和光控制等应用场景。
  • 看门狗定时器 (WDT):提供系统重启机制,增强系统的可靠性。
  • 8 通道 10 位 A/D 转换器:使微控制器能读取模拟信号,适用于传感器数据采集。

4. 电源与工作环境

ATMEGA64A-AU 的工作电压范围为 2.7V 到 5.5V,具有良好的电源管理能力,适应多种供电条件。同时,该微控制器具有广泛的工作温度范围,从 -40°C 到 85°C,可在极端环境中稳定工作,这使得其能够满足工业应用、汽车电子等需要严格温度控制的领域。

5. 封装与安装类型

该产品采用 64-TQFP(14x14)表面贴装封装,尺寸适中,便于在小型 PCB 上进行布置。表面贴装型的设计也方便了自动化生产,提高了组装效率。

6. 应用领域

ATMEGA64A-AU 由于其高性能和广泛的外设接口,非常适合用于多种应用场景,包括但不限于:

  • 家庭自动化系统
  • 工业控制器
  • 远程监控设备
  • 传感器网络
  • 消费电子产品

结论

综上所述,ATMEGA64A-AU 是一款功能强大且灵活的 8 位单片微控制器,适合各种嵌入式系统开发。凭借其高效的处理能力、丰富的接口和外设,以及广泛的工作温度范围,它已经成为众多电子创新项目的理想选择。无论是新手开发者还是经验丰富的工程师,都能利用 ATMEGA64A-AU 实现高效可靠的设计。
