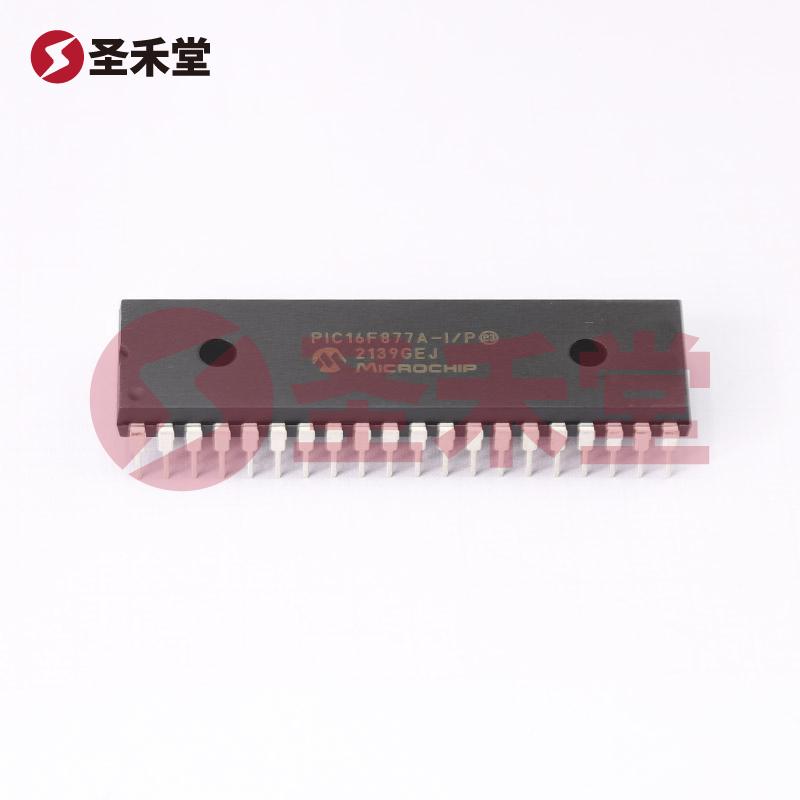

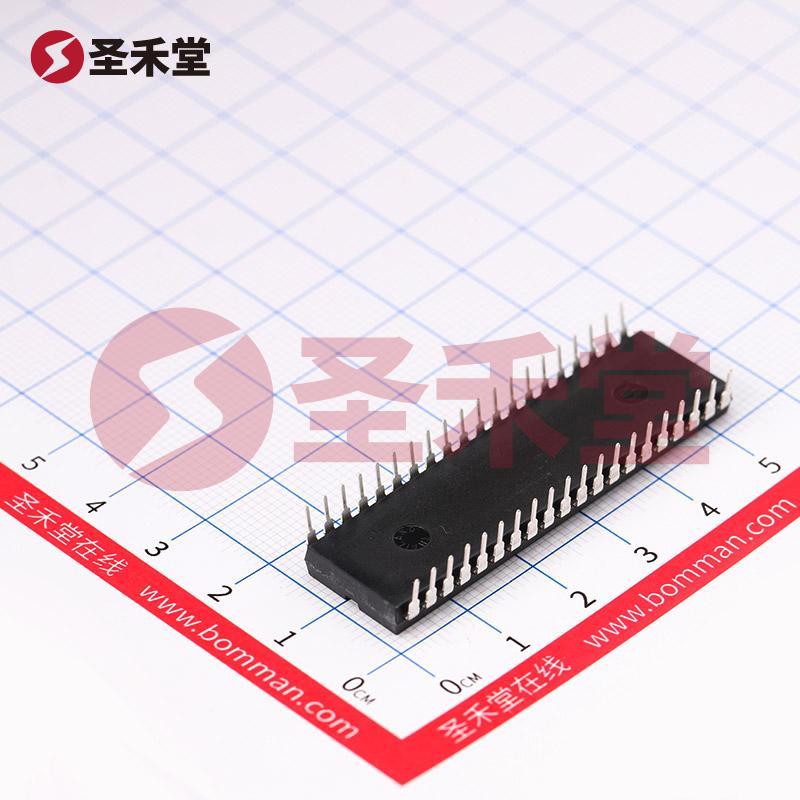

PIC16F877A-I/P
- 商品编码： BM0000737583复制
- 品牌： MICROCHIP(美国微芯)复制
- 封装： DIP-40复制
- 包装： 管装复制
- 重量： 10.2g复制
- 描述： 单片机(MCU/MPU/SOC) 33 368Byte PIC 14KB复制
PIC16F877A-I/P参数
属性 | 参数值 |
|---|---|
| CPU内核 | PIC |
| CPU最大主频 | 20MHz |
| CPU位数 | 8 Bit |
| 程序存储容量 | 14KB |
| 程序存储器类型 | FLASH |
| RAM容量 | 368Byte |
| EEPROM容量 | 256Byte |
属性 | 参数值 |
|---|---|
| I/O数量 | 33 |
| ADC(位数) | 10bit |
| 振荡器类型 | 外置 |
| 工作电压 | 4V~5.5V |
| 工作温度 | -40℃~+85℃ |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器 |
PIC16F877A-I/P手册
PIC16F877A-I/P概述
产品概述：PIC16F877A-I/P
一、产品简介
PIC16F877A-I/P 是由美国微芯科技（Microchip Technology）推出的一款高性能 8 位单片机（MCU），广泛应用于自动化控制、数据采集、仪器仪表和嵌入式系统等领域。该产品在功能、性能和稳定性方面均具备卓越的表现，是工业、通信及消费类电子产品设计的理想选择。
二、核心特性
核心处理器：PIC系列处理器以其高度集成的架构而闻名，PIC16F877A 配备了一个 8 位 CPU 核心，支持高效的数据处理与运算。
工作频率与电源需求：本产品在供应电压范围为 4V 至 5.5V（Vcc/Vdd）内，最高处理速度可达到 20MHz，保证了快速响应能力和稳定性，适用于多种电源条件下运行。
内存规格：
- RAM: 368 Bytes (8位)
- EEPROM: 256 Bytes (8位) 适用于非易失性数据存储，支持应用数据的保留。
- 程序存储器：14KB（8K x 14）闪存，允许用户进行多次编程和擦除，为程序的更新和维护提供了极大的便利性。
输入/输出接口：PIC16F877A-I/P 提供高达 33 个 I/O 引脚，支持丰富的外设连接能力，包括 I²C、SPI 和 UART/USART 接口，为多种外部设备和传感器提供了便利的连接方式。
集成的外设功能：
- 欠压检测/复位（POR）和看门狗定时器（WDT）：增强了系统的可靠性，能够在电压不稳定或系统故障时自动复位。
- 脉宽调制（PWM）功能：便于实现电机控制和信号调制等应用，扩展了其在控制系统中的应用空间。
- A/D 转换器：集成了 8 个 10 位模拟到数字转换通道，适合用于模拟信号的处理和采集。
环境适应性：PIC16F877A-I/P 的工作温度范围为 -40°C 至 85°C，适应各种极端环境，满足工业级应用的需要。
三、封装与安装
PIC16F877A-I/P 采用 40-PDIP（通孔插装）封装，便于手工焊接和自动化安装。该封装形式适合多种PCB（印刷电路板）的应用，为设计者提供了更大的灵活性。
四、应用场景
PIC16F877A-I/P 被广泛应用于以下几个领域：
- 工业控制：因其稳定性和高集成度，可用于各种自动化设备的控制，涵盖传感器读取、数据处理及系统监控。
- 消费电子：如家电、智能玩具和健身设备，用户进行需求开发时可实现更加灵活的功能.
- 专业仪器：例如测量仪器、数据采集设备等，在科学研究和工业测量中提供精准的数据处理和控制能力。
- 通信设备：利用其多功能的I/O接口，适合在各种通信协议中作为核心控制单元。
五、总结
综上所述，PIC16F877A-I/P 作为一款高性能的 8 位单片机，凭借其强大的处理能力、丰富的外设支持和极佳的工作温度范围，成为许多电子设计方案中的首选。无论是在工业自动化还是消费类产品，我们都能看到它的身影，极大地推动了电子设计的创新与发展。选择 PIC16F877A-I/P，无疑是为项目提供了一个稳定、可靠且功能强大的解决方案。
