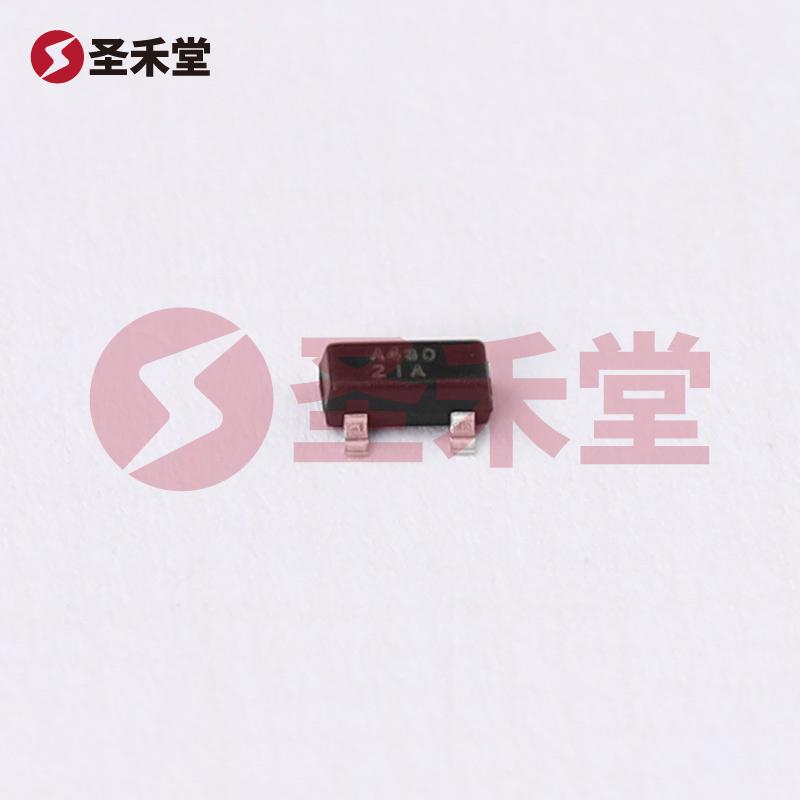

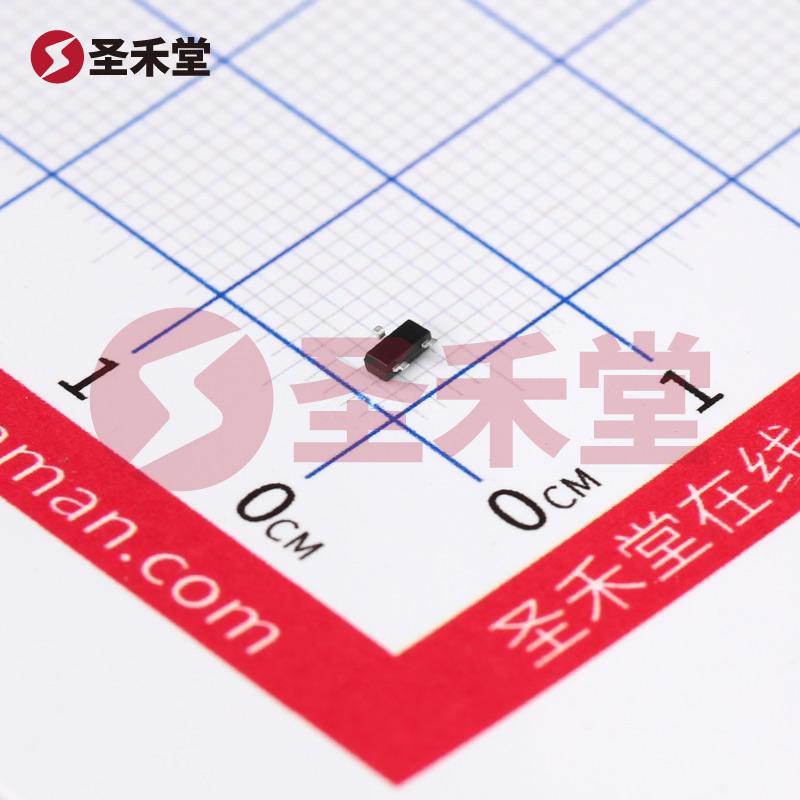

注：图像仅供参考，请参阅产品规格
APX803L20-30SA-7
- 商品编码： BM0000738015复制
- 品牌： DIODES(美台)复制
- 封装： SOT-23复制
- 包装： 编带复制
- 重量： 0.000040复制
- 描述： 监控和复位芯片 开漏 低电平有效 3V 简单复位/加电复位复制
APX803L20-30SA-7参数
属性 | 参数值 |
|---|---|
| 芯片类型 | 电压监控器 |
| 输出类型 | 开漏 |
| 工作电压 | 900mV~5.5V |
| 复位有效电平 | 低电平有效 |
| 阈值电压 | 3V |
属性 | 参数值 |
|---|---|
| 受监控电压数 | 1 |
| 复位超时 | 220ms |
| 工作温度 | -40℃~+85℃@(TA) |
| 静态电流(Iq) | 1uA |
APX803L20-30SA-7手册
APX803L20-30SA-7概述
APX803L20-30SA-7 是一款由DIODES（美台）公司推出的高性能监控和复位芯片，广泛应用于要求精准电源管理和稳定性的电子设备中。该芯片通过低电平有效的复位信号和灵活的配置，能够有效监控电压并在电压下降至阈值以下时发出复位信号，以确保系统的安全性与可靠性。
关键特性
复位机制： APX803L20-30SA-7 支持简单复位和加电复位功能，适用于多种应用场景。复位信号为低有效，确保当监控电压低于设定的电压阈值（3V）时，芯片会立即发出复位信号，确保微控制器或其他关键组件在不稳定状态下不会继续工作。
监控电压： 该芯片具有单路电压监控能力，专注于对主电源电压的监控，这使得它在设计电路时能更为精简，同时降低了设计复杂度和成本。
复位超时： APX803L20-30SA-7 的复位超时设定为最小 143ms，产品设计保证了在电源恢复正常后，系统有足够的时间进行自我检查和重置，从而防止错误启动。
温度范围： 该产品具有-40°C 至 85°C 的工作温度范围，适用于各种恶劣环境条件下的工作，能够满足高可靠性应用的要求，如汽车电子和工业设备。
封装与安装： APX803L20-30SA-7 采用 SOT-23 封装，支持表面贴装技术（SMT），其紧凑的尺寸使得该芯片非常适合于空间受限的应用场合，如便携式设备和嵌入式系统。
应用领域
APX803L20-30SA-7 的应用领域非常广泛，包括但不限于：
- 消费电子：如手机、平板电脑、笔记本电脑等。
- 汽车电子：如车载导航、驾驶辅助系统等。
- 工业控制：用于工业自动化设备、PLC（可编程逻辑控制器）等。
- 医疗设备：在医疗监测和控制设备中用于提升系统的稳定性和可靠性。
设计注意事项
在设计应用 APX803L20-30SA-7 时，请考虑以下因素：
- 输入电源的稳定性：确保供电电压不会长时间低于 3V，以避免频繁复位，影响系统性能。
- PCB布局设计：对于复位信号的路径要尽量短和直接，避免信号衰减和干扰。
- 滤波电容的选择：在监控电源旁添加合适的滤波电容，以提高系统稳定性。
结论
APX803L20-30SA-7 作为 DIODES 出品的高性能复位监控芯片，凭借其可靠的工作性能、宽广的工作温度范围和便于集成的封装，非常适合需要稳定电源管理的各种电子项目。无论是在消费电子、汽车电子还是工业控制领域，该芯片都能为产品提供精准的电压监控和有效的复位功能，是确保系统可靠性的关键组件。由于其极高的集成度和友好的应用参考设计，APX803L20-30SA-7 优化了设计流程，不仅降低了开发成本，还提升了产品上市的速率，是值得推荐的理想选择。
