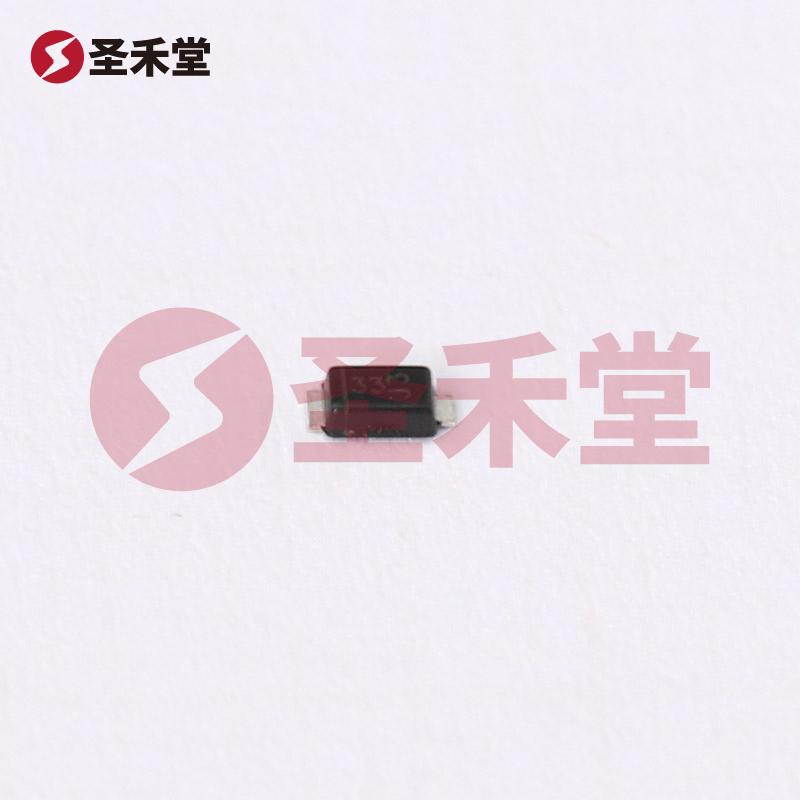

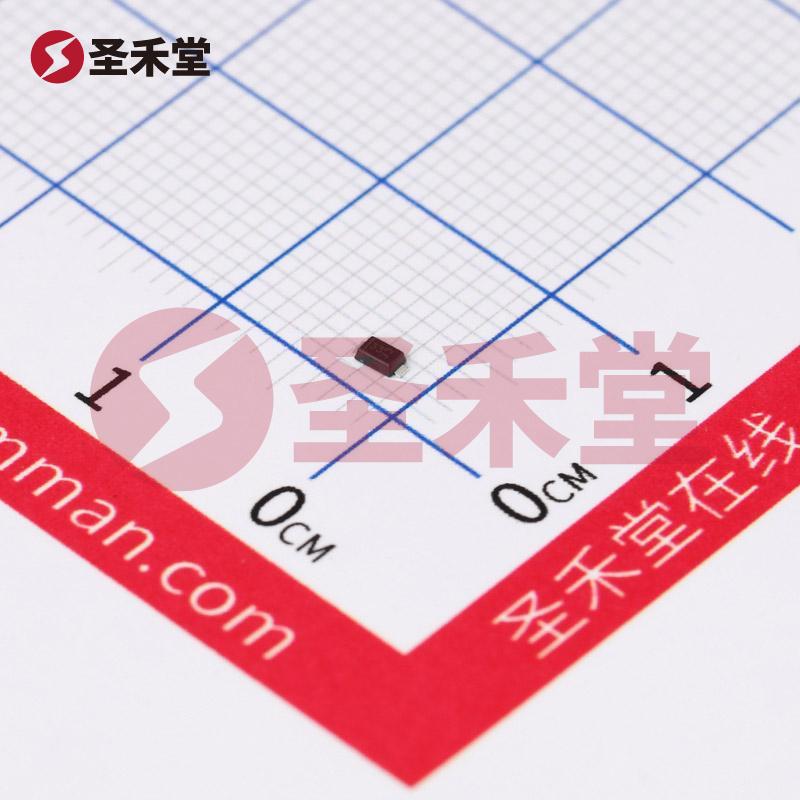

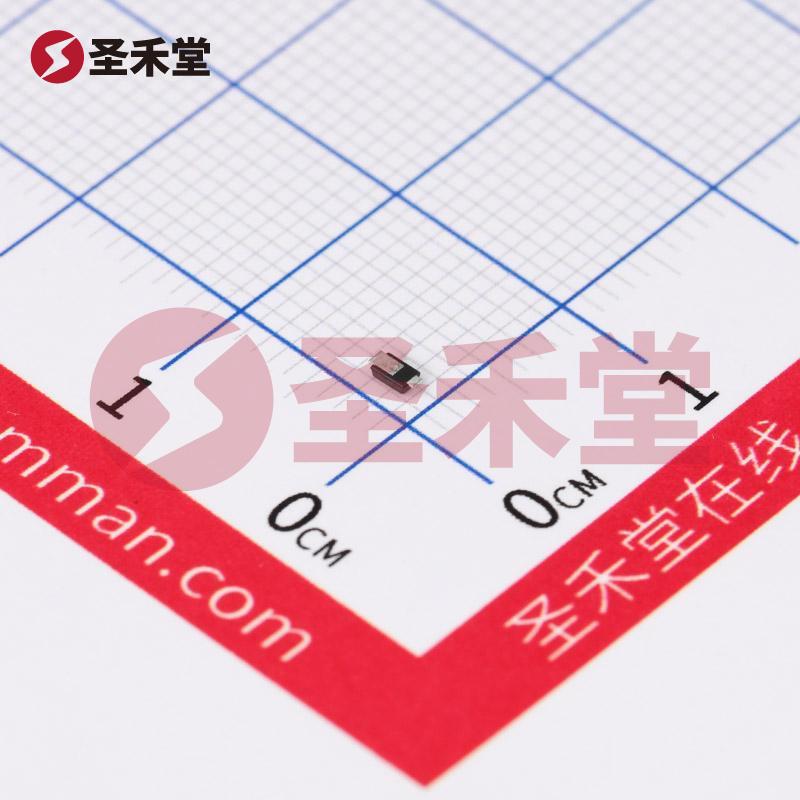

注：图像仅供参考，请参阅产品规格
PD3S140Q-7
- 商品编码： BM0000743901复制
- 品牌： DIODES(美台)复制
- 封装： PowerDI323复制
- 包装： 编带复制
- 重量： 0.018g复制
- 描述： 肖特基二极管 550mV@1A 40V 50uA@40V复制
PD3S140Q-7参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 550mV@1A |
| 直流反向耐压(Vr) | 40V |
| 整流电流 | 1A |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 50uA@40V |
| 工作结温范围 | -55℃~+150℃ |
| 非重复峰值浪涌电流 (Ifsm) | 22A |
PD3S140Q-7手册
PD3S140Q-7概述
产品概述：PD3S140Q-7 肖特基二极管
产品简介
PD3S140Q-7 是由美台公司（DIODES）生产的一款高性能肖特基二极管，广泛应用于电源管理、开关电源、整流电路以及其他需要快速开关和低正向压降的场合。该器件专为高效率电源转换和温度变化较大的环境条件下设计，能够有效提高整体电路的性能和可靠性。
关键参数
- 正向压降: 550 mV @ 1 A
- 最大反向工作电压: 40 V
- 反向漏电流: 50 µA @ 40 V
- 最大平均整流电流: 1 A
- 封装类型: PDI323 (表面贴装)
产品特点
低正向压降: PD3S140Q-7 在 1 A 的负载下仅有 550 mV 的正向压降，显著降低了功耗，提升了效率。这使得它在各种电源转换应用中表现尤为出色，尤其是在效率至关重要的应用场景中，如开关电源、LED 驱动和电池充电器等。
高反向电压能力: 该肖特基二极管的最大反向工作电压可达 40 V，使其适用于多种电压需求的场合。此外，较高的耐压能力确保了其在常见的电源电压应用中的安全性和可靠性。
优良的温度特性: PD3S140Q-7 设计上具备较好的温度特性，其在不同工作温度下均能保持稳定的性能。这一特性使其在各种环境，包括高温和低温等恶劣条件下的应用成为可能。
快速开关特性: 作为一种肖特基二极管，PD3S140Q-7 具有快速的开关速度，能够满足高频开关电源的要求。这种快速响应能力降低了开关损失，进一步提升了电源设计的整体效率。
紧凑的封装: 采用 PDI323 封装，使得该器件在 Bord Level 实现紧凑化设计，适合小型化的电子设备。该封装形式也便于在自动化生产线中进行表面贴装，提高了生产效率。
应用场景
PD3S140Q-7 广泛应用于电子设备中的整流、反向保护、和功率转换等领域。具体应用包括但不限于：
- 开关电源: 作为输出整流元件，提高整个电源转换的效率和功率密度。
- 电池充电器: 采用其低正向压降特性，提升充电效率，延长电池寿命。
- LED驱动电源: 在 LED 照明应用中，用作整流器，极大地改善系统效率。
- 功率管理电路: 用于电源管理 IC 的输出端，提供高效低压降的电流路径。
总结
PD3S140Q-7 肖特基二极管凭借其出色的电气性能和物理特性，成为高性能电源管理解决方案中的理想选择。随着电子设备对功耗和效率的不断要求，该器件在现代电源设计中展现出广泛的应用前景。无论是在高频开关电源，还是在各种电池充电和整流应用中，PD3S140Q-7 均能够有效提升效率，降低能耗，是设计工程师不可或缺的元件之一。
