BAS70W-04-7-F 产品概述

产品简介

BAS70W-04-7-F 是一款高性能的肖特基二极管，采用表面贴装型（SMD）封装，专为低电压和高速开关应用设计。它的设计满足了多种电子设备的需求，具有优异的整流性能以及高效的反向恢复特性，适合用于高频电路、功率管理和信号整形应用。

主要参数

• 二极管配置：该产品由一对肖特基二极管串联而成，其配置确保了在应用中具有更高的电压承受能力和电流负载能力。
• 电流 - 平均整流 (Io)：每个二极管的平均整流电流为 70mA（直流），适合低功耗设备的设计需求。
• 电压 - DC 反向 (Vr)：最大反向电压为 70V，能够承受高于此电压的瞬态情况，适用于多种工作环境。
• 正向电压 (Vf)：在 15mA 的电流下，其正向电压降为 1V，说明在正常工作条件下，其能量损耗较低，有利于提高整体电路效率。
• 反向泄漏电流：在 50V 的反向电压下，反向泄漏电流仅为 100nA，这一特性降低了功耗，有利于提升电源效率。
• 反向恢复时间 (trr)：具有 5ns 的快速反向恢复时间，非常适合高频应用，保障快速切换和高效率。
• 工作温度范围：该设备能够在高达 150°C 的结温下运行，适应各种严苛的环境条件。

封装和安装

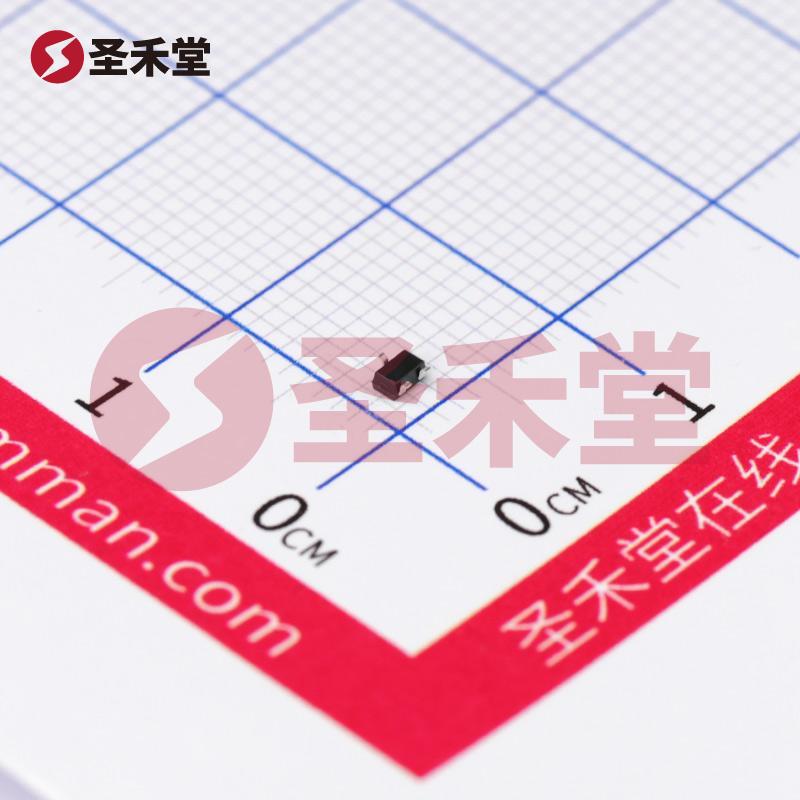

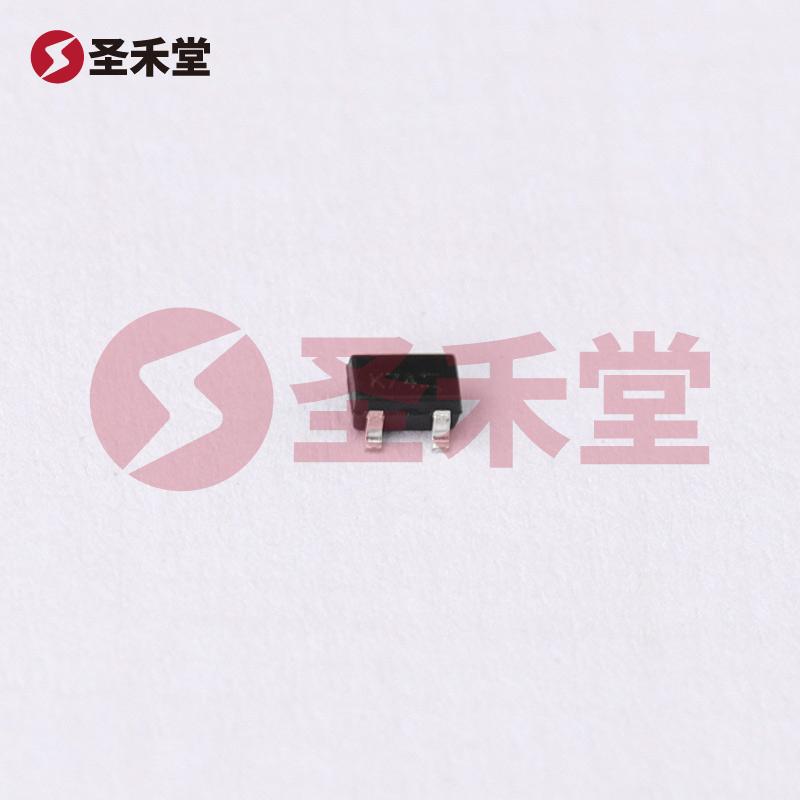

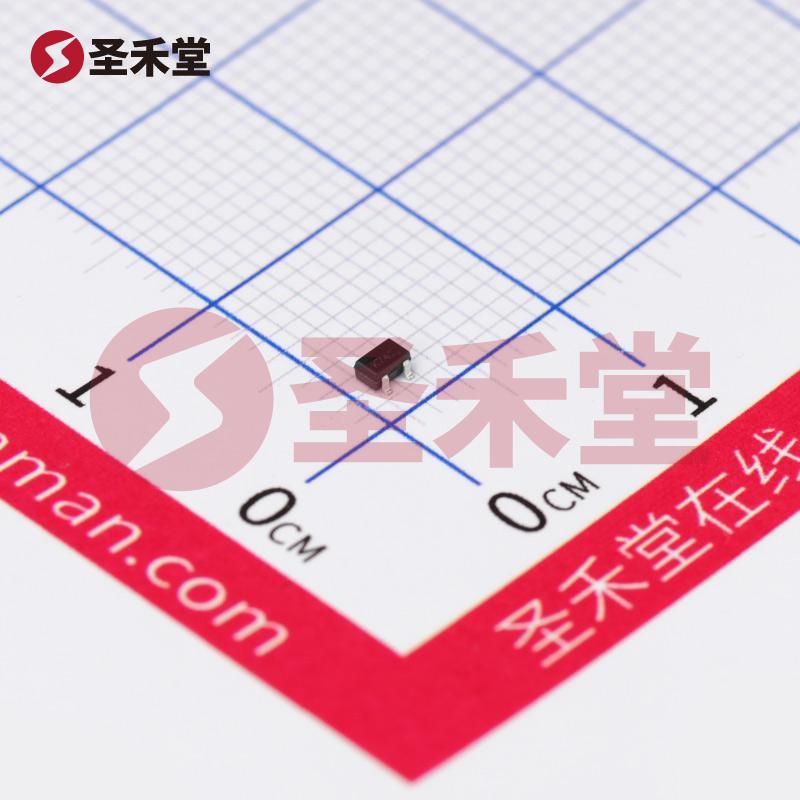

BAS70W-04-7-F 采用 SOT-323 封装，其紧凑的尺寸使其非常适合空间有限的应用。表面贴装技术不仅可以简化生产工艺，还能提高组装效率，增加电路板的整体性能。

应用领域

BAS70W-04-7-F 的广泛应用领域包括但不限于：

• 开关电源：在电源转换过程中，肖特基二极管可用于提高转换效率，降低开关损耗。
• 信号整形电路：由于其快速反向恢复特性，适合用于信号整形，以最小化失真。
• 整流器：在各种整流应用中提供高效的电流整流能力，以满足低电流应用的需求。
• 电压钳位和保护电路：可用于电压过高情况下的保护，防止后续电路受到损害。

竞争优势

BAS70W-04-7-F 的优势在于其小型轻便设计、高速性能及优秀的散热能力。与其他竞争产品相比，该产品提供了更低的正向电压降和更低的反向泄漏电流，从而在多个场合中实现了更高的能效，可助力设计师在现代电子设备中实现更高的性能与可靠性。

结论

综上所述，BAS70W-04-7-F 是一款理想的肖特基二极管，适合各类高速低功耗应用，通过其优异的电性能及高工作温度范围，能够满足严苛环境下的电子设计需求。无论是在新产品开发还是在现有产品升级中，选择 BAS70W-04-7-F 都将是一个明智的方案，为您的电子产品提供可靠的性能与高效的能量管理。
