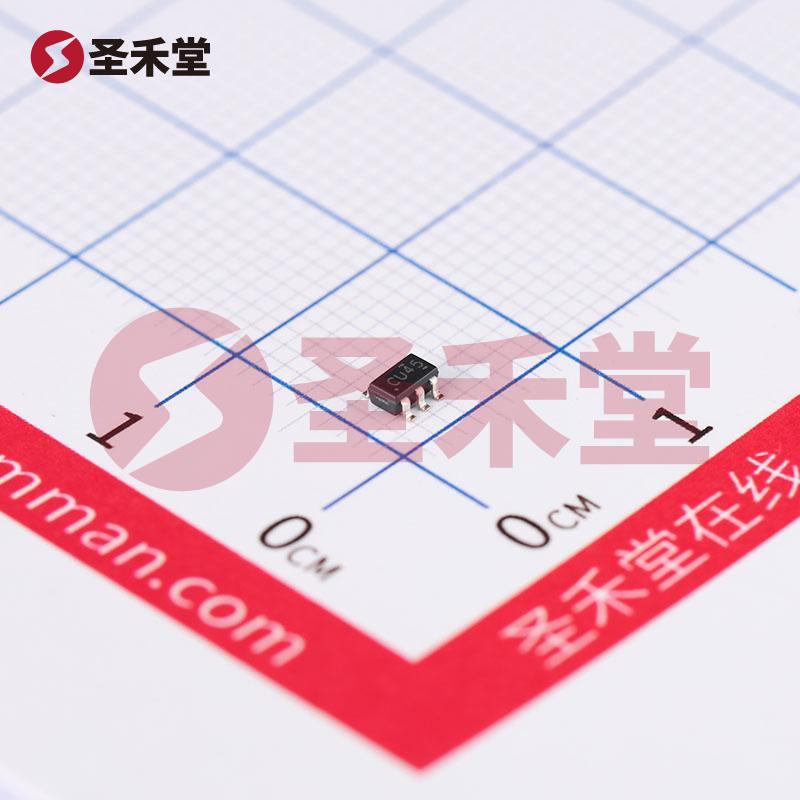

SN74LVC1GU04DBVR 产品实物图片
SN74LVC1GU04DBVR 产品实物图片
商品图片1

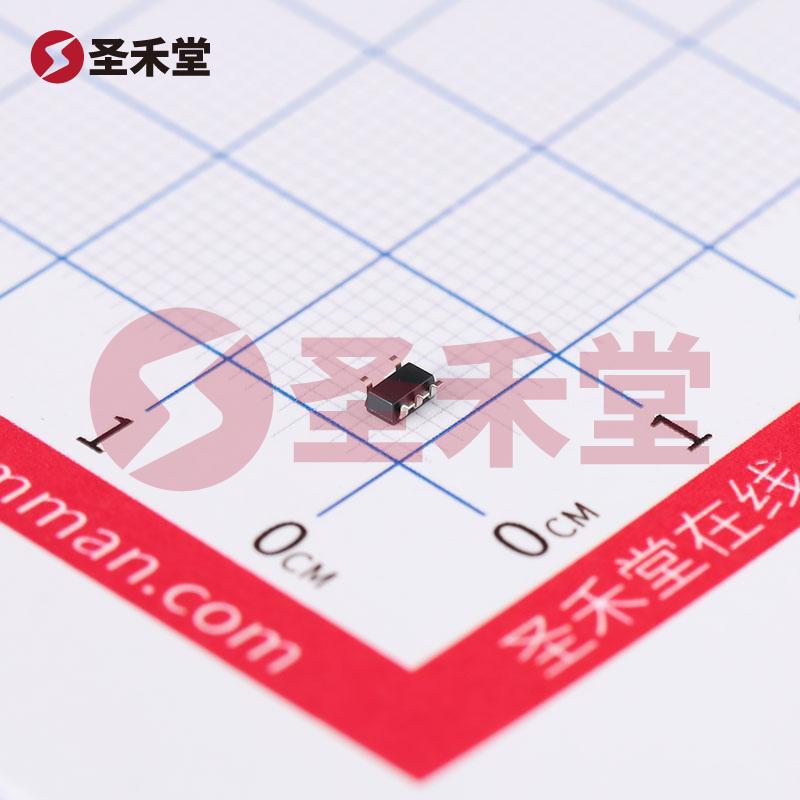

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

SN74LVC1GU04DBVR

商品编码: BM0000752230
品牌 :
TI(德州仪器)
封装 :
SOT-23-5
包装 :
编带
重量 :
0.033g
描述 :
反相器-IC-1-通道-SOT-23-5
库存 :
813(起订量1,增量1)
批次 :
22+
数量 :
X
0.584
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.584
--
200+
¥0.377
--
1500+
¥0.328
--
3000+
¥0.29
--
30000+
产品参数
产品手册
产品概述

SN74LVC1GU04DBVR参数

电源电压1.65V~5.5V供电电流(最大值)10uA
电路数1输入数1
灌电流(IOL)32mA拉电流(IOH)32mA
高电平范围(VIH)1.24V~4.13V低电平范围(VIL)410mV~1.38V
最大传播延迟(tpd)3.5ns@5V,50pF逻辑电路的归属系列74LVC系列
工作温度-40℃~+125℃

SN74LVC1GU04DBVR手册

empty-page
无数据

SN74LVC1GU04DBVR概述

产品概述:SN74LVC1GU04DBVR 反相器

概述: SN74LVC1GU04DBVR是德州仪器(Texas Instruments)推出的一款高性能、低功耗的单通道反相器,属于LVC系列的逻辑元件,适用于广泛的数字电路应用。该元件采用SOT-23-5封装,具有出色的热管理和小型化特性,非常适合空间受限的设计。它能够在-40°C至125°C的工作温度范围内稳定运行,适合于工业、汽车及消费电子等领域。

技术参数:

  1. 安装类型:表面贴装型(SMD),方便在自动化生产线进行集成,并适应现代PCB设计的需求。
  2. 电压供电范围:1.65V至5.5V,灵活适配多种电源电压,满足不同电子设备对供电的要求。
  3. 输入数:单输入设计,适合用于一对一的逻辑电平翻转应用。
  4. 逻辑类型:反相器,能够将输入信号的逻辑电平反转,例如将'1'转为'0','0'转为'1'。
  5. 静态电流:最大值为10µA,非常低的静态耗电,适合于对功耗有严格限制的应用。
  6. 最大传播延迟:在5V和50pF负载条件下,最大传播延迟为3.5ns,确保高速信号传输,适用于高频数据信号处理。
  7. 输出电流:输出高、低电流均为32mA,支持较大的负载能力,适合用于驱动LED等元件。
  8. 电路数:仅介绍了1个通道的设计,简化了电路设计,适合小规模逻辑应用。

应用场合: SN74LVC1GU04DBVR广泛应用于各类电子产品中,尤其是在数字信号处理、通信设备、消费电子产品及工业控制等领域。其反相器特性使其成为数字逻辑电路必备的元件,能够在复杂电路中负责状态的逆转,提高信号的兼容性和稳定性。

优点与特点:

  • 高性能:由于其高输入带宽和低传播延迟特性,适合高速信号应用。
  • 低功耗:其超低的静态电流使得它特别适合于电池供电设备,延长了设备的使用寿命。
  • 耐高温性能:具有广泛的工作温度范围,使得其可以在严苛环境下稳定工作。
  • 小型封装:SOT-23-5封装使其在设计中占用更少的空间,这对于现代电子设备的小型化至关重要。

总结: SN74LVC1GU04DBVR是一个极具竞争力的单通道反相器,兼具低功耗和高性能,非常适合现代电子设计的需求。无论是在严苛的工业环境中,还是在对能效要求严格的消费电子产品中,这款元件都能够提供卓越的性能和可靠性,将为开发人员提供强有力的支持。选择SN74LVC1GU04DBVR,能够帮助您实现更高效、更小型化的电路设计,提升终端产品的整体性能。
