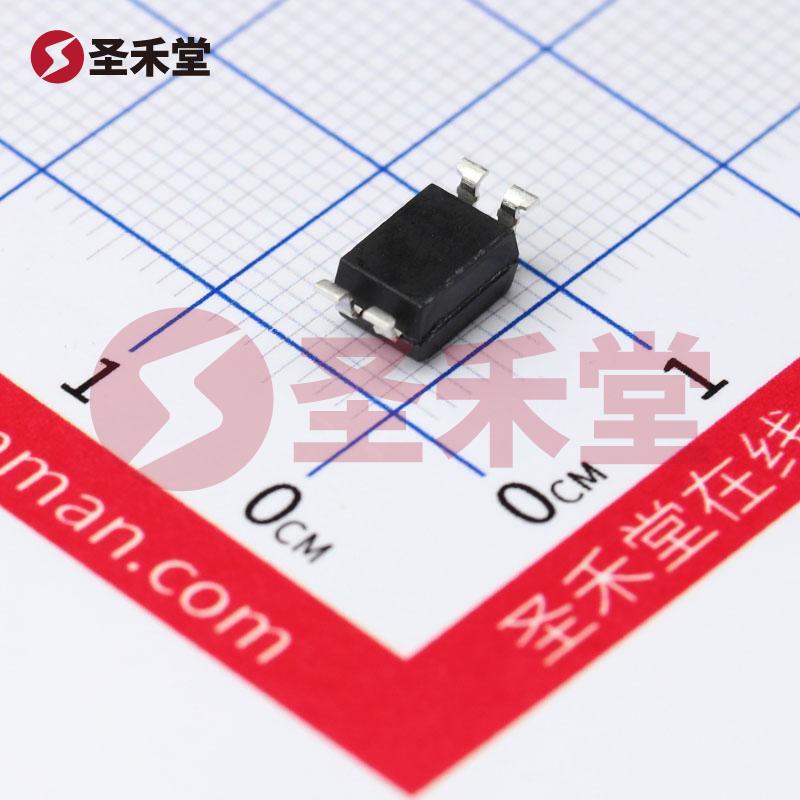

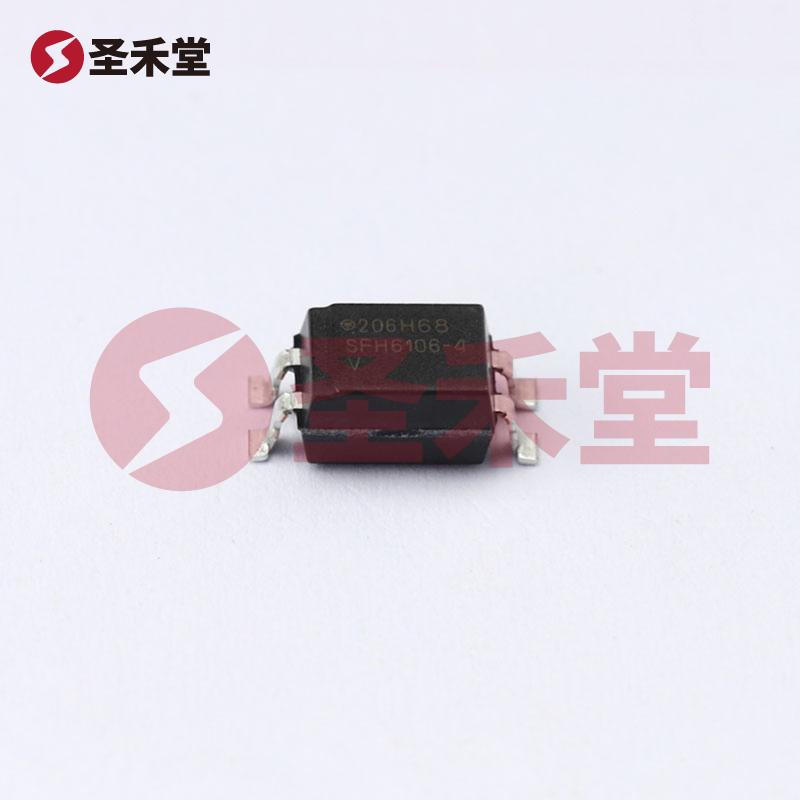

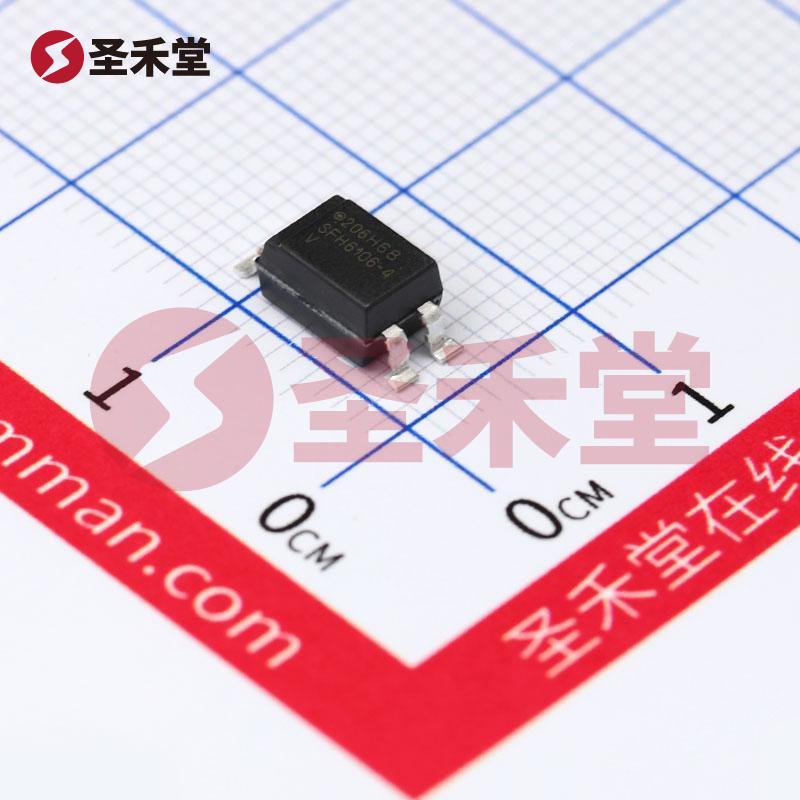

SFH6106-4T
SFH6106-4T参数
| 封装/外壳 | 4-SMD，鸥翼型 | 通道数 | 1 |
| 电压 - 隔离 | 5300Vrms | 电流传输比（最小值） | 160% @ 10mA |
| 电流传输比（最大值） | 320% @ 10mA | 接通 / 关断时间（典型值） | 3µs，2.3µs |
| 上升/下降时间（典型值） | 2µs，2µs | 输入类型 | DC |
| 输出类型 | 晶体管 | 电压 - 输出（最大值） | 70V |
| 电流 - 输出/通道 | 50mA | 电压 - 正向 (Vf)（典型值） | 1.25V |
| 电流 - DC 正向 (If)（最大值） | 60mA | Vce 饱和压降（最大） | 400mV |
| 工作温度 | -55°C ~ 100°C | 安装类型 | 表面贴装型 |
| 供应商器件封装 | 4-SMD |
SFH6106-4T手册
SFH6106-4T概述
产品概述：SFH6106-4T 晶体管输出光耦合器
一、产品简介
SFH6106-4T 是一款由 VISHAY（威世）公司生产的高性能晶体管输出光耦合器，封装设计为4-SMD（鸥翼型），采用表面贴装技术，广泛应用于工业控制、电源管理以及数据通信等领域。本产品的显著特点是其优异的电压隔离能力和可靠的电流传输性能，使其成为复杂系统中有效的信号隔离解决方案。
二、主要参数
隔离电压：SFH6106-4T 具有高达 5300Vrms 的电压隔离能力，能够确保在高压环境下仍具有良好的信号传输稳定性。这一特性使其适合应用于高可靠性的设备中，如电源模块和工业控制系统。
传输比：在工作条件下，产品的电流传输比（CTR）在 160% 到 320% 之间，最低数值在 10mA 驱动条件下，能够实现可靠的信号传递。这表明，无论是在低信号还是高信号情况下，SFH6106-4T 均可以保证稳定的输出。
工作温度范围：该光耦产品的工作温度范围为 -55°C 至 100°C，适应了多种恶劣环境下的应用需求。这样的广泛温度范围使其在汽车、工业及医疗设备中显得尤为重要。
输出特性：
- 额定电流（输出/通道）：50mA
- 最大输出电压：70V
- 正向电压（Vf）：典型值为 1.25V，最大浪涌电流可达 60mA
- 饱和压降（Vce）：最大 400mV ─ 该特性使得我们在设计电路时能够有效控制低功耗。
开关速度：产品的接通和关断时间典型值为 3µs 和 2.3µs，上升和下降时间分别为 2µs，这些性能参数使得光耦在快速开关应用中展现优秀的电气特性。
输入输出配置：SFH6106-4T 采用 DC 输入及晶体管输出配置，这一特性保证了施加到输入端的直流信号可以可靠地转换成相应的输出信号。
三、应用领域
SFH6106-4T 的应用场景涵盖多个行业，主要包括：
- 工业自动化：用于信号隔离和传输，确保控制信号的稳定性和系统的安全性。
- 电源电子设备：作为电源模块中的隔离组件，提供有效的电力隔离并降低电源设备炼制过程中的干扰。
- 通信设备：在数据传输中有效隔离信号，防止噪声干扰，并提升数据完整性。
- 汽车电子：该产品额外的耐高温特性使其非常适合在汽车电气系统中使用，以保障电子控制单元的稳定性。
四、总结
SFH6106-4T 晶体管输出光耦合器凭借其卓越的电压隔离能力、稳定的电流传输比以及广泛的工作温度范围，成为现代电子设计中的重要组成部分。其优越的性能和多用途的适用性，使其不仅满足工业需求，同时也为未来智能设备和高效能电源管理方案提供了不可或缺的支持。这款光耦合器无疑是高可靠性、高效率应用中的理想选择。
