SN74LS06N

SN74LS06N 产品概述

SN74LS06N 是由德州仪器（TI）制造的一款具有反相器功能的逻辑集成电路，属于74系列逻辑器件。它设计用于数字电路中，实现信号的反相功能，广泛应用于各类电子设备和嵌入式系统。

1. 逻辑功能

SN74LS06N 是一款具有六个独立反相器的集成电路，每个反相器的输出与输入之间的逻辑关系是相反的。当输入信号为高电平（逻辑1）时，输出信号为低电平（逻辑0）；反之亦然。这种特性使得 SN74LS06N 在构建复杂逻辑电路时极为重要。在数字设计中，反相器常用于信号反转、逻辑门的组合以及时序电路的调节。

2. 电气特性

SN74LS06N 的供电电压范围为 4.75V 至 5.25V，适合在常见的 TTL（晶体管-晶体管逻辑）电源下工作。该器件的输出特性包括能够提供高达 40mA 的输出电流，确保在负载条件下能够驱动其他逻辑元件或负载设备。

逻辑电平的特性如下：

• 低电平（逻辑0）最大为 0.8V
• 高电平（逻辑1）最低为 2V

这表明该器件在不同的逻辑状态下能够保持良好的兼容性，并适应多个逻辑电平的接口需求。

3. 性能指标

SN74LS06N 的最大传播延迟时间为 20ns（在 5V 供电并且负载电容为 15pF 的条件下）。这一性能指标表明该器件适合于需要较快响应时间的应用，有助于构建高效的时序电路和快速切换的逻辑电路。

4. 工作环境

该集成电路的工作温度范围为 0°C 至 70°C，适合于大多数商业应用环境。这样的温度适用范围保障了 SN74LS06N 在一般消费电子产品中的稳定性，因而在工业及商业产品中得到了广泛采用。

5. 封装及安装方式

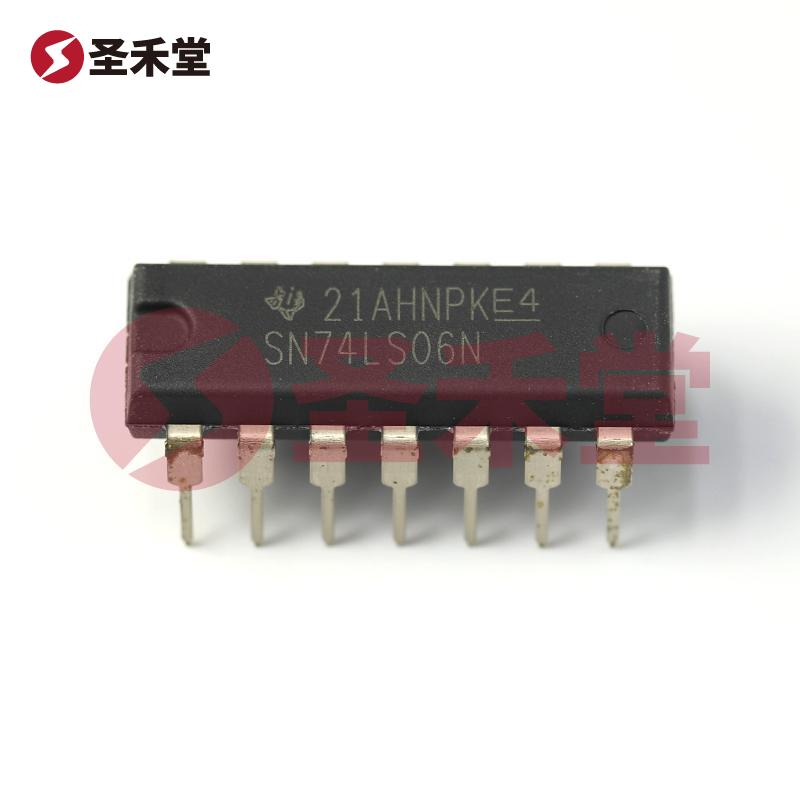

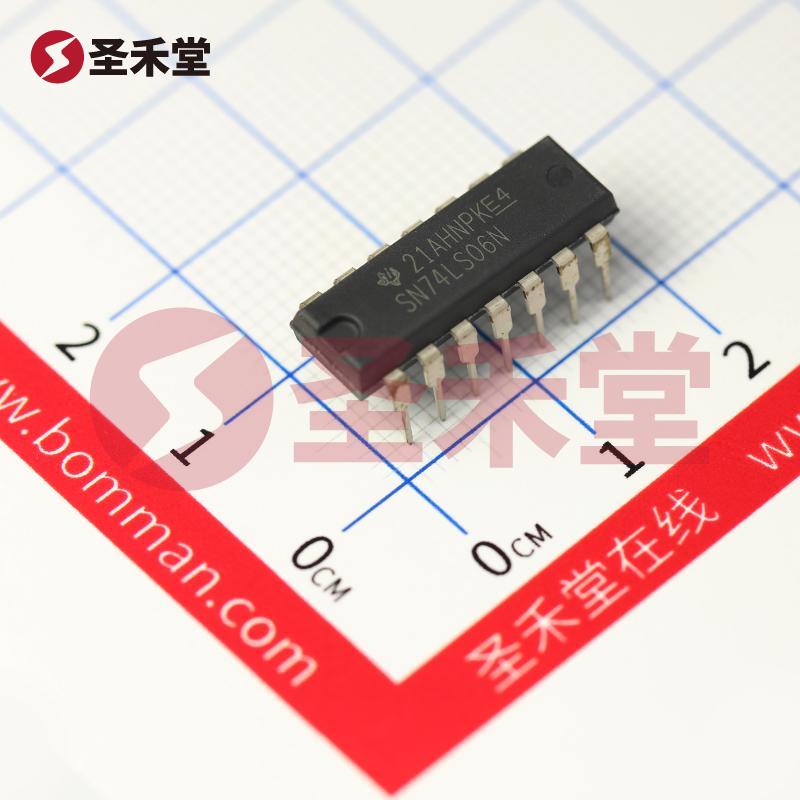

SN74LS06N 采用 14-PDIP（双列直插封装）形式，封装尺寸为 0.300"（7.62mm）。这种封装类型使得安装方便，适合于各种类型的电路板，尤其是在早期的原型设计和教学实验中使用更加灵活。

6. 应用场景

SN74LS06N 的应用场景非常广泛，可用于：

• 数字电路设计中作为线路的逻辑反向器
• 系统中的数据传输通路，进行信号的缓冲或反转
• 组合逻辑电路的构建
• 时序控制，尤其在需要逻辑反转的情况下

此外，因其卓越的电气性能和可靠性，SN74LS06N 在计算机网络、通信设备、自动化控制系统、消费电子产品等众多领域均有着广泛的应用。

7. 总结

总之，SN74LS06N 是一款高性能的反相器逻辑器件，其在电气特性、传播延迟和使用方便性方面的优越表现使得它成为电子系统中不可或缺的组成部分。凭借其可靠的性能和广泛的适用性，该器件在当今数字化的社会中，依旧发挥着重要的作用。无论是在教育、研发，还是在工业应用中，SN74LS06N 都是工程师们进行逻辑设计时的热门选择。
