LSF0102DCTR参数
属性 | 参数值 |
|---|---|
| 通道类型 | 双向 |
| 输入信号 | TTL |
| 工作电压(VCCA) | 950mV~4.5V |
| 工作电压(VCCB) | 1.8V~5.5V |
| 元件数 | 1 |
属性 | 参数值 |
|---|---|
| 每个电路通道数 | 2 |
| 输出类型 | 开漏；推挽式 |
| 工作温度 | -40℃~+125℃ |
| 功能特性 | 自动方向检测；输出使能高阻 |
LSF0102DCTR手册
LSF0102DCTR概述

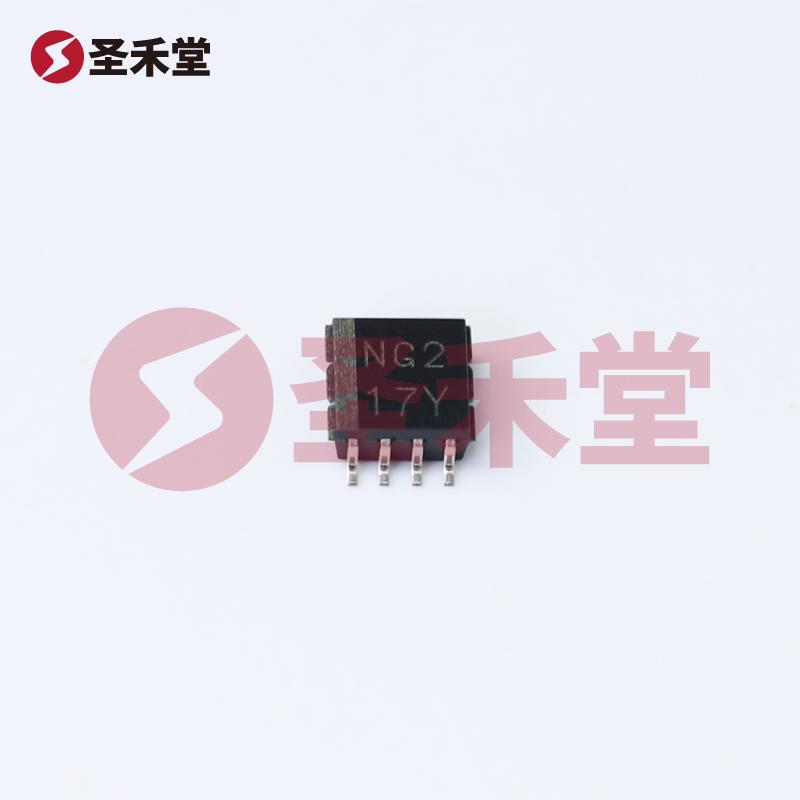

产品概述：LSF0102DCTR
1. 产品简介
LSF0102DCTR是德州仪器（Texas Instruments, TI）推出的一款高性能电压电平转换器，专为多种系统和设备的接口设计。其主要功能是实现不同电压等级之间的双向信号转换，适用于需要向下或向上电平转换的应用。LSF0102DCTR具备自动方向检测能力，增强了其在动态变换环境下的适用性，确保了信号的稳定性和可靠性。
2. 关键参数
- 转换器类型: 电压电平转换器
- 通道类型: 双向通道，实现不同电压之间的信号传递
- 电路数: 1个电路
- 每个电路通道数: 2个通道，可同时进行双向信号转换
- 工作温度范围: -40°C 到 125°C，适用于恶劣环境
- 电压范围:
- VCCA: 0.95V 至 4.5V
- VCCB: 1.8V 至 5.5V
- 输出类型: 开漏极，推挽式
- 安装类型: 表面贴装型
- 封装: 8-LSSOP与8-MSOP（0.110"，2.80mm宽）
3. 应用领域
LSF0102DCTR广泛应用于多种电子设备和系统，特别是那些需要与不同电压等级的逻辑电路进行接口的场合。典型应用包括：
- 单片机和传感器之间的通信
- MCU（微控制单元）和外部外围设备的接口
- RFID读写器中的信号转换
- 通信设备中的数据传输层
- 消费电子产品（如手机、平板电脑）的电源管理与信号处理
4. 设计特点
LSF0102DCTR具备自动方向检测功能，能够根据信号状态自动判断信号传输方向，这在高速信号传输时尤其重要，有助于消除干扰并减少设计复杂性。这一特性使得该器件在嵌入式系统、大规模集成电路和混合信号设计中成为理想选择。
此外，开漏极与推挽式的输出配置，确保了更高的数据完整性，对于高频应用的稳定性提供了保障。
5. 电气特性
LSF0102DCTR在电源电压范围广泛的情况下仍能保持优异的性能，VCCA电压范围自0.95V至4.5V，VCCB电压范围从1.8V到5.5V，能够满足多种电压电平转换的需求。支持使用极低电压的逻辑电路，对于低功耗设计具有重要意义。其工作温度范围达到-40°C到125°C，符合工业级应用的要求。
6. 封装与布局
LSF0102DCTR采用SM8（SSOP）封装，适用于各种表面贴装制造流程。其紧凑的尺寸使得该器件易于集成到小型化的电路板中，促进了设备设计的灵活性。
7. 结论
LSF0102DCTR电压电平转换器是整合了高性能与高可靠性的关键元件，特别适合复杂的多电压环境。无论是在移动设备、工业控制还是消费电子产品中，LSF0102DCTR都能为设计师提供高效、可靠的解决方案，是实现不同逻辑电平器件互联系统的重要选择。使用LSF0102DCTR将极大减少设计周期、提高系统的集成度及减少PCB空间的占用，是现代电子设计中不可或缺的组件之一。
