CD4040BM96 产品实物图片
CD4040BM96 产品实物图片
商品图片1

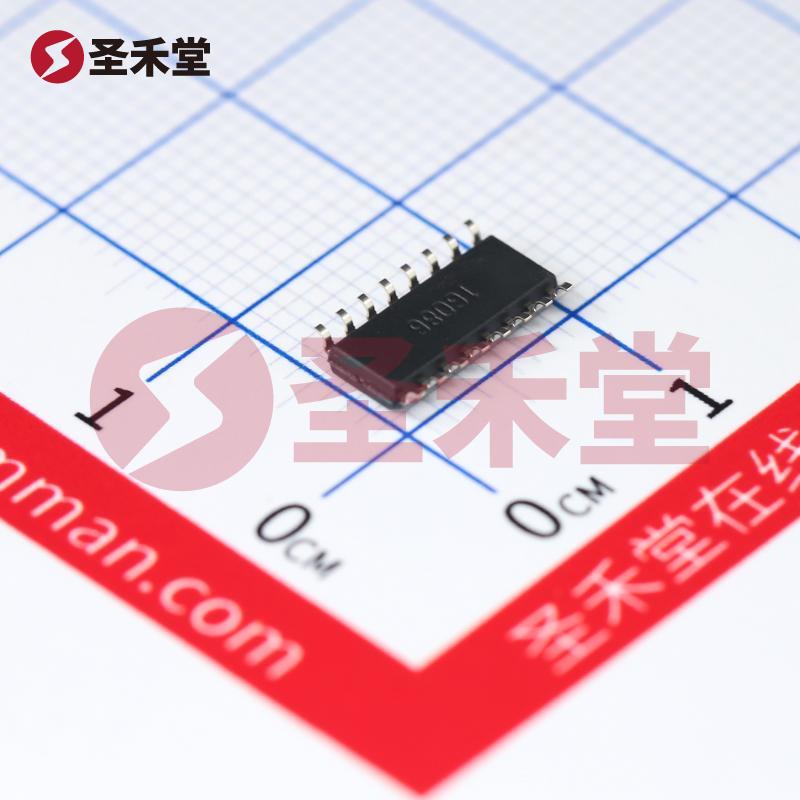

商品图片2

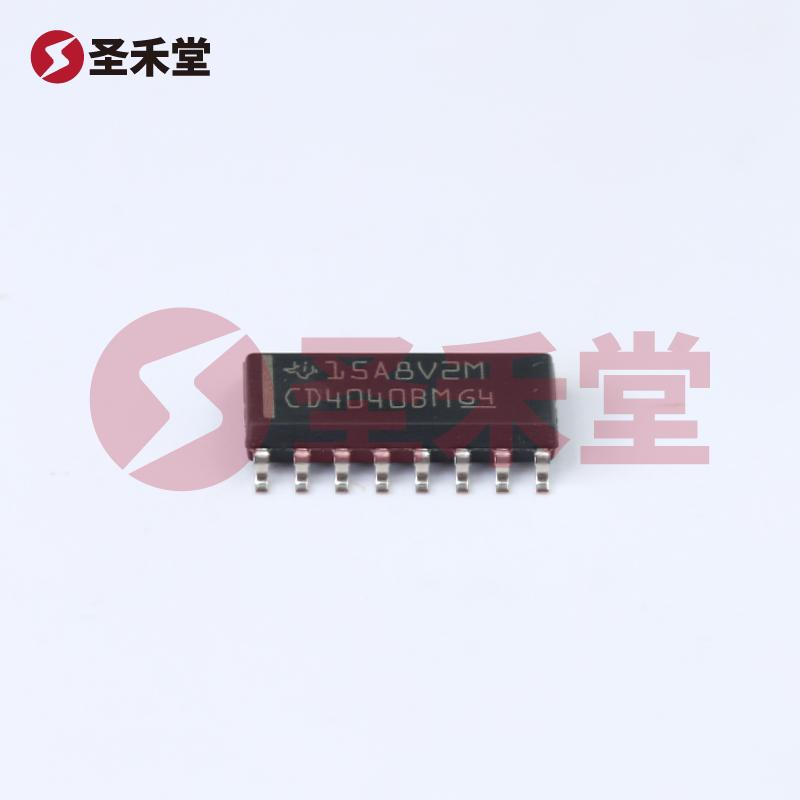

商品图片3
注:图像仅供参考,请参阅产品规格

CD4040BM96

商品编码: BM0058419094
品牌 :
TI(德州仪器)
封装 :
16-SOIC
包装 :
编带
重量 :
0.258g
描述 :
计数器-IC-二进制计数器-1-个元件-12-钻头-负边沿-16-SOIC
库存 :
2924(起订量1,增量1)
批次 :
2年内
数量 :
X
2.02
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.02
--
100+
¥1.55
--
1250+
¥1.34
--
25000+
产品参数
产品手册
产品概述

CD4040BM96参数

安装类型表面贴装型元件数1
触发器类型负边沿复位异步
每个元件位数12计数速率12MHz
工作温度-55°C ~ 125°C方向
电压 - 供电3V ~ 18V逻辑类型二进制计数器
逻辑类型二进制计数器计数方向向上计数器
工作电压3V~18V元件数1
触发沿下降沿复位方式异步
计数速率12MHz工作温度-55℃~+125℃

CD4040BM96手册

empty-page
无数据

CD4040BM96概述

CD4040BM96 产品概述

概述

CD4040BM96 是一款高性能的二进制计数器,属于德州仪器(Texas Instruments)旗下的系列产品。该元件采用 16-SOIC 封装,设计上满足现代电子设计的高密度要求,适用于各种数字电路和系统的计数应用。其主要功能是计数输入脉冲,并以二进制形式输出对应的计数值,广泛应用于频率计、时间计数器及数据采集系统中。

主要特性

  1. 安装类型:CD4040BM96 为表面贴装型(SMD),这种安装方式有助于提高电路板的集成度,适合大规模生产和自动化焊接。

  2. 元件数与位数:该产品为1个元件,拥有12个二进制位,这使得它能够处理高达4096的计数值(从0到4095)。

  3. 触发器类型与工作机制:它采用负边沿触发,这意味着计数的更新只在输入信号的负边沿(即电平从高转低时)发生。因此,设计者可以在时钟的负边沿来控制计数行为,从而保证计数的精确性和稳定性。

  4. 异步复位功能:CD4040BM96 提供异步复位功能,能够在任意时间将计数器归0,无需等待下一个时钟信号。这一特性使得在系统工作过程中,用户可以灵活地对计数器进行重置,提升了操作的灵活性。

  5. 计数速率:其最大计数速率为12MHz,能够满足大多数应用场景下的高速计数需求。

  6. 宽工作温度范围:该器件的工作温度范围为-55°C到125°C,使得它适用于极端环境下的应用,比如航空航天、工业控制等领域。

  7. 电源电压:CD4040BM96 适用的供电电压范围为3V到18V,能够兼容多种电源设计,便于与其他逻辑电路连接。

  8. 逻辑类型:作为二进制计数器,它提供标准的二进制输出,输出端口能够直接与其他逻辑电路连接,方便进行数据处理和显示。

应用场景

  • 计数器应用:适用于各类数字计数器如流水线计数、开关计数等。
  • 频率计:能够用于频率测量和频率合成器中。
  • 数字时钟:能作为时钟电路中的基本计数单元,进行时间的跟踪与管理。
  • 测量设备:广泛应用于各种测量设备中,用于数据采集与分析。

结论

CD4040BM96 是一款功能强大且灵活的二进制计数器,凭借其高达12MHz的计数速率、宽广的供电电压及极端工作温度范围,使其成为多种应用领域的理想选择。其表面贴装设计及异步复位功能,增加了设计的灵活性和简易性,适用于现代电子产品的高性能需求。无论是在实验室科研、工业电路还是消费电子,CD4040BM96 都是可靠的计数解决方案,值得开发者的信赖与选择。
