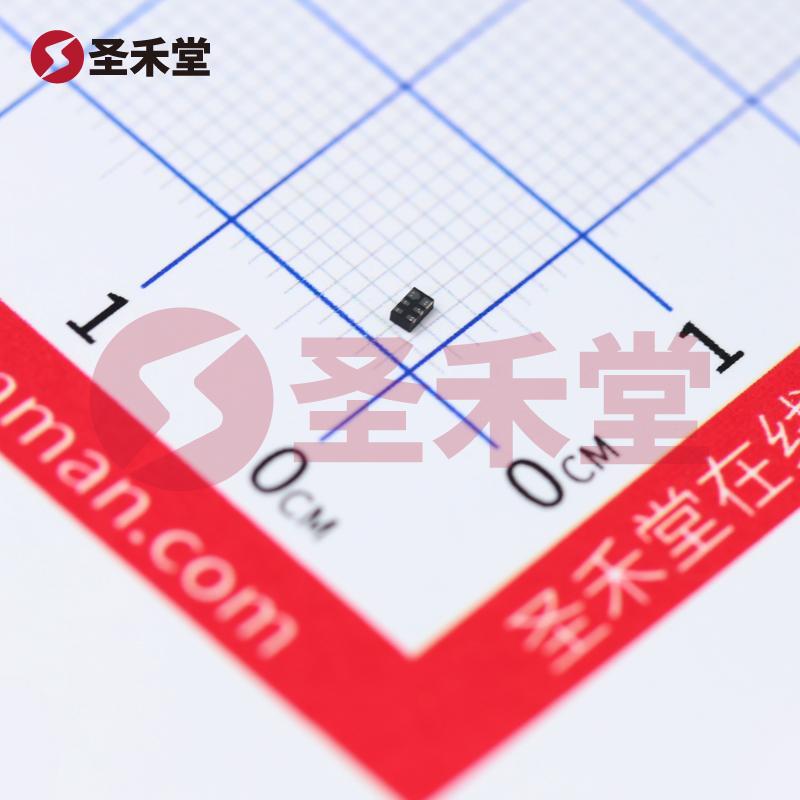

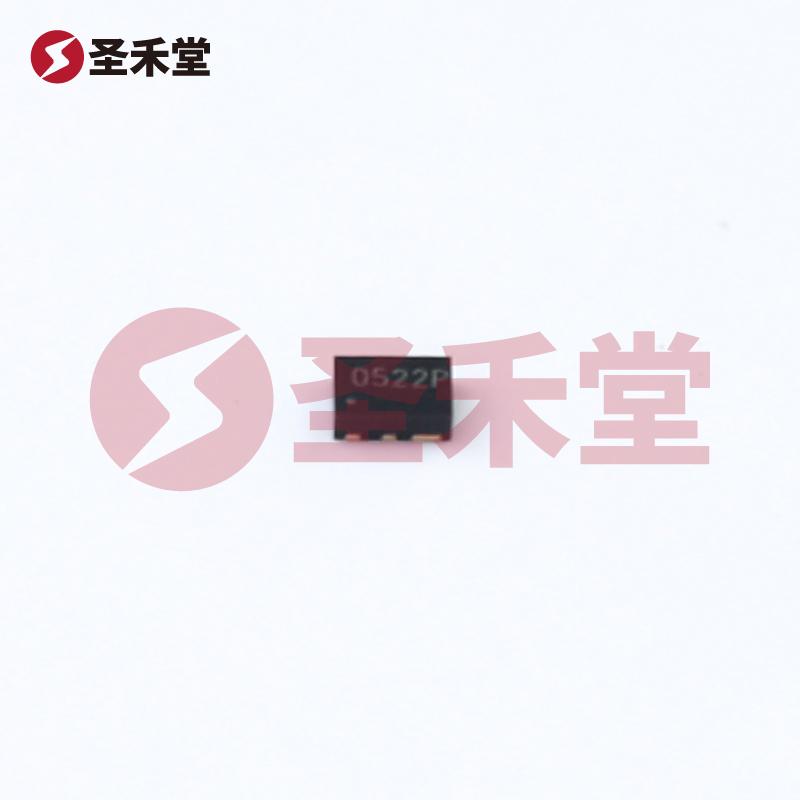

RCLAMP0522P.TCT

产品概述：RCLAMP0522P.TCT 瞬态抑制二极管

引言

RCLAMP0522P.TCT 是一款由 Semtech Corporation 制造的高性能瞬态抑制二极管，属于其著名的 RailClamp® 系列。这种器件专为保护电子元件免受瞬态电压和其他干扰而设计，特别适合于 HDMI 接口等高频率信号传输应用。凭借其紧凑的封装和高效的性能，RCLAMP0522P.TCT 成为现代电子设计中不可或缺的保护元件。

主要特点

1. 电压特性：

   • 最大反向断态电压（VBR）为 5V，确保在正常工作条件下不影响信号传输。
   • 最小击穿电压（VB）为 6V，有效在电压异常时进行稳压保护。
   • 最大箝位电压为 15V，确保在瞬态事件发生时，敏感设备不会受到过高电压的损害。

2. 脉冲电流能力：

   • 该器件支持的峰值脉冲电流（Ip）为 5A（以 8/20µs 的时间脉冲为标准），能够有效吸收瞬态电压尖峰，从而保护下游电路。
   • 峰值脉冲功率达到 150W，显示出良好的耐冲击能力。

3. 频率特性：

   • 器件在 1MHz 下的电容值为 0.8pF，确保在高频操作时的信号完整性，适用于高带宽的 HDMI 应用。

4. 工作环境：

   • RCLAMP0522P.TCT 的工作温度范围为 -55°C 到 125°C，适应广泛的工业环境，为用户提供了极大的灵活性。

5. 封装和安装类型：

   • 该产品采用 6-UFDFN 封装，支持表面贴装（SMD），适合高密度PCB设计，减少占板空间并简化自动化焊接过程。

6. 双向特性：

   • 作为一款双向转向装置，RCLAMP0522P.TCT 设计用于夹住正负电压脉冲，提供全面的电源线路保护。

应用场合

RCLAMP0522P.TCT 主要应用于以下领域：

• HDMI 接口保护：在高清视频信号传输中，有效防止瞬态电压对设备造成损害，确保信号的清晰度与稳定性。
• 数据信号线防护：适用于 USB、Ethernet 及其他数据信号线的瞬态抑制，避免静电放电（ESD）和其他干扰对信号传输的影响。
• 工业设备：在电气设备及工业控制系统中，保护敏感元件免受高电压冲击，保证系统的可靠性和持久性。

结论

RCLAMP0522P.TCT 瞬态抑制二极管凭借其优异的电气参数和卓越的性能，成为当今电子设计中保护电路的重要组成部分。无论是在消费电子、工业自动化还是高频通信领域，RCLAMP0522P.TCT 都能够提供可靠的瞬态电压保护，为各类应用场合提供出色的解决方案。选择 RCLAMP0522P.TCT，您将能够在快速变化的电子环境中，更加安心地设计和运行您的产品。
