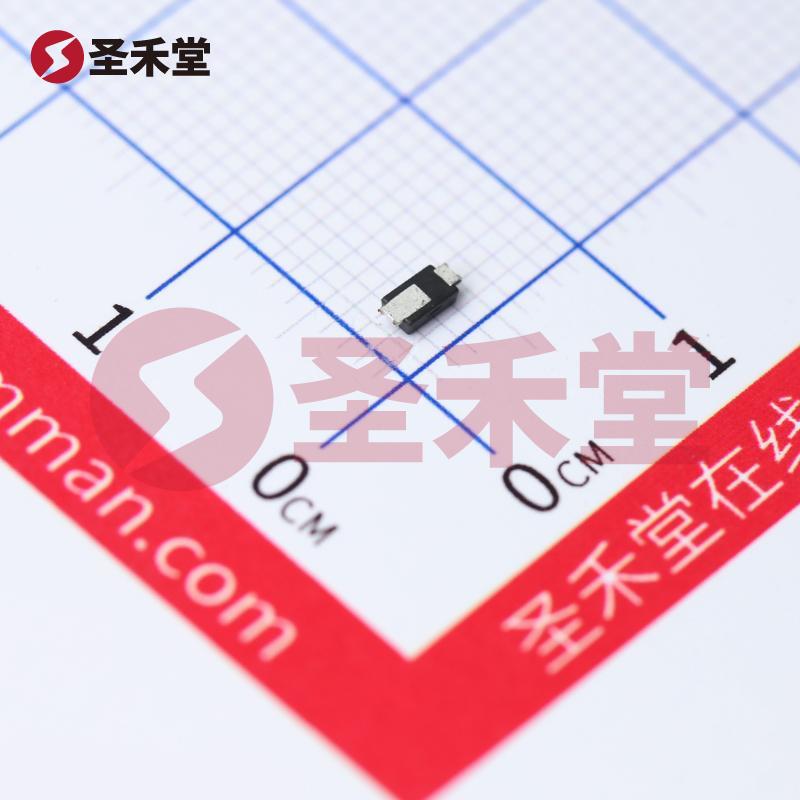

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

DFLT40AQ-7

商品编码: BM0107671721
品牌 :
DIODES(美台)
封装 :
PDI123
包装 :
编带
重量 :
-
描述 :
TVS二极管
库存 :
240(起订量1,增量1)
批次 :
22+
数量 :
X
0.939
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.939
--
200+
¥0.647
--
产品参数
产品手册
产品概述

DFLT40AQ-7参数

类型齐纳单向通道1
电压 - 反向断态(典型值)40V电压 - 击穿(最小值)44.4V
不同 Ipp 时电压 - 箝位(最大值)64.5V电流 - 峰值脉冲 (10/1000µs)3.49A
功率 - 峰值脉冲225W电源线路保护
应用自动化,工业,多用途工作温度-65°C ~ 150°C(TJ)
安装类型表面贴装型封装/外壳POWERDI®123
供应商器件封装PowerDI™ 123

DFLT40AQ-7手册

empty-page
无数据

DFLT40AQ-7概述

DFLT40AQ-7 产品概述

DFLT40AQ-7是一款高性能的齐纳二极管,专为各种电子应用场景设计。作为一种瞬态电压抑制器(TVS),该器件能够有效保护电子元件免受过电压和瞬态电流影响,从而提高电路的可靠性和稳定性。这款产品由美台半导体(DIODES)出品,采用表面贴装型封装(PowerDI™ 123),适合自动化、工业以及多用途应用。

主要特性

  1. 反向电压特性: DFLT40AQ-7具有一个典型的反向断态电压为40V,最小击穿电压为44.4V,确保能在过电压条件下稳定工作。电压箝位的最大值为64.5V,这意味着在发生浪涌或瞬态电压的情况下,它能够提供有效的保护。

  2. 峰值脉冲能力: 该二极管具备3.49A的峰值脉冲电流能力(10/1000µs),其峰值功率可达225W。这使得DFLT40AQ-7在瞬态保护应用中表现出色,能够承受较高的瞬态电流而不损坏。

  3. 工作温度范围: DFLT40AQ-7的工作温度范围广泛,从-65°C到150°C(TJ),使得它能够在严苛的环境条件下稳定工作,保证其性能的可靠性。

应用领域

DFLT40AQ-7主要应用于自动化设备、工业控制系统及其它需要保护电路的多种场合。在自动化领域,它能够防止工控设备因电压瞬变而造成的故障。在工业应用中,它能够有效保护传感器、执行器及其他外围设备,减少因电压干扰引起的停机时间。在多用途应用中,其良好的反向电压特性和高效的脉冲保护能力,使其适应性广泛,能够满足不同电子设备的保护需求。

安装与兼容性

该器件以表面贴装形式(PDI123封装)提供,适合高密度的PCB设计。其紧凑的外形设计便于嵌入各种设备中,为用户在选型时提供了灵活性。此外,它易于与其他电子元件配合使用,不会对电路的整体布局产生显著影响。

可靠性与寿命

DFLT40AQ-7采用高品质的材料与工艺制造,确保其具备卓越的可靠性。在长期使用过程中,其稳定性和性能不易发生显著变动,因此在对成本敏感的应用中,该元件的长期表现会显著降低维护和替换成本。

结论

综上所述,DFLT40AQ-7是一款设计精良、性能优异的齐纳二极管,有效满足自动化、工业及多用途电子项目中的瞬态电压抑制需求。凭借其广泛的工作温度范围、高峰值脉冲能力以及紧凑的设计,制造商在选型时可以依赖其提供的高效保护,相信DFLT40AQ-7将为您的电子项目带来更高的价值和可靠性。
