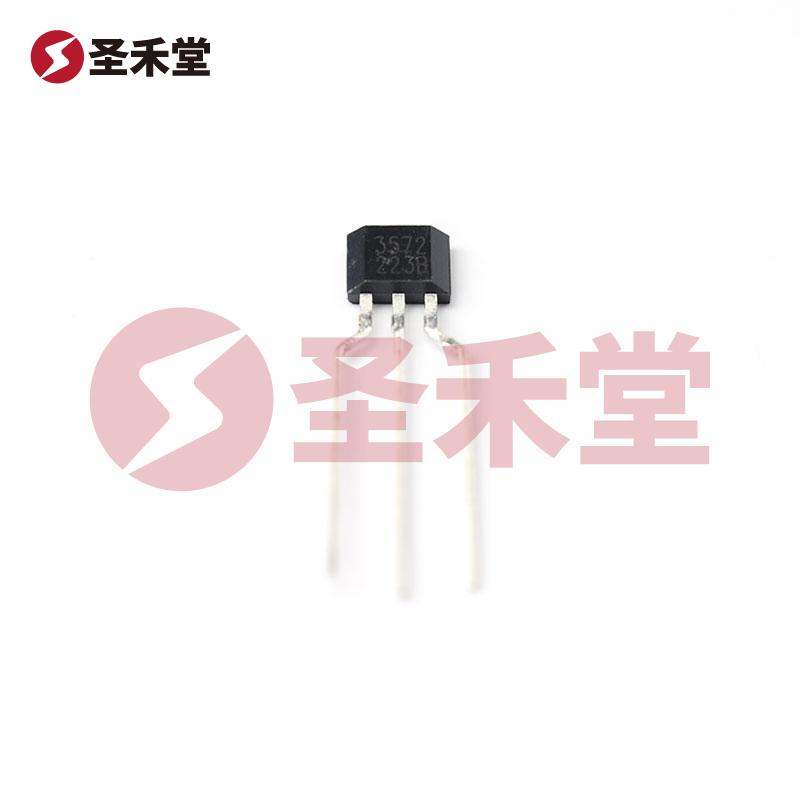

AH3572-P-A 产品实物图片
AH3572-P-A 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

AH3572-P-A

商品编码: BM0107671822
品牌 :
DIODES(美台)
封装 :
SIP-3
包装 :
盒装
重量 :
-
描述 :
磁学量传感器
库存 :
3992(起订量1,增量1)
批次 :
23+
数量 :
X
1.72
按整 :
盒(1盒有4000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.72
--
100+
¥1.37
--
1000+
¥1.22
--
2000+
¥1.15
--
产品参数
产品手册
产品概述

AH3572-P-A参数

功能全极开关技术霍尔效应
极化北极,南极感应范围±3mT 跳闸,±0.2mT 释放
测试条件-40°C ~ 125°C电压 - 供电3V ~ 28V
电流 - 供电(最大值)4mA电流 - 输出(最大值)55mA
输出类型开路漏极特性温度补偿
工作温度-40°C ~ 125°C(TA)安装类型通孔
供应商器件封装3-SIP封装/外壳3-SIP,成型引线

AH3572-P-A手册

empty-page
无数据

AH3572-P-A概述

AH3572-P-A是基于霍尔效应技术的全极开关磁传感器,广泛应用于多种电子装置和自动化系统。作为一款高性能的磁学量传感器,AH3572-P-A不仅具备出色的灵敏度和可靠性,还能够在极端环境条件下稳定工作,使其在现代工程和电子产品设计中成为了一款理想的选择。

产品概述

AH3572-P-A采用霍尔效应原理,能够有效检测周围磁场的变化。当外部磁场的强度达到设定的激活阈值时,该器件会产生开关信号,实现全极开关功能。具体而言,在感应范围内,即±3mT的北极和南极磁场作用下,AH3572-P-A会实现跳闸,而当磁场强度降低至±0.2mT时,则会释放该开关输出。

技术参数

AH3572-P-A的工作电压范围为3V至28V,适用多种电源配置,极大地方便了设计师在电源管理和集成方面的考虑。此外,其最大供电电流为4mA,输出电流则可达到55mA,足以驱动后续电路或负载设备。该产品的输出类型为开路漏极,这意味着在没有激励的情况下,输出端会保持悬空状态,从而有效降低功耗,提升系统整体的能效。

在环境适应性方面,AH3572-P-A的工作温度范围广泛,从-40°C到125°C,确保其能够在严苛的温度条件下正常运行。这种优秀的温度稳定性使其在汽车电子、新能源设备、家用电器以及工业自动化等领域得到了广泛应用。

封装和安装

AH3572-P-A采用SIP-3封装(成型引线),这一设计不仅有助于提高器件的焊接可靠性和一致性,同时也便于在PCB上进行布局和安装。该产品的通孔安装方式使其与其他器件的集成性得到了进一步提升,适合各种自动化生产和手工焊接工艺。

特色和优势

AH3572-P-A的一项显著特性是它具备温度补偿功能。该技术确保器件在不同温度条件下依然能够保持良好的性能表现,降低了温度因素对操作稳定性的影响。因此,在重复、精确检测的应用场景中,其优势更加明显。

应用场景

AH3572-P-A被广泛应用于多个行业,包括:

  1. 汽车电子:用于检测车窗升降、电动门锁的状态,提升车内安全性与便利性。
  2. 家用电器:可应用于洗衣机的门开关、冰箱内的灯光控制,以实现智能操作。
  3. 工业自动化:作为位置传感器,配合自动控制系统,实现高精度的机械控制流程。
  4. 消费电子:在手机、平板电脑等设备中,用于实现屏幕旋转、唤醒等功能。

总结

AH3572-P-A作为一款具有高灵敏度、高可靠性的霍尔效应磁传感器,在设计上充分考虑了各种工作环境的需求,展现了出色的性能。无论是在工业、汽车还是日常生活中的电子设备中,它都能提供稳定的磁场检测能力,是设计师和工程师值得信赖的选择。随着科技的不断进步和应用场景的不断扩大,AH3572-P-A的市场前景无疑充满了活力与潜力。
