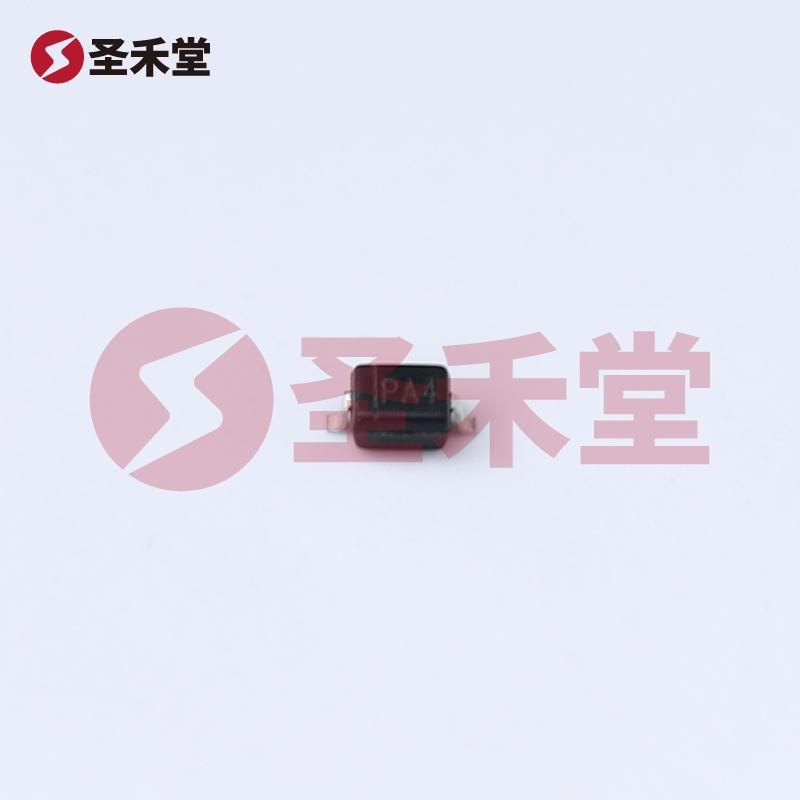

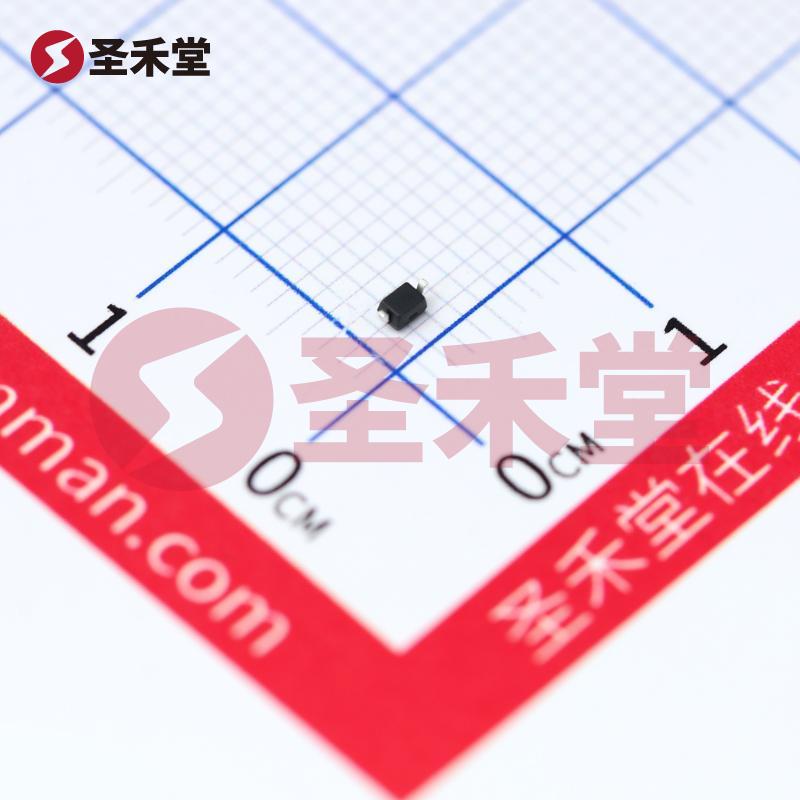

注：图像仅供参考，请参阅产品规格
SD24-7参数
属性 | 参数值 |
|---|---|
| 反向截止电压(Vrwm) | 24V |
| 钳位电压 | 44V |
| 峰值脉冲电流(Ipp) | 8A@8/20us |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 击穿电压(VBR) | 26V |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 1uA |
| 工作温度 | -65℃~+150℃ |
| 防护等级 | IEC 61000-4-2 |
| 类型 | TVS |
| Cj-结电容 | 80pF |
SD24-7手册
SD24-7概述
产品概述：SD24-7 瞬态抑制二极管
一、基本信息
SD24-7 是由知名电子元器件制造商DIODES（美台）出品的一款高性能瞬态抑制二极管（TVS Diode）。该元器件广泛应用于电源线路和信号线路的保护，特别是在瞬态电流冲击和静电放电（ESD）事件中，能够有效保护后端电路不受损害。
二、主要规格
- 类型：齐纳二极管
- 单向通道：1
- 反向电压：
- 反向断态电压（典型值）：24V（最大）
- 击穿电压（最小值）：26V
- 最大电压 – 箝位：
- 不同Ipp时：最高可达44V
- 电流承受能力：
- 峰值脉冲电流（10/1000µs）：8A
- 峰值脉冲功率：350W
- 电气特性：
- 不同频率下的电容：80pF @ 1MHz（最大）
- 工作温度：模块工作温度范围为-65°C 到 150°C。
- 封装类型：SOD-323（也称SC-76），适用于表面贴装技术（SMT）。
三、功能与应用
瞬态抑制二极管SD24-7的设计初衷是用于保护敏感电子组件免受瞬态电压尖峰的影响。它主要用于以下几个方面：
电源线路保护：在电源电路中，SD24-7可以通过及时钳位过压，防止电流涌入对电源组件产生毁灭性的影响。这在现代电子设备（如笔记本电脑、手机及其他嵌入式系统）的电源管理中尤为重要。
信号线路保护：瞬态抑制二极管同样适用于各类信号线路（例如，数据信号、音频信号传输线路等），确保信号不受过电压干扰，从而维持稳定的数据传输。
静电放电（ESD）保护：在所有电子设备中，静电放电都是一个常见的威胁。SD24-7的高电流承受能力和快速反应特性使其非常适合用作ESD保护器件，有效延长电路的使用寿命。
四、优势与特点
高耐压能力：SD24-7的反向断态电压高达24V，击穿电压高于26V，能够满足多种应用环境的需求。
快速响应时间：它设计用于快速响应瞬态电压事件，从而实现快速的出射电流钳位，保护后端电路。
小型化封装：SOD-323封装形式使得SD24-7适合空间有限的应用，特别是在现代电子设备中，组件的小型化设计越来越受到重视。
优异的工作温度范围：SD24-7的工作温度范围从-65°C至150°C，具有极高的环境适应性，适用于极端环境条件。
五、总结
SD24-7瞬态抑制二极管提供了一种可靠的解决方案，用于保护电子设备免受瞬态过电压影响。凭借其优异的电气特性、高耐压能力及广泛的应用场景，SD24-7成为工程师在设计敏感电子设备时的理想选择。无论是在电源管理、信号完整性控制还是静电放电防护方面，SD24-7都能为多种应用提供强有力的保护，确保系统的稳定性和长久的工作寿命。
