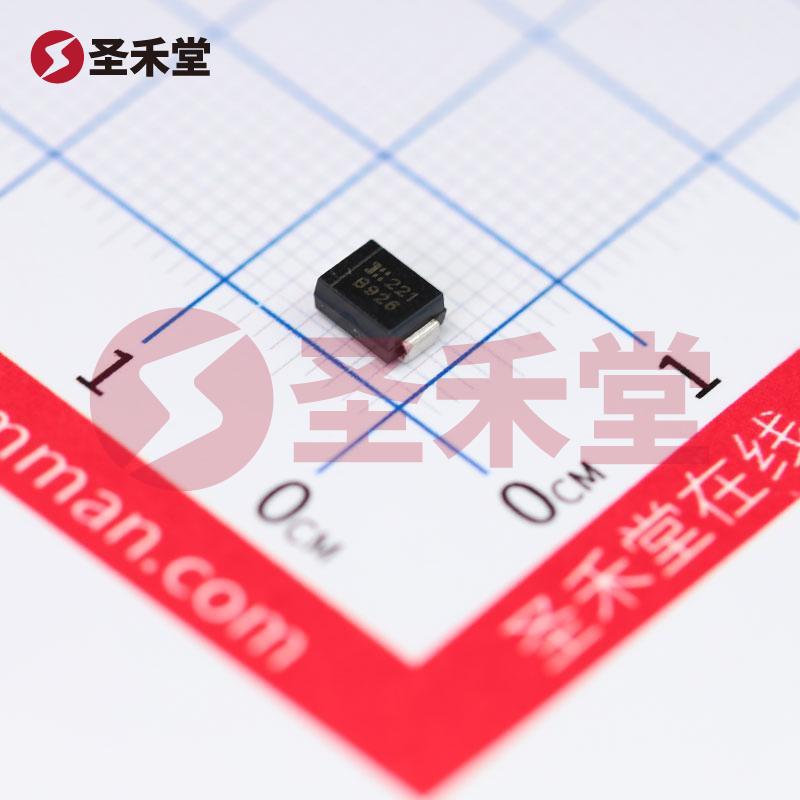

注：图像仅供参考，请参阅产品规格
1SMB5926B-13
- 商品编码： BM0107672266复制
- 品牌： DIODES(美台)复制
- 封装： SMB复制
- 包装： 编带复制
- 重量： 0.148g复制
- 描述： 稳压二极管 独立式 11V 3W 1uA@8.4V复制
1SMB5926B-13参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 稳压值(标称值) | 11V |
| 反向电流(Ir) | 1uA@8.4V |
| 稳压值(范围) | 10.45V~11.55V |
属性 | 参数值 |
|---|---|
| 耗散功率(Pd) | 550mW |
| 阻抗(Zzt) | 5.5Ω |
| 阻抗(Zzk) | 550Ω |
| 工作结温范围 | -65℃~+150℃ |
1SMB5926B-13手册
1SMB5926B-13概述
1SMB5926B-13 产品概述
一、基本信息
1SMB5926B-13 是由美国迪奥电子（Diodes Incorporated）制造的独立式稳压二极管，具有广泛的应用场景，特别是在电压稳定和过电压保护等领域。此产品封装采用SMB（DO-214AA），适用于表面贴装（SMD）技术，便于高密度线路板的设计与制作。其工作温度范围广泛，从-65°C至150°C，使其能够在极端环境条件下可靠运行。
二、产品特性
电压规格：此稳压二极管的标称齐纳电压（Vz）为11V，意味着它能在电路中提供稳定的电压输出，适合用于不同类型的电源管理应用。此特性对于过滤和降低输出电压的波动非常重要，能够有效保护后级电路免受过压损害。
功率性能：产品的最大功率为3W，结合其电压特性，对于许多应用而言，充分满足了功率需求。这一特性非常适合于大多数电压调节和保护应用。
反向泄漏电流：在8.4V的工作条件下，1SMB5926B-13的反向泄漏电流为1µA，体现了其低损耗特性。这对于电源电路设计来说至关重要，因为低反向泄漏电流可以减少能量损失和发热，从而提高整体能效。
正向电压：对于正向电流（If）为200mA的情况下，正向电压（Vf）为1.5V。这一参数对于电流流过时电压的控制非常重要，能够确保连接的负载获得稳定的电源提供。
阻抗特性：其最大阻抗（Zzt）为5.5 Ohms，这意味着该齐纳二极管在小信号条件下的反应相对快速，为电路提供了迅速的保护能力。
三、应用场景
1SMB5926B-13广泛应用于多个电子设备和电路中，主要应用场景包括：
- 电源适配器：在多种类型的电源适配器上提供保护，稳定输出电压，确保设备安全运行。
- 抑制电压尖峰：在电源线和其它敏感电路中用作过电压保护，防止高电压瞬态导致的电路损坏。
- 电流钳位电路：在一些需要保护的电路中，作为齿轮，保证电流与电压在安全范围内运行。
- 汽车电子：在汽车电子设备中稳定电源，保护仪表盘及各类传感器。
- 消费电子：在智能手机、平板电脑及其他便携式设备中，用于保护电路免受电压波动的影响。
四、优势总结
1SMB5926B-13 是一个有力的解决方案，凭借其可靠的性能和广泛的应用能力，为设计工程师提供了一种有效的电源管理工具。其高度的工作温度范围、低反向泄漏和合理的正向电压，显著提升了它在复杂电源环境下的应用能力，同时也减少了潜在电路损坏的风险。
在选择稳压二极管时，1SMB5926B-13的电气特性、响应速度和高温稳定性，使其成为多种电气系统理想的选择。无论是用于消费类电子、工业控制还是汽车电子，都能够提供稳定且高效的电源解决方案，为现代电子产品的可靠性和持久性奠定了基础。
总之，1SMB5926B-13以其优秀的技术参数和广泛的适用性，成为设计师在选购稳压二极管时的首选产品之一，助力各类电子设备在复杂环境下的可靠运行。
