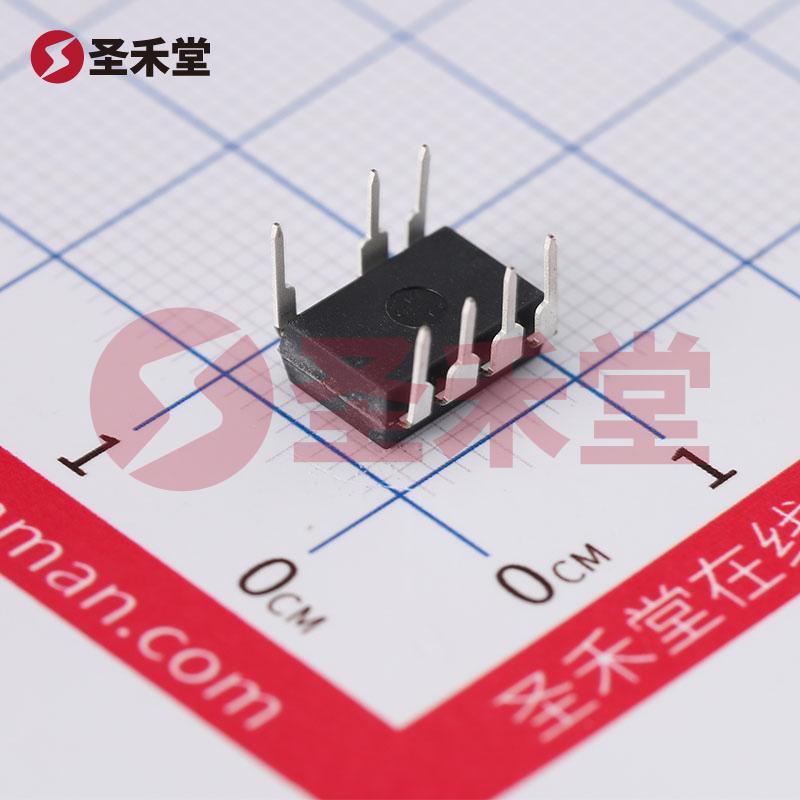

注：图像仅供参考，请参阅产品规格
TNY268PN参数
属性 | 参数值 |
|---|---|
| 是否隔离 | 隔离 |
| 开关频率 | 132kHz |
| 最大占空比 | 65% |
| 晶体管耐压 | 700V |
属性 | 参数值 |
|---|---|
| 拓扑结构 | 反激式 |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP) |
| 工作温度 | -40℃~+150℃@(Tj) |
| 反馈方式 | 副边反馈 |
TNY268PN手册
TNY268PN概述
TNY268PN 产品概述
1. 概述
TNY268PN 是由 Power Integrations（帕沃英蒂格盛）推出的一款高性能 AC-DC 转换控制器和稳压器，采用反激拓扑结构，特别适用于小功率电源的设计。这款设备集成了多项保护功能与高效能性能，能够在极低的功耗和广泛的工作温度范围内运行。凭借其强大的功率处理能力和出色的电气特性，TNY268PN 在现代电源管理应用中得到了广泛应用。
2. 基本参数
- 内部开关: 是
- 电压 -击穿: 700V
- 工作频率: 132kHz
- 功率: 23W
- 占空比: 65%
- 工作温度范围: -40°C ~ 150°C（TJ）
- 封装类型: PDIP-8-B
- 输出隔离: 隔离
- 安装类型: 通孔
- 故障保护机制: 包括限流、开环、超温和短路保护
- 控制特性: EN (Enable)
3. 应用场景
TNY268PN 主要针对低功耗、低成本电源应用，广泛应用于：
- 家庭电器配件
- 电子设备的电源适配器
- LED 照明控制电路
- 工业自动化设备
- 各类消费电子产品，如音响设备、手机充电器等
- 物联网设备的供电解决方案
4. 设计特点
效率与功率密度: TNY268PN 能够实现高达 23W 的功率输出，并在132kHz的开关频率下，维持高效能。通过优化的反激拓扑结构，该控制器能在不增加电源体积的情况下，提升功率密度，满足现代小型化电源的需求。
安全保护机制: TNY268PN 配备了多种故障保护机制，包括限流保护、开路保护、超温保护及短路保护，为使用者提供安全可靠的操作环境。这意味着，在极端工况或者突发事件下，设备能够自动切断电源，防止进一步损坏或安全隐患。
温度适应性: TNY268PN 的工作温度范围宽广，从 -40°C 到 +150°C，能够适应各种工业及环境应用条件。这一特性使得该产品在恶劣环境下仍然保持良好的性能，进一步扩展了其适用范围。
5. 集成设计
TNY268PN 采用 DIP-8B 封装，这种封装形式具有良好的散热性能和电气连接性，适合于通过通孔安装方式的线路板设计。集成的设计减少了外部元器件的需求，简化了电路布局，降低了开发成本和时间。
6. 总结
总之，TNY268PN 是一款功能强大、性能可靠的 AC-DC 控制器，能够在多种电源应用中提供高效稳定的电能转化。具备700V的电压击穿能力、132kHz的开关频率，以及多种故障保护设计，使其成为多种电子产品的理想选择。无论是在产品的性能优化、成本控制还是在设备的安全性上，TNY268PN 都展示了其广泛的应用潜力。通过选择 TNY268PN，设计工程师能够确保他们的电源解决方案具备更高的效率、更强的可靠性及更优的用户体验。
