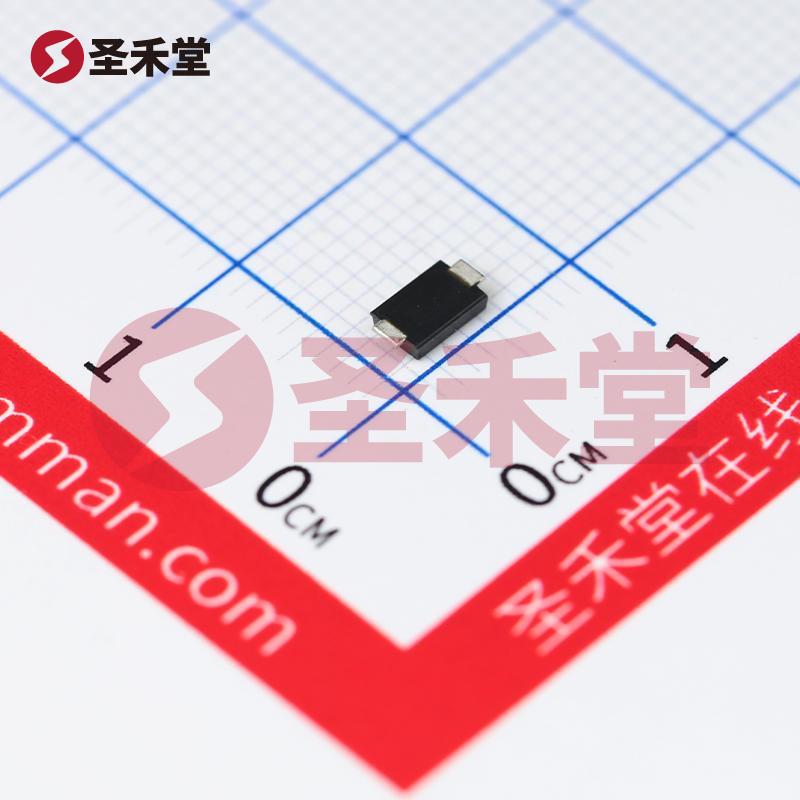

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

P4SMAJ6.5ADF-13

商品编码: BM0127477542
品牌 :
DIODES(美台)
封装 :
DFLAT
包装 :
编带
重量 :
-
描述 :
TVS二极管
库存 :
9455(起订量1,增量1)
批次 :
22+
数量 :
X
0.723
按整 :
圆盘(1圆盘有10000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.723
--
100+
¥0.498
--
500+
¥0.453
--
2500+
¥0.42
--
5000+
¥0.392
--
100000+
产品参数
产品手册
产品概述

P4SMAJ6.5ADF-13参数

反向截止电压(Vrwm)6.5V最大钳位电压11.2V
峰值脉冲电流(Ipp)35.7A峰值脉冲功率(Ppp)400W
击穿电压7.22V反向漏电流(Ir)250uA
类型TVS

P4SMAJ6.5ADF-13手册

P4SMAJ6.5ADF-13概述

P4SMAJ6.5ADF-13 产品概述

1. 概述

P4SMAJ6.5ADF-13 是由Diodes Incorporated制造的一款高性能齐纳二极管,专为瞬态电压抑制 (TVS) 应用设计。该元件能够有效保护敏感电子设备免受高电压瞬态干扰的影响,其主要应用于电源线路和信号线的过压保护。

2. 主要特性

  • 制造商及品牌: 该元件由享有盛誉的Diodes Incorporated(美台)生产,其产品以高质量和可靠性著称。
  • 封装规格: P4SMAJ6.5ADF-13 采用 D-Flat 封装,具备表面贴装型设计,这使得它能够很好地适用于现代电子设备的小型化需求。
  • 电压特性:
    • Typical Reverse Stand-off Voltage (V_RWM): 6.5V
    • Minimum Breakdown Voltage (V_BR): 7.22V
    • Maximum Clamping Voltage (V_C) at different Ipp: 11.2V

此二极管的这几项电压参数表明其在工作状态下具备较好的保护能力,可以有效防止高电压对电路造成损坏。

  • 峰值脉冲电流 (I_pp): 该器件在10/1000µs的脉冲条件下,能够承受高达35.7A的峰值脉冲电流,适用于瞬态短时间内的高电流冲击。
  • 功率处理能力: 最大瞬态功率为400W,适合处理高能量的电压波动和电流冲击。
  • 工作温度范围: 该器件具有广泛的工作温度范围,从-55°C到150°C(TJ),可以在极端环境下可靠工作。

3. 应用场景

P4SMAJ6.5ADF-13 主要应用于多种电子产品和电路中,尤其是在以下场合:

  • 电源线路保护: 适用于电源输入端和电源模块的瞬态电压抑制,防止雷电、静电放电(ESD)等现象引起的电压尖峰。
  • 信号线保护: 在通讯设备、数据传输系统中,保护信号线免受瞬态过压干扰,确保信号传输的可靠性。
  • 消费电子产品: 适合用于智能手机、平板电脑、电脑主板等方便移动的电子设备,保护电路的稳定性和安全性。

4. 性能与优势

P4SMAJ6.5ADF-13 提供卓越的瞬态响应速度,能够在极短时间内抑制过压情况,从而双重保护电路的安全与稳定。这种器件的优势在于它的高承受能力和宽广的适用温度范围,使得它在各种应用中均能保持优异的表现。

5. 结论

作为一种高性能的TVS二极管,P4SMAJ6.5ADF-13 在众多电子产品及电路中扮演着至关重要的角色。其卓越的电压与电流特性、宽广的工作温度范围以及高功率处理能力,使得它成为现代电子系统中不可或缺的保护元件。选用P4SMAJ6.5ADF-13,对于提升电子系统的抗干扰能力和安全性,具有重大意义,是仿制和设计电路时的理想选择。
