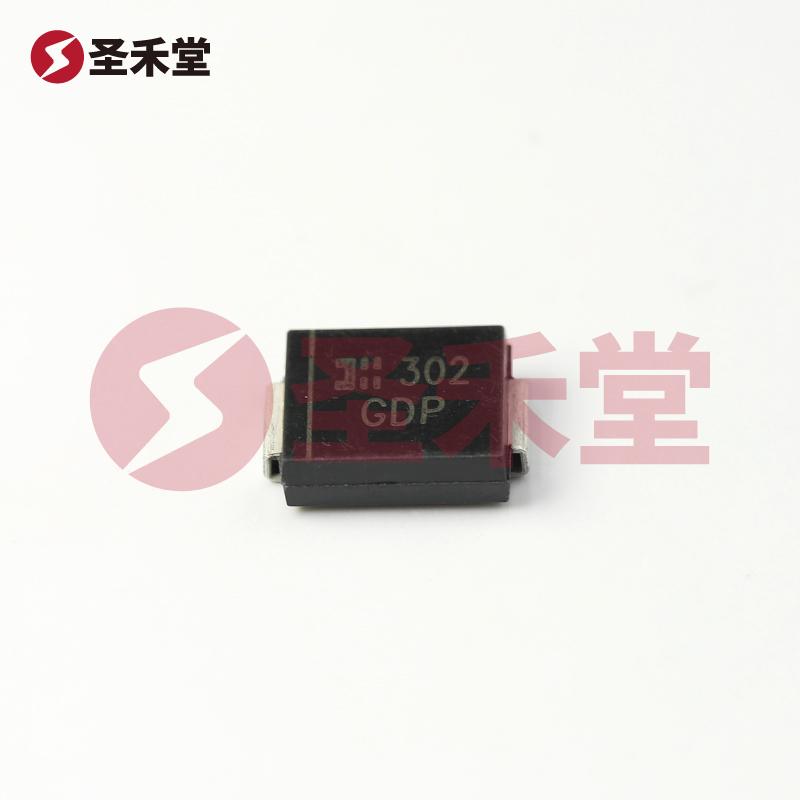

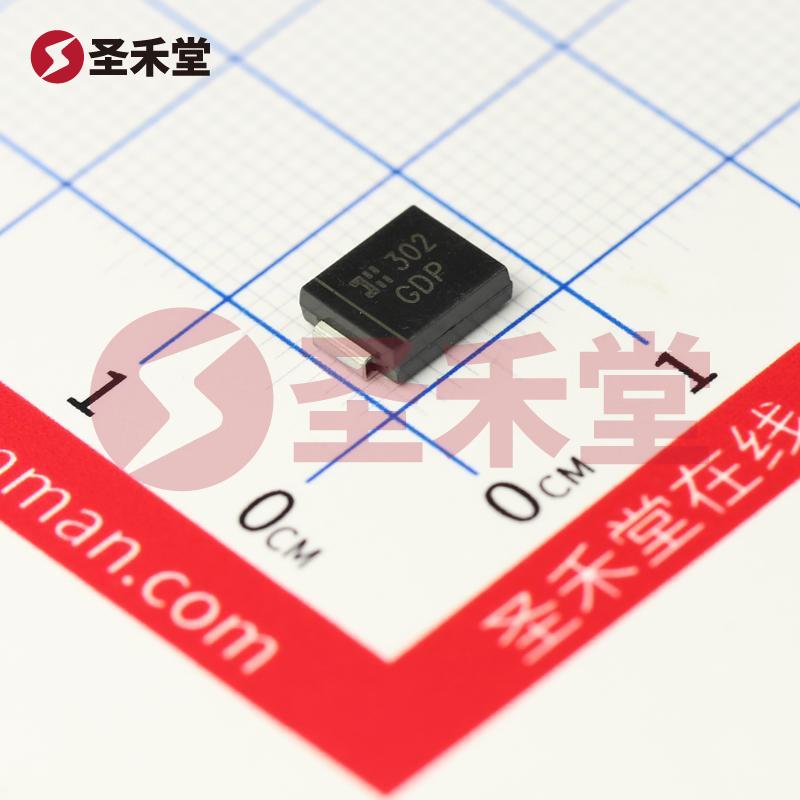

注：图像仅供参考，请参阅产品规格
SMCJ7.5A-13-F
- 商品编码： BM0084328574复制
- 品牌： DIODES(美台)复制
- 封装： SMC复制
- 包装： 编带复制
- 重量： 0.000340复制
- 描述： Diode: TVS; 1.5kW; 8.33÷9.21V; 116.3A; unidirectional;复制
SMCJ7.5A-13-F参数
属性 | 参数值 |
|---|---|
| 极性 | 单向 |
| 反向截止电压(Vrwm) | 7.5V |
| 钳位电压 | 12.9V |
| 峰值脉冲电流(Ipp) | 116.3A |
| 峰值脉冲功率(Ppp) | 1.5kW |
属性 | 参数值 |
|---|---|
| 击穿电压(VBR) | 9.21V |
| 反向电流(Ir) | 100uA |
| 工作温度 | -55℃~+150℃ |
| 类型 | TVS |
SMCJ7.5A-13-F手册
SMCJ7.5A-13-F概述
产品概述：SMCJ7.5A-13-F TVS二极管
基础信息
SMCJ7.5A-13-F 是一款由DIODES（美台）公司制造的瞬态电压抑制二极管（TVS Diode），用于保护敏感电路免受电压瞬变的影响。这种二极管采用先进的半导体技术，具有优异的反向击穿电压特性，并适用于广泛的电子应用中，尤其是在电源线路和信号线路的过电压保护方面。
主要参数
- 类型: 齐纳（TVS）
- 单向通道: 1
- 反向断态电压（典型值）: 7.5V
- 击穿电压（最小值）: 8.33V
- 最大箝位电压（不同Ipp时）: 12.9V
- 峰值脉冲电流（10/1000µs）: 116.3A
- 功率（峰值脉冲）: 1500W（1.5kW）
- 电源线路保护: 无
- 应用: 通用
- 工作温度范围: -55°C ~ 150°C（结温TJ）
- 封装类型: SMC（DO-214AB）
性能特点
SMCJ7.5A-13-F 具备高效的瞬态电流处理能力，这使其非常适用于各种工业和消费电子设备的电气保护。其峰值脉冲电流的能力高达116.3A，峰值功率达到1.5kW，可以有效抑制高能量的瞬态过压事件，从而保护后端设备的安全。
工作温度及环境适应性
该二极管的工作温度范围广泛，从-55°C到150°C，这使其能够在极端温度条件下稳定工作。因此，SMCJ7.5A-13-F 可以广泛应用于汽车电子、通讯设备、计算机及其他工业应用中，适应各种环境条件。
应用场景
电源线路: SMCJ7.5A-13-F 可用于电源线路的过电压保护，避免因雷击、电源切换等因素造成的瞬态电流冲击，确保设备的安全和稳定运行。
信号线路: 在数据通信和信号传输调节线路中，该二极管能够防止电压突变引起的数据丢失或设备损坏，保证信号传输的完整性。
汽车电子: 对于现代汽车的电子组件，SMCJ7.5A-13-F 发挥着至关重要的保护作用，有效隔离由于发动机发电机噪声、短路等引发的瞬态电压。
电气设备保护: 各类电气设备如开关电源、配电变压器等，都能够通过使用 SMJ7.5A-13-F 来进行有效的过压保护。
安装及封装
SMCJ7.5A-13-F 采用表面贴装型SMC封装，适合自动化生产线的贴装工艺。其封装设计旨在提供更好的散热性能，并能够节省空间，方便在紧凑的电路板设计中灵活布局。
总结
作为一款高性能的瞬态电压抑制二极管，SMCJ7.5A-13-F能够为用户提供理想的电压保护解决方案。凭借其卓越的性能参数及广泛的工作温度范围，适合用于多种高要求的应用场景中，是确保电路设备安全可靠运行的重要选择。选择SMCJ7.5A-13-F，能够让设计工程师在电路保护方面更加从容与自信。
