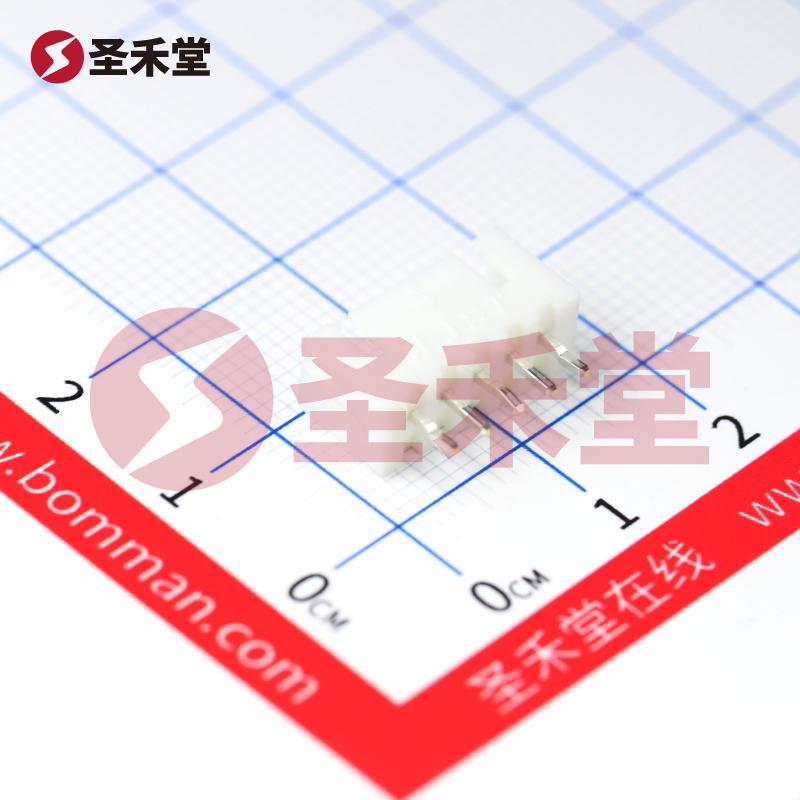

产品概述:B5B-XH-AM(LF)(SN)

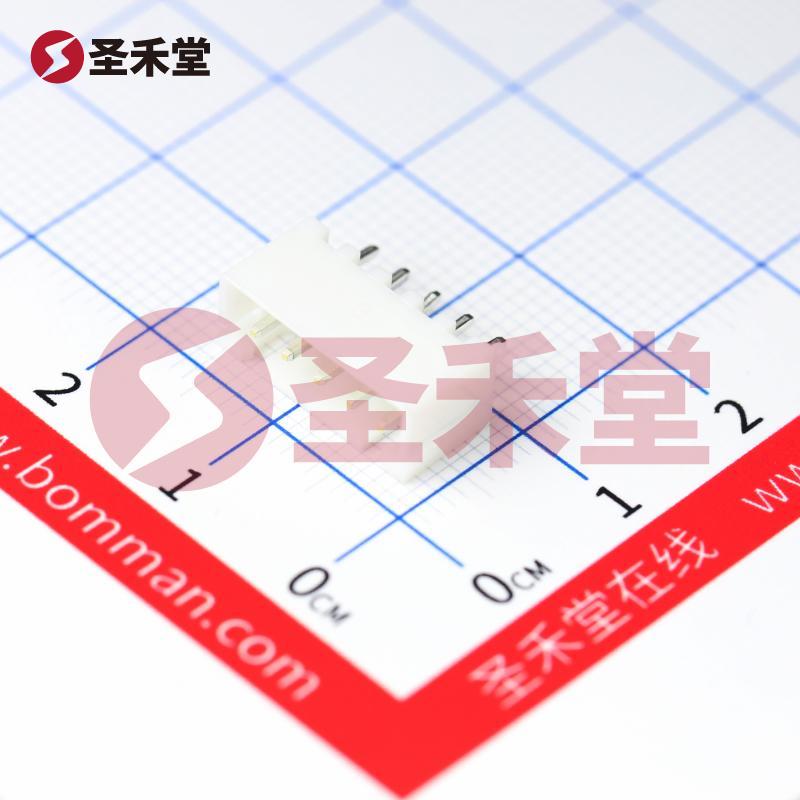

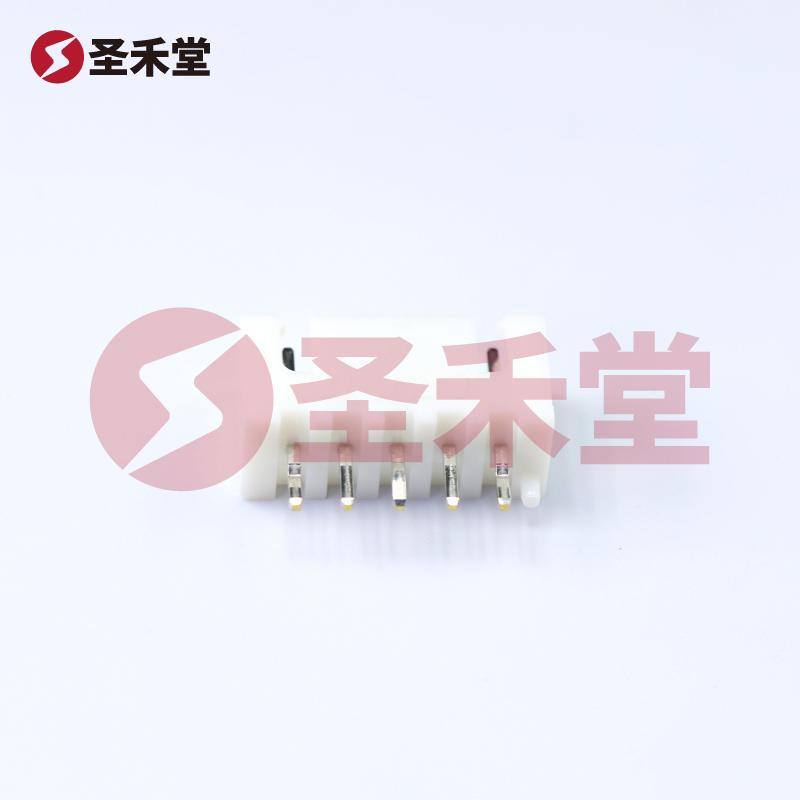

一、产品简介
B5B-XH-AM(LF)(SN)是一款由JST公司生产的高性能电子连接器,属于线对板(Wire-to-Board)连接器系列,具有5个针位和2.5mm的间距设计。其优越的电气性能和便捷的安装方式,使其广泛应用于各种电子和电气设备中,特别适用于需要高可靠性连接的场合。
二、基本参数
- 连接器类型: 接头(Connector)
- 触头类型: 公形引脚(Male Pins)
- 间距 - 配接: 0.098英寸(2.50mm)
- 针位数: 5
- 排数: 1
- 加载的针位数: 所有
- 样式: 板至电缆/导线(Board to Wire)
- 护罩: 带遮蔽 - 4 墙(Shielded)
- 安装类型: 通孔(Through Hole)
- 端接: 压接(Crimp)、焊接(Soldering)
- 紧固类型: 销锁(Pin Lock)
- 接触长度 - 柱: 0.134英寸(3.40mm)
- 绝缘高度: 0.276英寸(7.00mm)
- 触头形状: 方形(Square)
- 触头表面处理 - 配接: 锡(Tin)
- 触头表面处理 - 柱: 锡(Tin)
- 触头材料: 黄铜(Brass)
- 绝缘材料: 聚酰胺(PA66)、尼龙 6/6
- 特性: 板导轨(Board Rail)
- 工作温度: -25°C ~ 85°C
- 材料可燃性等级: UL94 V-0
- 绝缘颜色: 天然(Natural)
- 额定电流(安培): 3A
- 额定电压: 250V
三、应用场景
B5B-XH-AM(LF)(SN)连接器因其可靠的电气性能和耐用的材料选择,适用于多种应用场景,包括:
- 消费电子:如电脑、电视和家用电器的内部连接。
- 工业设备:在各类测量与控制设备中的连接需求。
- 汽车电子:在车载系统与模块的连接,确保安全与可靠性。
- 通讯设备:用于数据传输设备中,以支持高速、稳定的信号传输。
四、产品特点
- 高可靠性:采用黄铜製作的公形引脚和带锡处理的接触面,提升了导电性能及抗氧化能力,更好地保证连接的稳定性与安全性。
- 广泛兼容性:0.098英寸(2.50mm)的标准间距设计,兼容多种 PCB 板,便于组合与迭代设计。
- 多种端接方式:支持压接和焊接的端接形式,灵活适应不同的项目需求,同时提高了装配的便捷性。
- 温度与环境适应性:其工作温度范围为-25°C到85°C,使得该连接器适合在各种环境条件下使用。
- 防火标准:符合UL94 V-0的材料可燃性标准,增强了产品在火灾环境下的安全性。
五、总结
B5B-XH-AM(LF)(SN)连接器凭借其卓越的性能和可靠的设计,成为电子设备制造商的首选之一。无论是工业、汽车还是消费电子领域,此款连接器均能够满足苛刻的应用需求,是确保设备可靠运行的重要组成部分。选择B5B-XH-AM(LF)(SN),无疑是追求高品质电子连接解决方案的明智之选。
