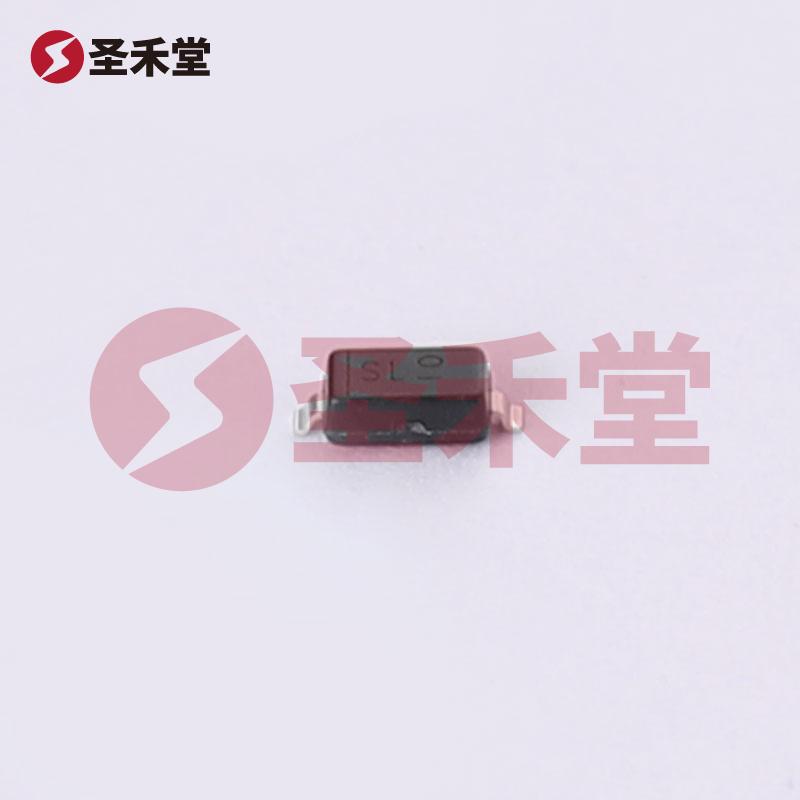

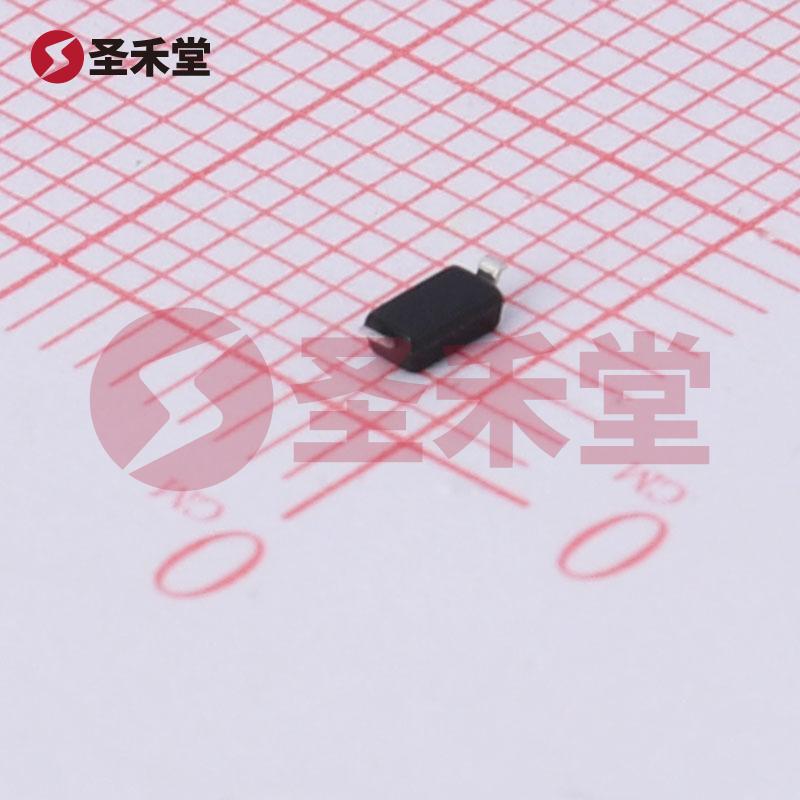

1N5819HW-7-F
- 商品编码： BM0093065091复制
- 品牌： DIODES(美台)复制
- 封装： SOD-123复制
- 包装： 编带复制
- 重量： 0.035g复制
- 描述： 肖特基二极管 450mV@1A 40V 1mA@40V 1A复制
1N5819HW-7-F参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 450mV@1A |
| 直流反向耐压(Vr) | 40V |
| 整流电流 | 1A |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 1mA@40V |
| 工作结温范围 | -65℃~+150℃ |
| 非重复峰值浪涌电流 (Ifsm) | 25A |
1N5819HW-7-F手册
1N5819HW-7-F概述
产品概述：1N5819HW-7-F 肖特基二极管
基础信息
1N5819HW-7-F 是一种高性能的肖特基二极管，主要用于需求高效整流和快反应速度的电路设计。这款二极管的主要规格包括：直流反向耐压（Vr）为 40V，平均整流电流（Io）为 1A。正向压降（Vf）为 450mV @ 1A，具备非常低的压降特性，适合在需要降低功耗和提高能效的应用中使用。
主要特点
低正向压降：1N5819HW-7-F 的正向压降在额定电流1A下仅为 450mV，相较于其他类型的二极管，肖特基特性能够显著降低损耗，使其在高效能电源设计中表现优异。
高耐压能力：该产品的额定反向电压高达 40V，可以满足多种应用场景，特别适合用于直流电源的整流电路、开关电源及逆变器中。
快速恢复特性：1N5819HW-7-F 的恢复时间非常快，反向恢复时间小于 500ns，能够很好地支持高频开关应用，降低了在高速转换时的开关损耗。
低反向泄漏电流：在最大反向电压 40V 的条件下，二极管的反向泄漏电流只有 1mA，保证了电路在关断状态下的优秀性能表现，有效减少了待机功耗。
表面贴装设计：其 SOD-123 封装形式支持表面贴装技术，具有良好的焊接性能和空间利用率，方便在现代电子设备中进行集成。
宽工作温度范围：该二极管的工作结温范围为 -65°C 至 +125°C，能够在苛刻的环境下稳定工作，适用于各种工业和消费电子应用。
应用场景
1N5819HW-7-F 在许多场景中都是优选的元件，广泛应用于以下领域：
- 开关电源：在电源转换电路中表现出色，可以应用于 AC-DC 整流。
- 电机驱动：在电机控制中，用作保护二极管，以确保在反向电流情况下的安全操作。
- 逆变器：用于光伏逆变器和其他类型的逆变设备，能够有效提高功率转换效率。
- 便携设备：在电池管理系统中用作整流和保护，尤其是在移动设备和嵌入式系统中，由于其小型和高效的特点受到广泛欢迎。
竞争优势
与传统硅二极管相比，1N5819HW-7-F 肖特基二极管具有更低的正向压降和快速的恢复时间，这使得其在高频和高效率应用中有明显的优势。此外，其低反向泄漏特点使其在长时间工作时，能够显著减少热量产生和功耗，从而提升整体电路的可靠性和耐用性。
结论
综上所述，1N5819HW-7-F 肖特基二极管以其卓越的性能、优秀的热稳定性和广泛的应用范围，成为现代电源管理及信号处理中的关键元件。对于需要低功耗、高效率整流解决方案的设计工程师而言，这款二极管无疑是一个值得考虑的理想选择。
