小米Sound Party蓝牙音箱内部MOSFET方案深度解析

新锐MOSFET方案历久弥坚

在音箱市场，Xiaomi小米拥有着丰富的产品线，2025年10月，小米推出了一款全新产品——Sound Party蓝牙音箱（Xiaomi蓝牙音箱Pro），主打聚会、派对场景，基于强劲的音效和3D幻彩灯光，营造沉浸式的音乐氛围。

这款音箱内部主要配置电池保护板上，搭载了锂电保护IC和XNRUSEMI新锐半导体XR90N02F MOS管。音箱主要电路的主板上，搭载了JL杰理科技JL7016C6蓝牙音频SoC，ACMESEMI至盛ACM8625P音频功放，INJOINIC英集芯IP2363电源管理芯片，Powlicon宝砾微PL30502同步升压转换器，中微爱芯AiP650 LED驱动器，以及APM永源微AP10H03LI MOS管和AGMsemi芯控源AGM311MAP MOS管等方案。

Xiaomi小米Sound Party蓝牙音箱

产品型号：MDZ-39-DB，蓝牙版本：5.4，额定输出功率：1x35W、1x15W，频响范围：60Hz~20kHz，电池：3.7V 5200mAh。



产品参数信息：Xiaomi Sound Party，型号：MDZ-39-DB，输入：5V-3A or 9V-2A or 12V-1A，输出：5V-3A（MAX）。

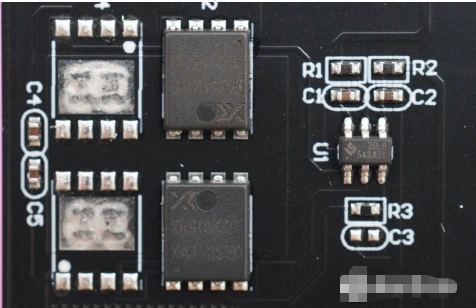

内部电池保护板电路一览。

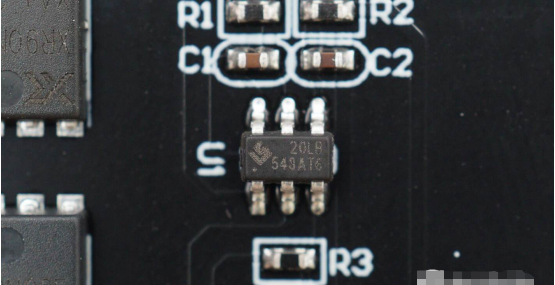

丝印20LB的锂电保护IC，负责电池的过充电、过放电、过电流等保护。



两颗XNRUSEMI新锐半导体XR90N02F MOS管。采用最先进沟槽工艺技术，提高元胞密度，大幅度降低了导通损耗。

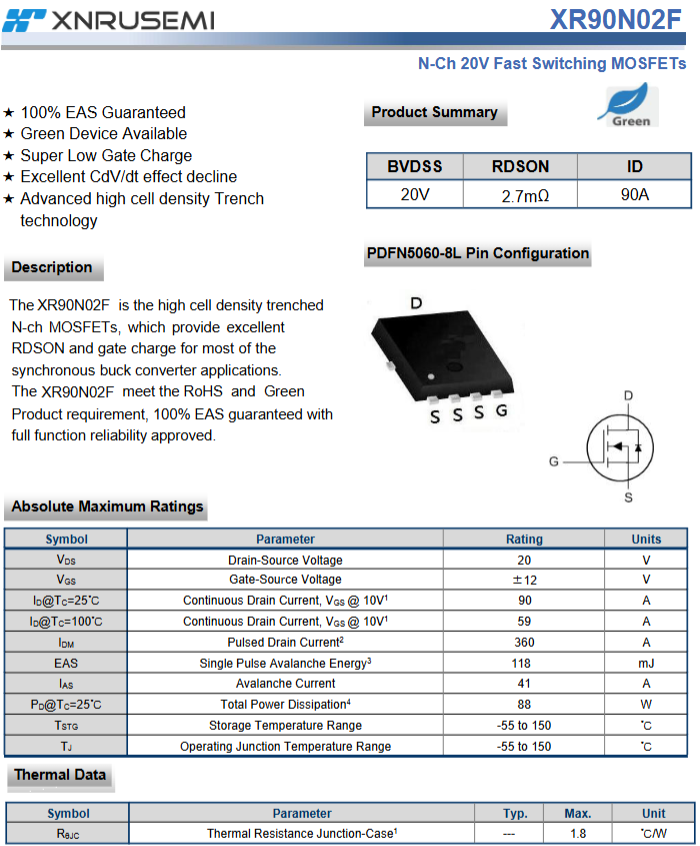

XNRUSEMI新锐半导体XR90N02F详细资料图。

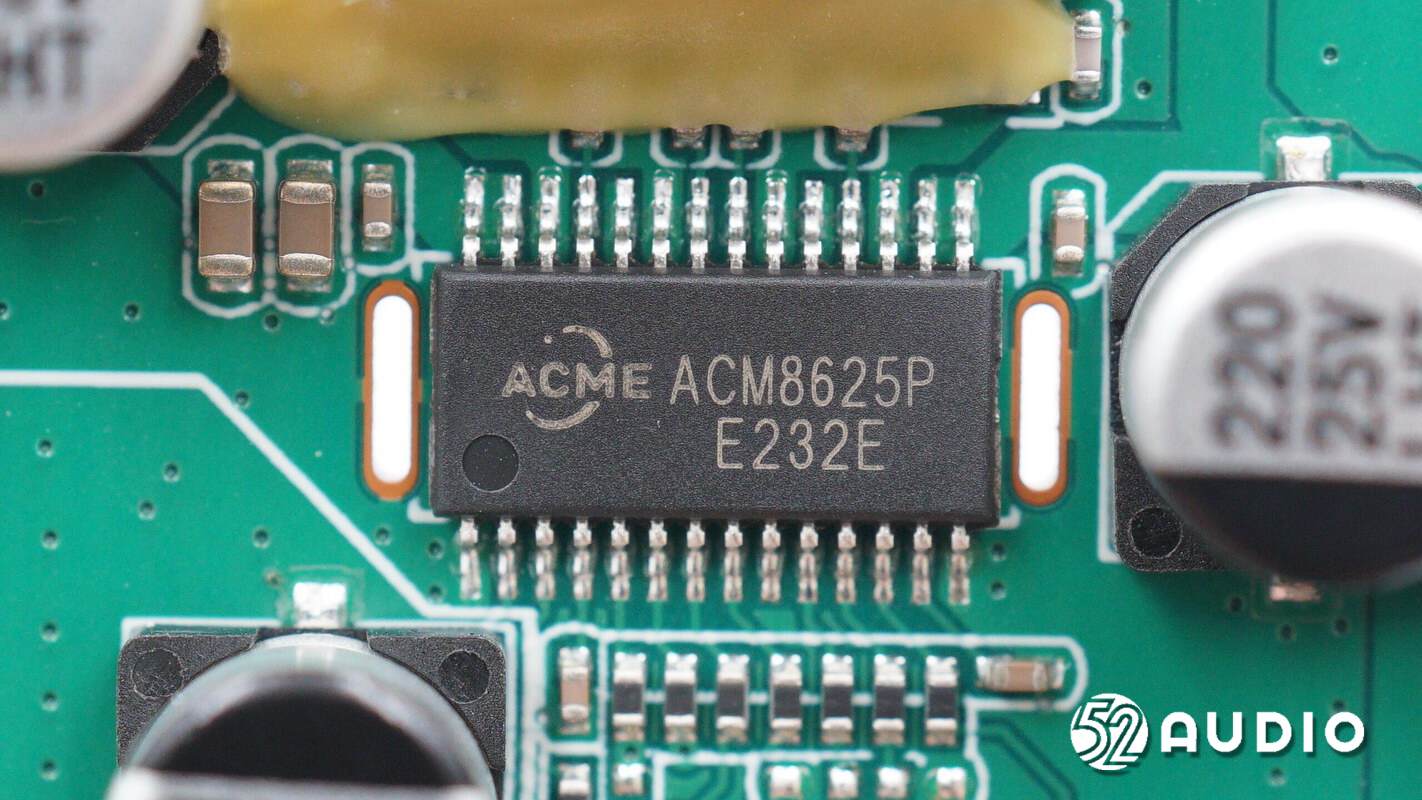

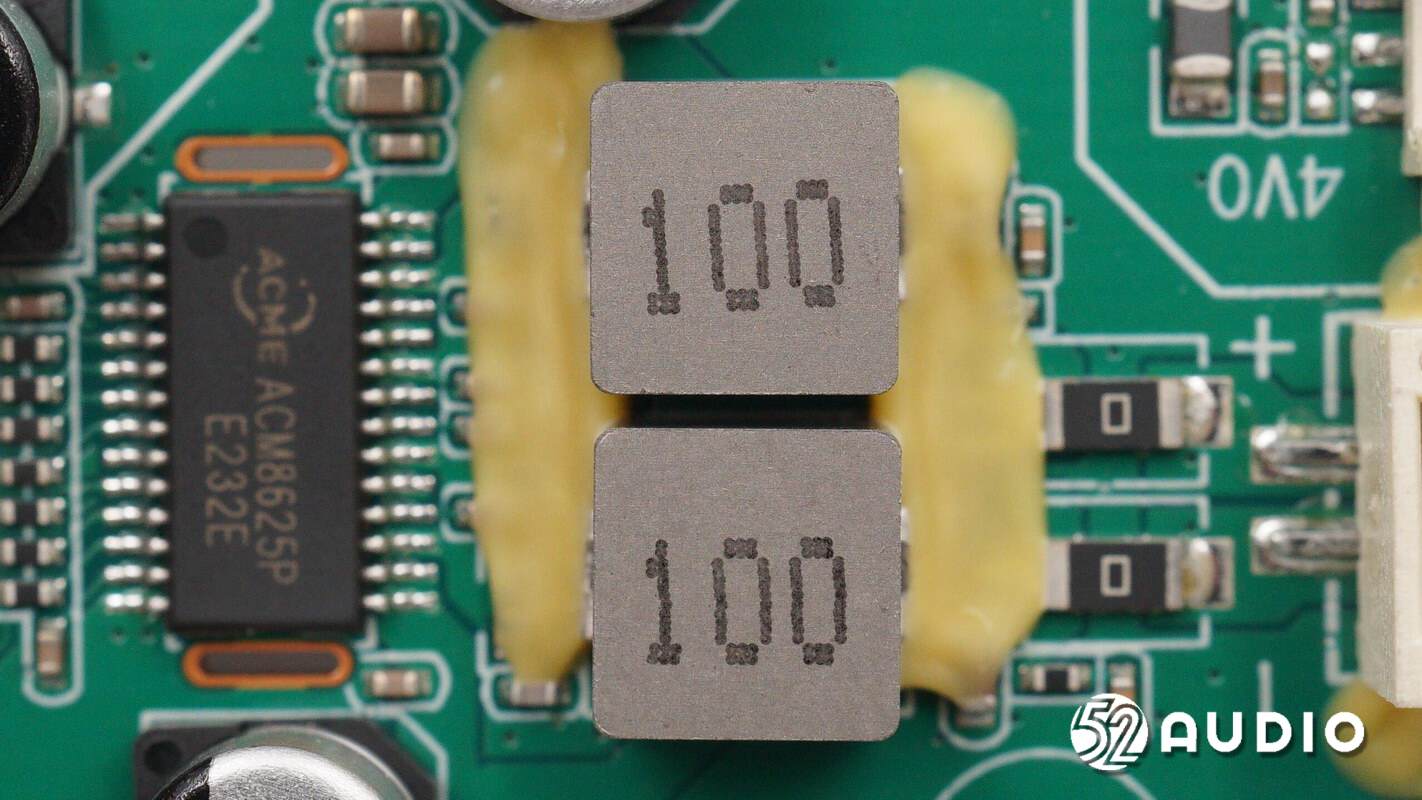

ACMESEMI至盛ACM8625P是一款高度集成、高效率的双通道数字输入D类音频功放，供电电压范围在4.5V-21V，数字电源是3.3V或者1.8V。在6Ω负载下，输出功率可以到2×33W，PBTL模式下4Ω单通道可以输出1×51W @1% THD+N。





为数字音频放大器输出滤波的2颗功率电感。

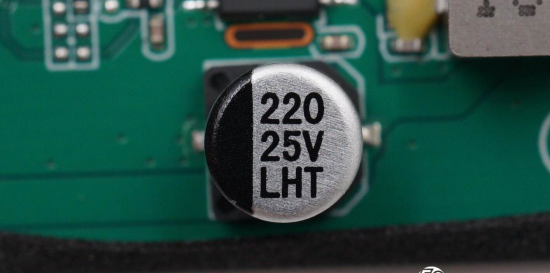

220μF 25V耐压的电容，用于扬声器功放供电滤波。

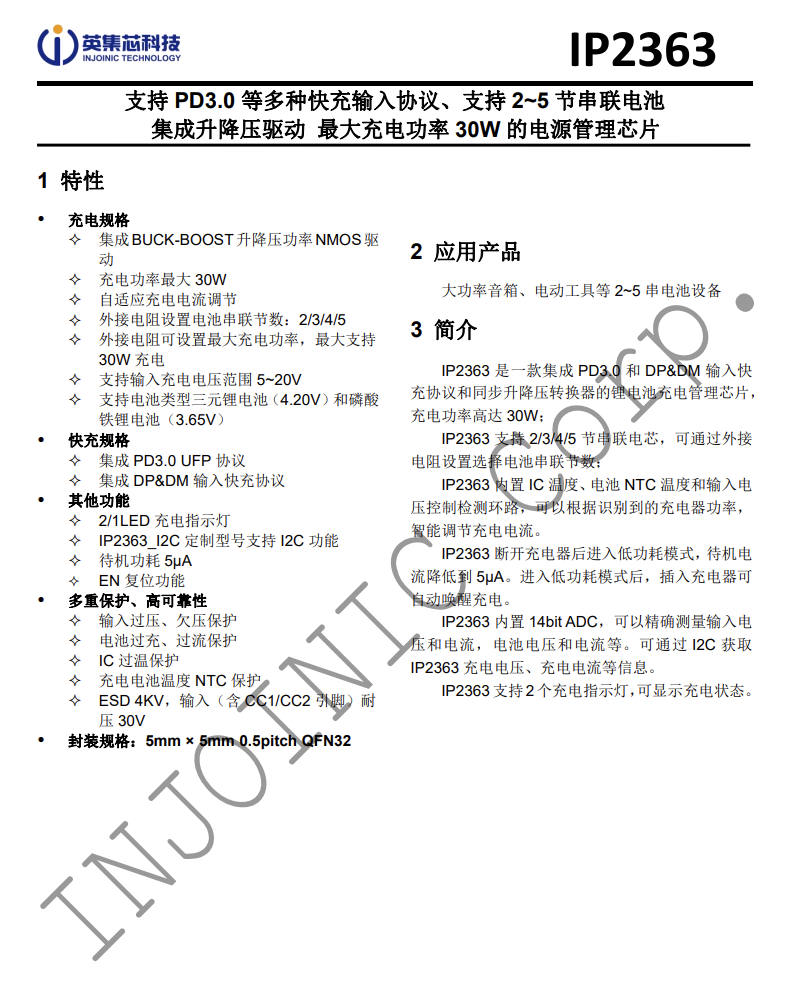

INJOINIC英集芯IP2363电源管理芯片，集成PD3.0和DP&DM输入快充协议和同步升降压转换器，充电功率高达30W。IP2363支持2/3/4/5节串联电芯，可通过外接电阻设置选择电池串联节数；IP2363内置IC温度、电池NTC温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

英集芯IP2363断开充电器后进入低功耗模式，待机电流降低到 5μA。进入低功耗模式后，插入充电器可自动唤醒充电。IP2363内置14bit ADC，可以精确测量输入电压和电流，电池电压和电流等。可通过12C获取IP2363充电电压、充电电流等信息。IP2363支持2个充电指示灯，可显示充电状态。







APM永源微AP10H03LI MOS管，采用先进的沟槽技术，可提供出色的 RDS(ON)、低栅极电荷以及低至2.5V的栅极电压，适合用作电池保护或其他开关应用。

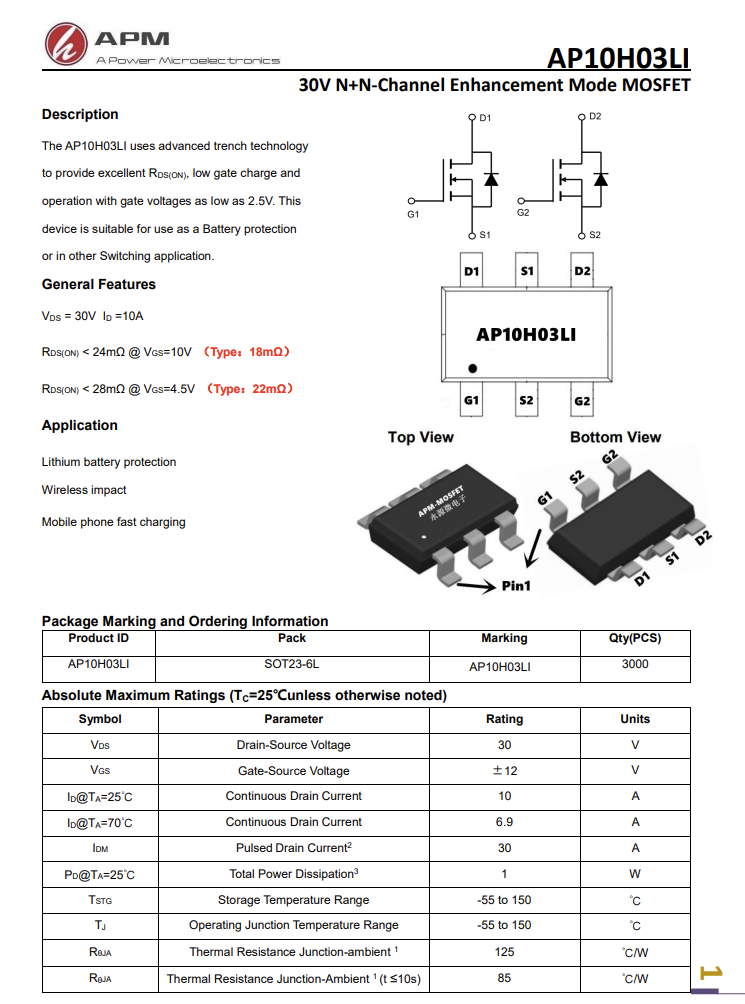

APM永源微AP10H03LI详细资料图。





丝印4R7的功率电感。

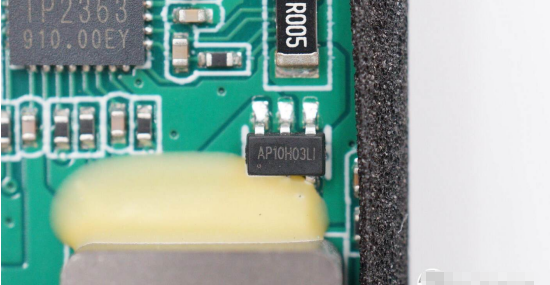

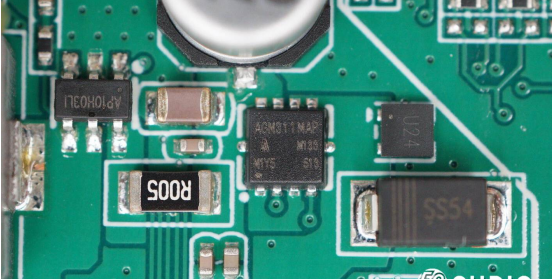

APM永源微AP10H03LI MOS管。





丝印U24的IC。





AGMsemi芯控源AGM311MAP MOS管，双NMOS，耐压30V，导阻10.5mΩ，采用PDFN3.3*3.3封装。





AGMsemi芯控源AGM311MAP详细资料图。

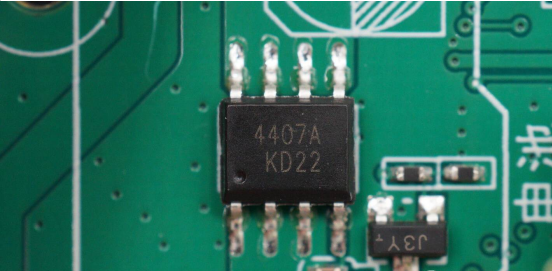

丝印4407A的MOS管。

独行快，众行远。每一颗芯片的背后，承载的是终端客户对用户体验的极致追求，也离不开供应商伙伴对精密制造的极致把控。新锐半导体期待和各品牌商继续紧密协作，将每一个技术难点转化为产品独特的卖点，在激烈的市场竞争中抢占先机。

最后附上Xiaomi小米Sound Party蓝牙音箱的已知物料清单。
