74HCT244D,653

产品概述：74HCT244D,653

1. 概述

74HCT244D,653 是一款由 Nexperia（安世）公司制造的高性能逻辑缓冲器/驱动器。它属于74系列逻辑芯片的一部分，专门设计用于数字电路中需要信号放大和隔离的应用。该元器件具有8个非反向缓冲器的功能，能够有效增强数字信号的驱动能力，适用于各种数据传输和处理项目。

2. 主要特点

• 逻辑类型：74HCT244D是一个非反向缓冲器，能够在输入信号的高逻辑电平下产生相同的输出信号，大幅提升信号的驱动能力。
• 通道数：该器件包含2个独立的4位缓冲单元，使得用户可以在一个封装中实现更高的逻辑信号处理通道。
• 三态输出：具有三态输出功能，可在数据传输过程中有效实现信号的多路复用，提高系统的灵活性和可扩展性。
• 电流规格：在高、低输出状态下，最大输出电流均为6mA，足以驱动多个下游设备，满足高电流负载需求。
• 电压范围：支持4.5V至5.5V的供电电压，适配大多数数字电路的供电要求。

3. 温度及物理规格

74HCT244D的工作温度范围为-40°C至125°C，适用于广泛的工业和商业应用。这使得该器件能够在极端环境下操作，确保系统的稳定性和可靠性。

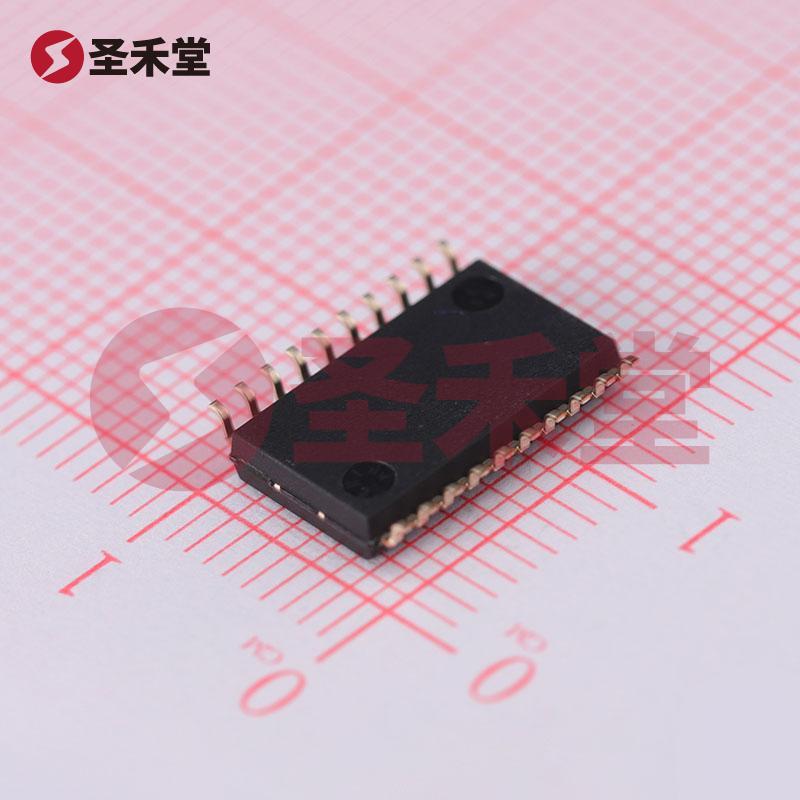

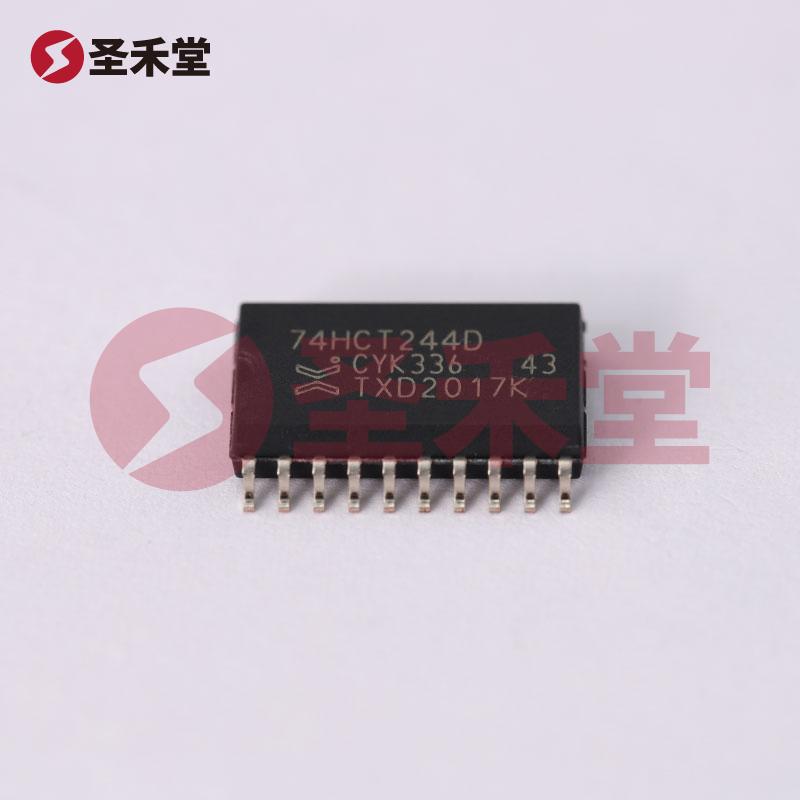

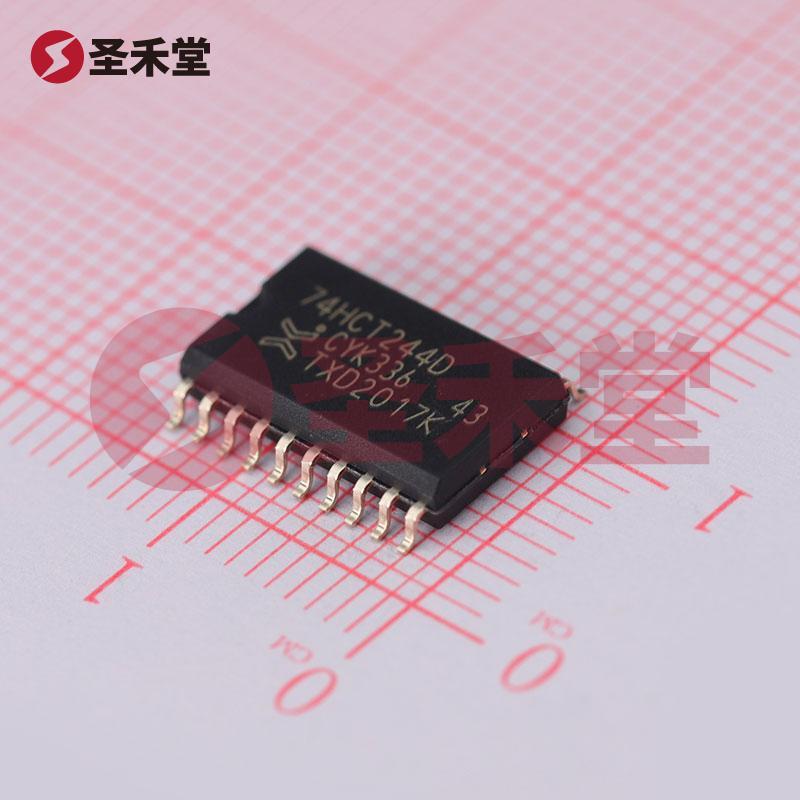

在物理设计方面，74HCT244D采用20-SOIC（0.295"，7.50mm宽）封装形式，支持表面贴装（SMD）技术。这种封装方式不仅减小了设备的占用空间，也便于自动化组装和生产。

4. 应用场景

74HCT244D主要应用于各种逻辑电路的信号处理，例如：

• 数据总线驱动：在微处理器系统中，可以用于总线信号的驱动和缓冲，确保信号的完整性和稳定性。
• 数字信号衰减补偿：在长距离传输时，信号可能会衰减，通过74HCT244D的使用，可以有效补偿这一衰减，提升信号的质量和传输效率。
• 多路复用器：在需要多通道数据传输的情况下，74HCT244D的三态输出功能使其成为构建多路复用器的理想选择。
• 级联增益提升：适用于多个逻辑器件的级联设计，以增强驱动能力和系统的扩展性。

5. 硬件设计考虑

在设计电子产品时，需要确保74HCT244D的接入和配置合乎标准，以防止电流过载和温度过高带来的损害。采用适当的PCB布局可以减少传输延迟和电磁干扰，提升整体系统性能。同时，鉴于其表面贴装型的特性，在焊接和组装过程中需注意防静电及温度控制。

6. 总结

74HCT244D,653 作为一款多功能、稳定的逻辑缓冲器，广泛应用于现代电子设计中。其高电流输出、广泛的供电电压范围及优越的温度特性，使其成为多种数字电路设计中不可或缺的基础元器件。无论是在工业控制、消费电子还是通信设备中，74HCT244D都能助力实现高效和可靠的信号处理与传输。
