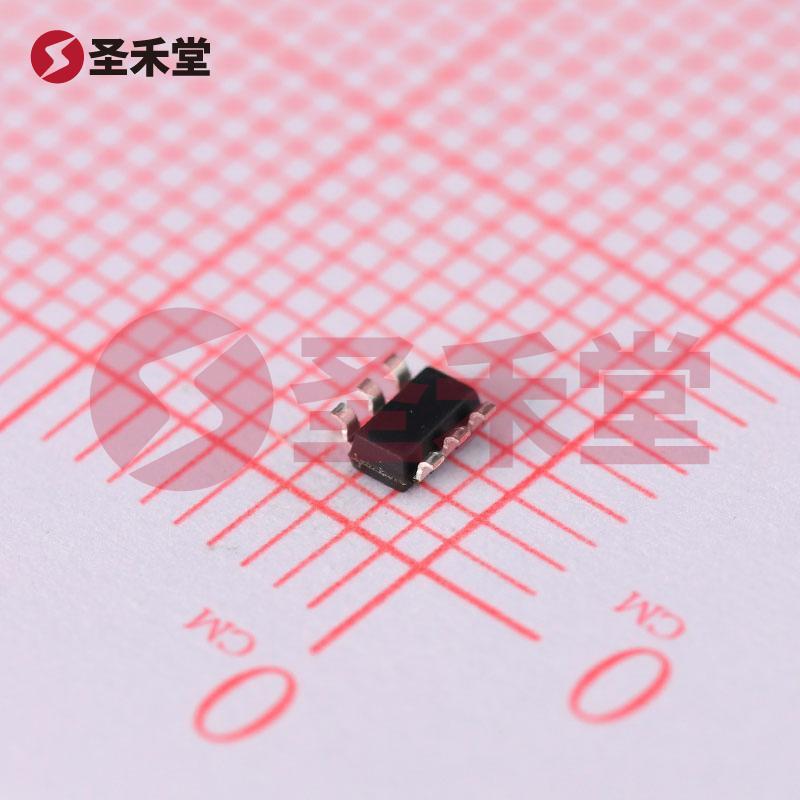

注：图像仅供参考，请参阅产品规格
- 商品编码： BM0000279641复制
- 品牌： DIODES(美台)复制
- 封装： SOT-23-6复制
- 包装： 编带复制
- 重量： 0.054g复制
- 描述： 电流感应放大器 600uA -40℃~+105℃ 单路复制
属性 | 参数值 |
|---|---|
| 放大器数 | 双路 |
| 输入偏置电流(Ib) | 50nA |
| 工作温度 | -40℃~+105℃ |
| 最大电源宽度(Vdd-Vss) | 20V |
属性 | 参数值 |
|---|---|
| 单电源 | 2.5V~18V |
| 静态电流(Iq) | 600uA |
| 输出电流 | 27mA |
AP4313KTR-G1 产品概述
概述
AP4313KTR-G1 是一款高性能的电流检测放大器，专为精确测量和监控电流而设计。这款电流感应放大器使用表面贴装(SSM)封装，具有优异的电气性能和广泛的应用范围，非常适合在紧凑的电路设计中使用。它的工作温度范围为-40°C至105°C，确保在各种工业和商业环境中都能稳定运行。同时，该器件的额定供电电压范围为2.5V至18V，适配大多数常见的电源设计。
主要特点
电流检测能力： AP4313KTR-G1的核心功能是其电流检测能力。可通过其设计精度来监测电流变化，从而为电源管理、电流限制和保护电路提供有效支持。
高输入阻抗： 该设备提供高达50nA的输入偏置电流，确保对电流测量的更小干扰。这一特性对于精确电流传感器至关重要，避免了由于测量本身导致的误差。
高输出驱动能力： AP4313KTR-G1具有单路的设计，并能够在50mA的输出能力下稳定工作，非常适合直接连接到下游电路中。
低功耗设计： 本产品在600µA的供电电流下运行，具有出色的能量效率，适合用于对功耗要求严格的移动设备和小型电子产品。
宽广的供电电压范围： 其供电电压范围为2.5V到18V，使得AP4313KTR-G1能够在广泛的应用中工作，适用性极高。
可靠性： AP4313KTR-G1的设计符合工业标准标准，具备优良的耐环境性能和长期稳定性，确保在恶劣环境中仍能正常发挥作用。
应用场景
AP4313KTR-G1广泛应用于以下领域：
电源管理：该放大器能够监测电源系统的电流，确保电源的有效管理和保护，避免过流和短路等故障。
电池监测：在电池供电的设备中，通过AP4313KTR-G1进行电流检测，可以有效管理电池使用效率，延长电池寿命。
汽车电子：随着汽车电子设备的普及，AP4313KTR-G1在汽车电子系统中的应用日益增多，能够为驱动电机和其他电气部件提供实时电流反馈。
电动工具和消费电子：在现代的电动工具和便携式消费电子设备中，电流检测是实现安全控制和性能优化的关键因素，AP4313KTR-G1能够提供实时的电流监控。
封装与兼容性
AP4313KTR-G1采用SOT-23-6封装，具有小型化和高集成度的特点，适合于空间有限的电路板设计。其标准化的封装形式使其能够与市场上其他类似器件兼容，便于设计替换和集成。
结论
总之，AP4313KTR-G1凭借其卓越的性能、低功耗和广泛的应用场景，成为电流检测领域内的重要器件，满足现代电子设备对高效、可靠和紧凑设计的需求。无论是在电源管理、汽车电子，还是在消费电子的领域，AP4313KTR-G1均可提供精准的电流监测和控制，为产品的性能提升和安全保障提供了强有力的支持。
