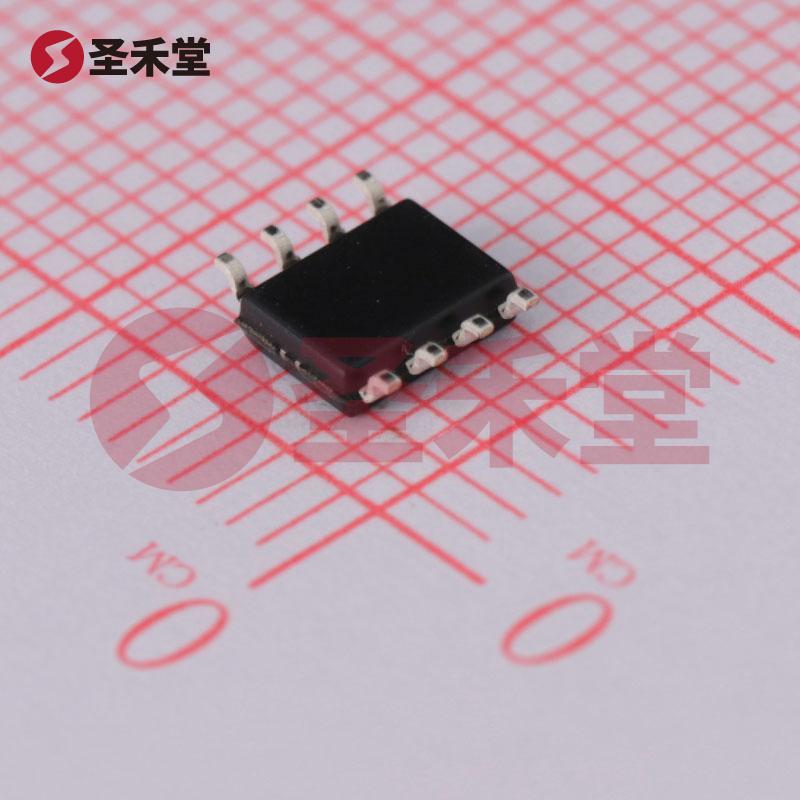

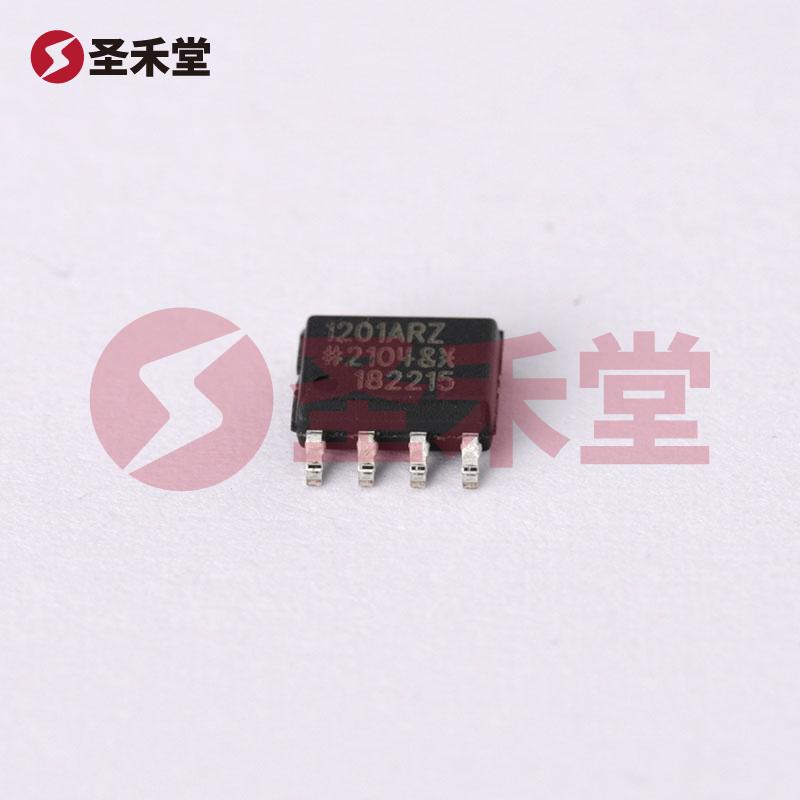

ADUM1201ARZ-RL7

ADUM1201ARZ-RL7 产品概述

概述

ADUM1201ARZ-RL7 是一款高性能的数字隔离器，由亚德诺（Analog Devices, Inc.）研发，广泛应用于需要隔离信号传输的电子设备。它采用先进的磁耦合技术，能够在严苛的工作环境中提供可靠的数据传输。该产品具有2个通道，支持的最大数据速率为1Mbps，能够有效进行双向数据传输，适合多种工业和消费类应用。

主要特性

• 工作温度范围: ADUM1201ARZ-RL7 可在极端的温度条件下工作，适用范围为 -40°C 到 105°C，确保在高温、高寒及多湿等不良环境中稳定运行。
• 隔离电压: 该器件提供高达 2500Vrms 的电隔离电压，能够有效防止高电压对低电压侧的损害，为敏感电路提供安全保护。
• 共模瞬变抗扰度: 具有 25kV/µs 的共模瞬变抗扰度，能够应对电源干扰和信号干扰，确保数据在传输过程中的完整性和稳定性。
• 传播延迟: ADUM1201ARZ-RL7 的传播延迟在最大情况下为 150ns，确保快速响应和高效的数据传递，适合对延迟敏感的应用。
• 脉宽失真: 最大脉宽失真仅为 40ns，这意味着数据传输的精确性和可靠性得到进一步提高，非常适合实时数据传输的应用。
• 上升/下降时间: 典型上升时间和下降时间均为 10ns，确保快速信号切换，进而实现高效的数据传输。

技术参数

• 通道数: 2
• 数据速率: 1Mbps
• 电源电压范围: ADUM1201ARZ-RL7 的供电电压范围为 2.7V 至 5.5V，适应不同的电源设计需求。
• 封装: 产品采用 8-SOIC 封装，尺寸为 0.154" (3.90mm 宽)，便于在各种电路板上进行表面贴装，符合现代电子产品对空间和布局的严格要求。

应用场景

ADUM1201ARZ-RL7 适合多种应用场合，包括但不限于：

• 工业自动化: 在工厂自动化系统中，需将控制信号和数据从高电压环境隔离，以保护底层电路不受干扰。
• 消费电子: 在火灾报警系统、医疗设备、音频传输等产品中，确保信号的安全隔离及完整传输。
• 电源管理: 应用于高压隔离的电源模块，以确保能量与信号的安全隔离，提高系统的可靠性。
• 数据通信: 在网络和通信系统中，确保数据在复杂电磁环境中的顺畅传输。

结论

ADUM1201ARZ-RL7 是一款多功能的数字隔离器，凭借其优异的电隔离性能、宽广的温度范围和高抗干扰能力，成为工业及消费电子产品中不可或缺的信号隔离方案。适用于对信号完整性和安全性有严格要求的应用，确保各类设备能在不同的环境中稳定、高效运行。通过采用该隔离器，设计工程师能够轻松实现高效的数据传输而不妨碍系统的整体可靠性。
