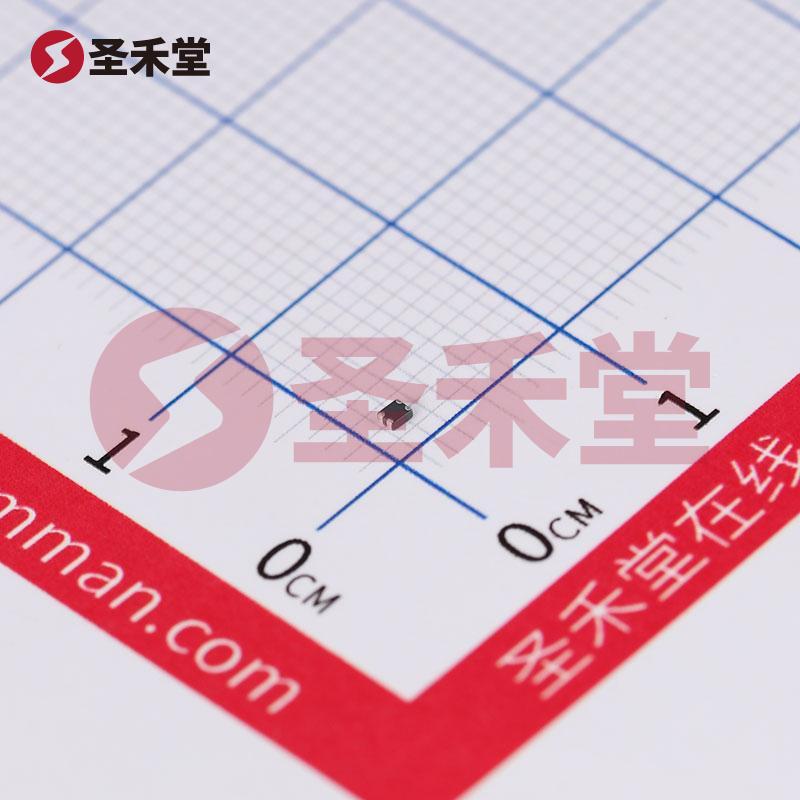

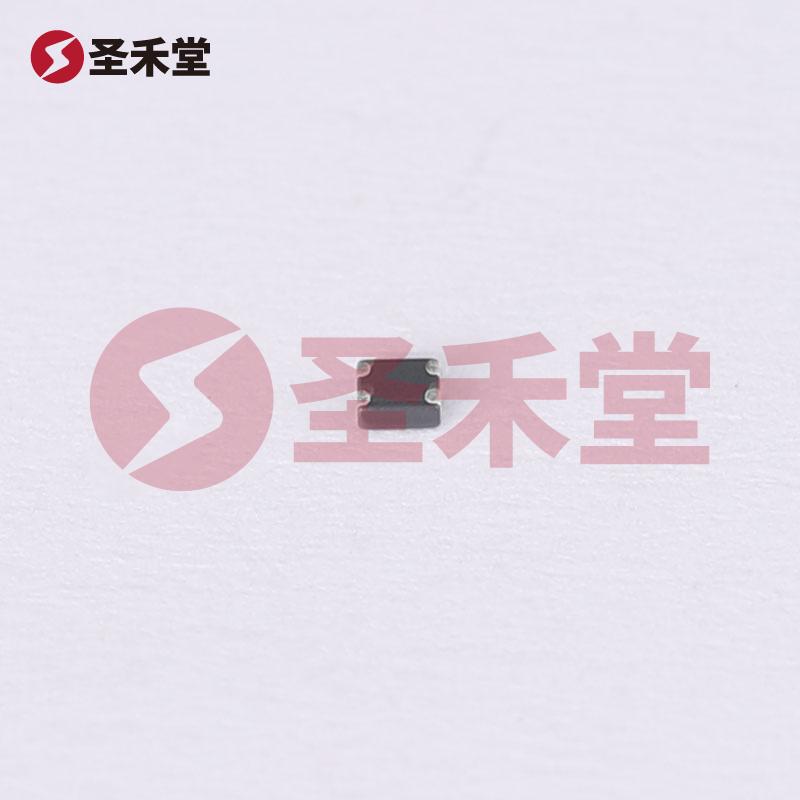

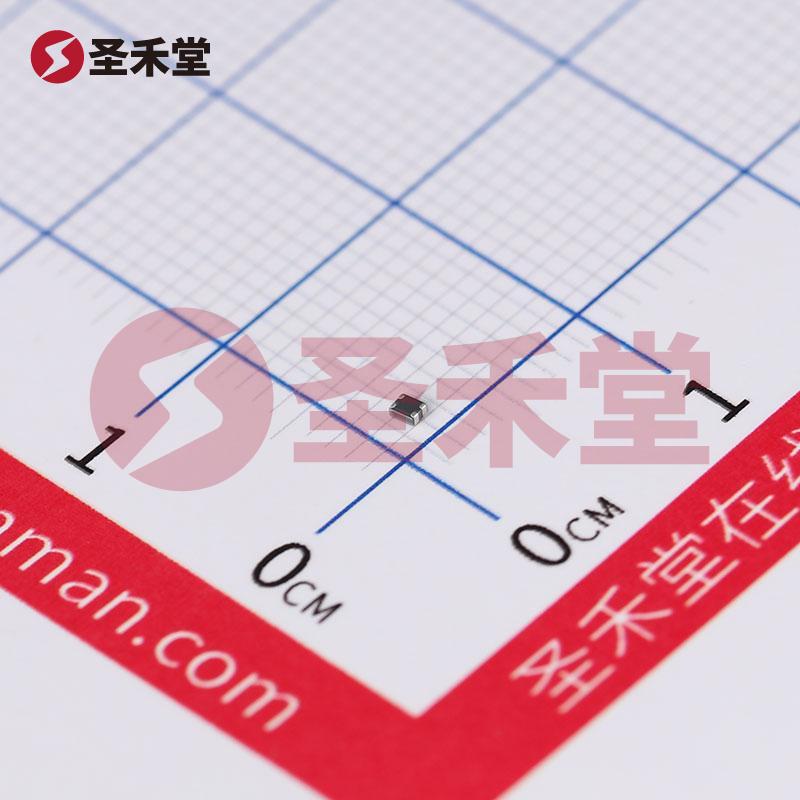

DLM11SN900HY2L
品牌 :
muRata(村田)
封装 :
0504（1210 公制），4 引线
包装 :
编带
重量 :
0.03g
描述 :
共模滤波器 90Ω@100MHz 5V 100mA SMD-4P,1x1.2mm
库存 :
2(起订量1,增量1)
批次 :
21+数量 :
X
0.292按整 :
圆盘(1圆盘有4000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.292
--
200+
￥0.188
--
2000+
￥0.164
--
60000+
产品参数
产品手册
产品概述
DLM11SN900HY2L参数
| 线路数 | 2 | 额定电流（最大） | 100mA |
| 阻抗 @ 频率 | 90Ω @ 100MHz | 直流额定电压（VDC） | 5V |
| 直流电阻（DCR）（最大） | 1.38Ω | 滤波器类型 | 信号线 |
| 工作温度 | -40℃ ~ +85℃ | 耐电压 | 12.5VDC |
| 滤波器类型 | 信号线 | 线路数 | 2 |
| 不同频率时阻抗 | 90 Ohms @ 100MHz | 额定电流（最大） | 100mA |
| DC 电阻 (DCR)（最大值） | 1.38 欧姆 | 额定电压 - DC | 5V |
| 工作温度 | -40°C ~ 85°C | 安装类型 | 表面贴装型 |
| 大小 / 尺寸 | 0.049" 长 x 0.039" 宽（1.25mm x 1.00mm） | 高度（最大值） | 0.024"（0.60mm） |
| 封装/外壳 | 0504（1210 公制），4 引线 |
DLM11SN900HY2L手册
DLM11SN900HY2L概述
产品概述：DLM11SN900HY2L 共模滤波器
一、产品简介
DLM11SN900HY2L是由村田（muRata）制造的一款高性能共模滤波器，其主要用途是高频信号线路的滤波，能够有效抑制共模噪声，保证信号的稳定性和清晰度。此款滤波器采用表面贴装技术(SMT)设计，适合在现代电子设备中广泛应用。
二、主要参数与特性
规格参数
- 线路数: 2
- 额定电流（最大）: 100mA
- 阻抗 @ 频率: 90Ω @ 100MHz
- 直流额定电压（VDC）: 5V
- 直流电阻（DCR）（最大）: 1.38Ω
- 耐电压: 12.5VDC
- 工作温度: -40℃ ~ +85℃
- 封装/外壳: 0504（1210 公制），4 引线
- 尺寸: 0.049" 长 x 0.039" 宽（1.25mm x 1.00mm）; 高度（最大值）: 0.024"（0.60mm）
滤波器类型:
- DLM11SN900HY2L属于信号线共模滤波器，可以有效抑制共模干扰，提高信号的信噪比。
绝缘能力:
- 该滤波器具备较高的耐电压性能，可以承受最高12.5VDC的绝缘电压，确保在高电压应用场景下的安全性和有效性。
三、应用领域
DLM11SN900HY2L广泛应用于多种电子设备和通信系统中，尤其是对信号完整性要求较高的场合，如：
- 消费电子：如智能手机、平板电脑和笔记本电脑等，通常需要对高速数据传输及EMI干扰进行抑制。
- 汽车电子：在汽车中的信息娱乐系统和传感器中，强调信号的可靠性与稳定性。
- 工业控制：在工业控制系统中，确保信号传输的准确性以提高生产效率。
- 网络设备：如交换机、路由器等，保证在高速数据通信环境下，信号的稳定性和完整性。
四、产品优势
- 优异的信号隔离能力: 通过90Ω的阻抗匹配设计，DLM11SN900HY2L有效降低了信号之间的噪声干扰，提升了信号的清晰度与稳定性。
- 广泛的工作温度范围: 其工作温度范围从-40℃到+85℃，满足了各种严苛环境下的应用需求。
- 小型化设计: 采用0504（1210公制）封装，紧凑的尺寸使其能够适应高度集成的多种电子设备设计。
- 高可靠性: 耐电压和低DCR特性使其适合于长时间运行的应用，极大地增强了产品的可靠性。
五、总结
DLM11SN900HY2L共模滤波器是村田公司为满足现代电子设备高频信号处理而推出的一款高性能器件。凭借其优异的电气性能、广泛的应用领域和小型化设计，该产品成为信号线滤波的理想选择。其能够有效提升信号质量和系统稳定性，是各类电子产品中不可或缺的核心组件之一。
