产品概述：DRDNB16W-7 数字晶体管

1. 产品简介

DRDNB16W-7 是一款高性能的数字晶体管，采用 NPN 预偏压设计，适合各种数字电路和放大器应用。其额定功率为 200mW，集电极电流 (Ic) 可高达 600mA，具备优异的电流增益特性和高达 200MHz 的工作频率。采用紧凑的 SOT-363 封装，使得其在空间受限的电路设计中具有良好的适应性和可布局性。

2. 关键参数

• 额定功率：200mW
• 集电极电流 (Ic)：600mA
• 集射极击穿电压 (Vce)：50V
• 电流增益 (hFE)：在 50mA 和 5V 的条件下，最小值为 56。
• 饱和压降 (Vce(sat))：在 2.5mA 和 50mA 的条件下，最大值为 300mV。
• 截止集电极电流 (Ic(off))：最大值为 500nA。
• 频率跃迁：200MHz
• 安装类型：表面贴装型

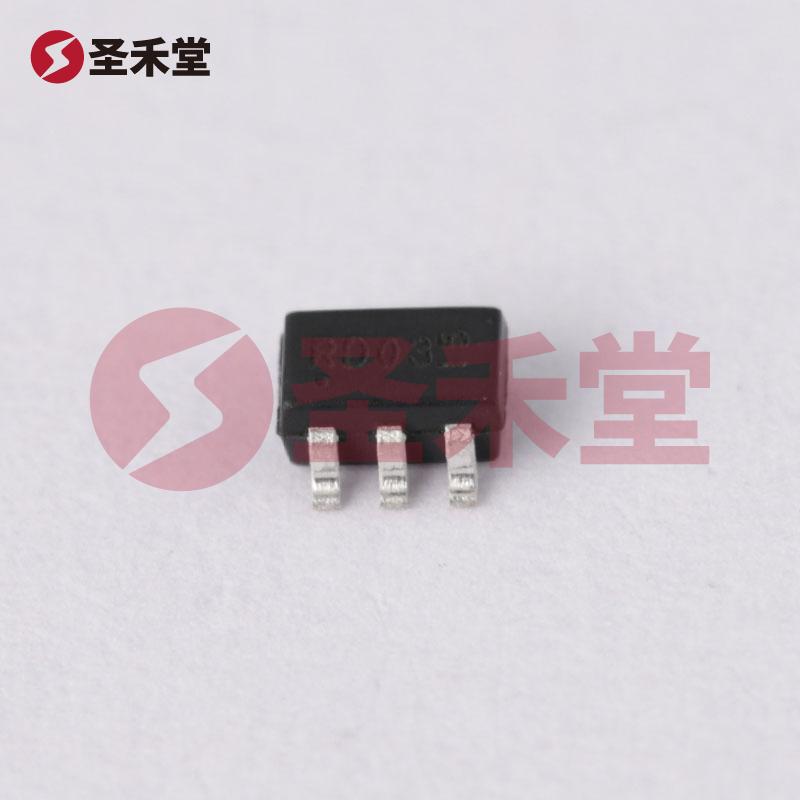

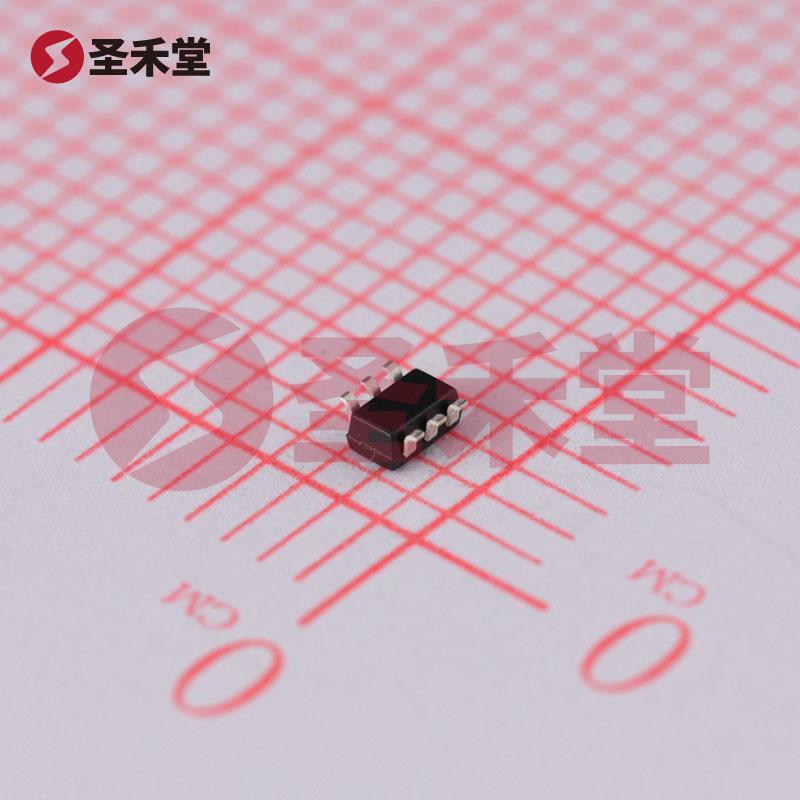

• 封装：6-TSSOP、SC-88、SOT-363

3. 应用领域

DRDNB16W-7 在众多应用场景中发挥着重要作用，主要包括但不限于：

• 数字电路：作为逻辑开关，能够高效地处理数字信号，通过低输入信号实现大集电极电流的切换。
• 信号放大：在音频和视频设备中，用于信号放大，确保信号传递的强度和稳定性。
• 开关电源：在开关电源设计中，可以作为开关元件，转换能量，维持高效率。
• 射频应用：具有200MHz的频率跃迁特性，使其在射频应用中表现优异，适合于各种无线通信设备。

4. 性能优势

• 高效能：该晶体管具有较高的电流增益和相对较低的饱和压降，使得其在工作过程中表现出色的效率。
• 小型封装：SOT-363 封装提供了减少PCB占用空间的优势，对于现代小型化设计尤为重要。
• 稳定性和可靠性：在集射极击穿电压高达 50V 的情况下，其高达 600mA 的集电极电流使得该晶体管在多种不同的工作条件下仍能保持稳定可靠的性能。
• 低功耗：最大截止电流仅为500nA，大大降低了待机功耗，符合现代节能的设计理念。

5. 设计注意事项

在众多应用中，设计师应考虑以下关键因素以确保 DRDNB16W-7 的最佳性能：

• 偏置电路设计：适当的基极电阻 (R1 = 1 kΩ) 和发射极电阻 (R2 = 10 kΩ) 的设计，可以确保晶体管在正确工作状态下工作，提高电路的线性度和增益特性。
• 散热处理：尽管额定功率仅为200mW，但在较高频率和持续操作下，适当的热管理措施仍需牢记，以确保器件的长期稳定性。
• 电源质量：确保供电电压稳定且在允许范围内，以防止电压尖峰造成的电击穿或性能下降。

6. 结论

DRDNB16W-7 是一款功能强大且 versatile 的数字晶体管，能够满足现代电子设备对高性能和高效能的需求。无论是用于消费电子、工业控制还是通信设备，其卓越的性能和可靠性都能确保设计的成功实施。选择 DRDNB16W-7，将为您的项目提供一个可靠的解决方案。
