BSP75NTA

BSP75NTA 产品概述

1. 产品简介 BSP75NTA 是一款高度集成的N沟道功率电子开关，由知名厂商DIODES（美台）生产。该器件专为实现高效能和稳定性而设计，适用于各种低端开关应用，尤其是在电源管理和电机控制领域。其具备40°C至150°C的宽温工作范围，使其在恶劣环境下也具备出色的可靠性。

2. 基本参数

• 漏源电压（Vdss）: BSP75NTA 的漏源电压为60V，确保其在电源电压较高的应用中能够稳定工作，满足了大部分工业和消费电子产品的需求。
• 连续漏极电流（Id）: 在25°C环境下，该器件的连续漏极电流为1.3A，意味着其能够驱动较大负载而不必担心过载问题。
• 导通电阻: 在700mA和10V条件下，漏源导通电阻为550mΩ，典型导通电阻则为385mΩ。这种低导通电阻设计能有效降低能量损耗，提高整体系统效率。
• 最大功率耗散: 在环境温度为25°C时，最大功率耗散为1.5W，这对于许多功率开关应用来说是十分理想的指标。

3. 功能特性 BSP75NTA 具有多个先进的功能特性：

• 自动重启功能: 在过载或短路情况导致器件温度上升时，自动重启功能可以有效防止器件损坏，确保设备的安全运行。
• 故障保护特性: 该器件具备限流（固定）、超温和过压等多重保护特性，能够在多种异常情况下保护负载及设备本身。
• 输入类型: BSP75NTA 具有非反相输入特性，使得其在处理逻辑信号时，能够与多种控制电路兼容。

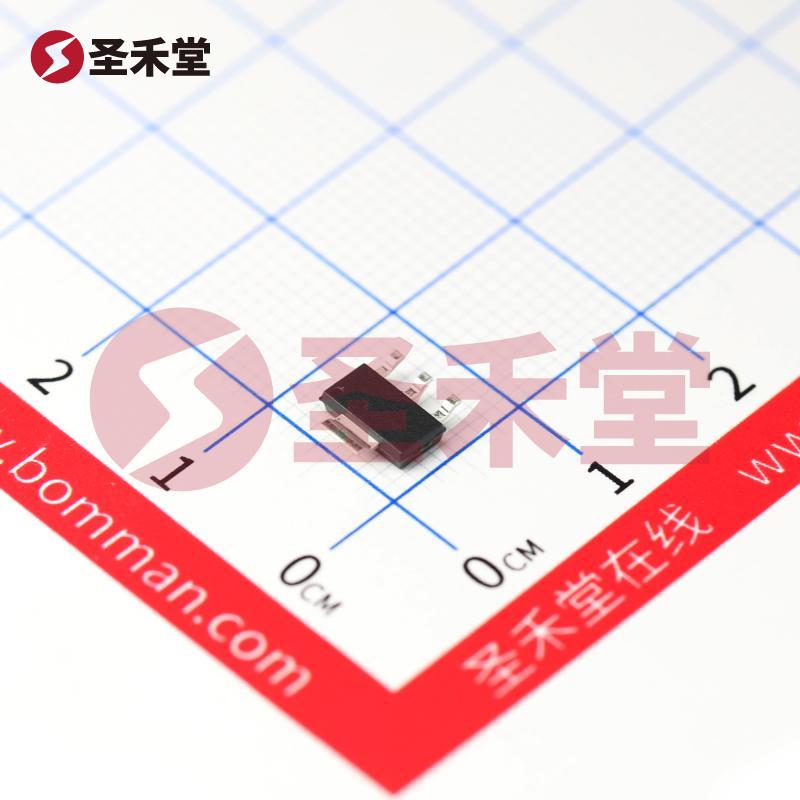

4. 物理封装 BSP75NTA 采用SOT-223表面贴装封装，这种封装形式具有较好的散热性能和空间效率，适合现代紧凑型电子设备的设计需求。该封装还允许更容易的自动化生产过程，符合市场对高效生产的需求。

5. 应用领域 由于其高性能的特性和出色的可靠性，BSP75NTA 被广泛应用于以下领域：

• 电源管理: 适用于开关电源（SMPS）、DC-DC转换器等电源管理系统，提供高效的开关控制。
• 马达控制: 在电机驱动应用中，可以作为电机的开关，提供高效且可控的电流输出。
• 消费电子: 在智能设备、家电和其他电动产品中，BSP75NTA 执行开关控制，促使设备高效运行。
• 工业自动化: 由于具备高温范围和多重保护机制，该器件同样适用于工业环境中的自动化设备。

6. 结论 综合以上参数，BSP75NTA 是一款性能优异、多功能的N沟道功率电子开关，其具备可靠的保护特性和低导通电阻，使其在各种应用场合中表现出色。无论是电源管理、电机控制，还是消费电子领域，BSP75NTA 都能够为设计师提供重要的设计灵活性和性能保障。选择BSP75NTA，可以确保系统的高效、稳定及安全运行，是各类电子产品设计中的理想选择。
