DMN62D0U-13

产品概述：DMN62D0U-13 N沟道MOSFET

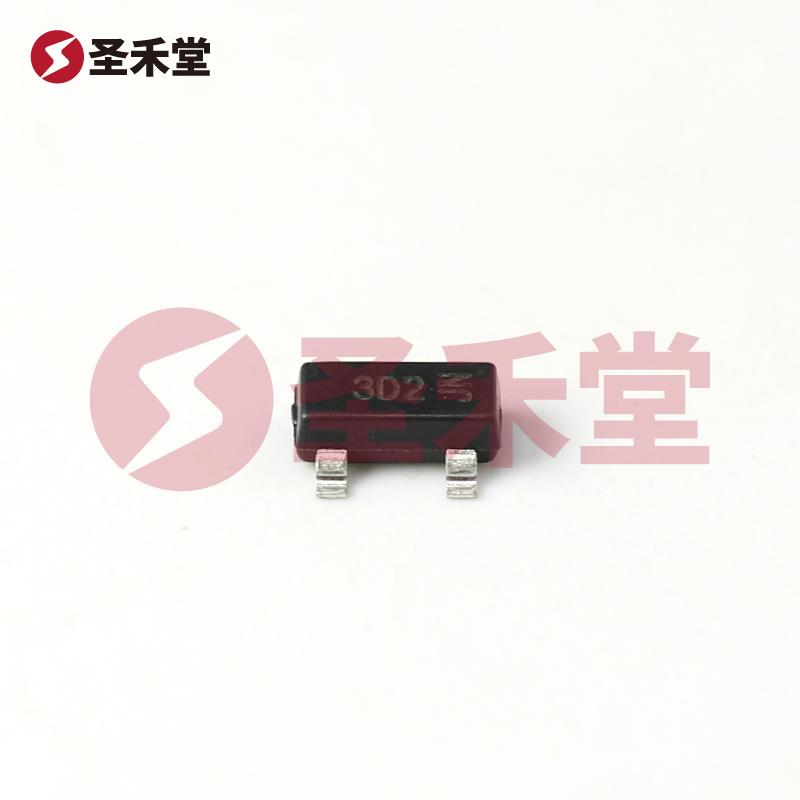

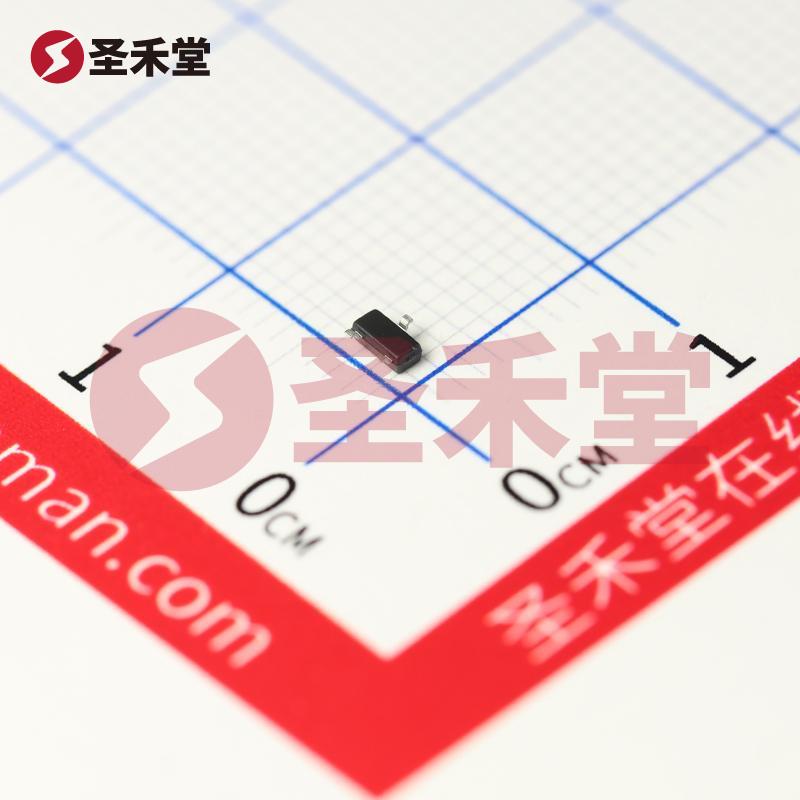

DMN62D0U-13是一款高性能的N沟道金属氧化物半导体场效应管（MOSFET），广泛应用于各种低功耗和高效能电子电路中。该器件由DIODES（美台）公司出品，采用SOT-23封装，具有紧凑的体积和优良的热管理特性，非常适合表面贴装(SMT)应用。

关键参数

1. 封装与外壳: DMN62D0U-13采用SOT-23封装（TO-236-3，SC-59），该封装相对较小，但提供了良好的散热性能和电气隔离特性，适合各种电子设备的紧凑设计。

2. 电压与电流:

   • 漏源极电压（Vdss）: 该MOSFET的最大漏源极电压为60V，适合许多中低压应用。
   • 连续漏极电流（Id）: 可在25°C时承受最高380mA的连续漏极电流，满足许多电源管理和驱动电路的需求。

3. 电阻与门极驱动:

   • 导通电阻（Rds On）: 在4.5V的栅源电压下，最大导通电阻为2欧姆，对于100mA的电流，具有相对较低的损耗，适合各种开关应用。
   • 栅源电压（Vgs）: 该MOSFET支持±20V的栅源电压，确保在大部分应用场景中无风险开关与操作。

4. 阈值电压:

   • Vgs(th): 栅极阈值电压最大为1V @ 250µA，确保MOSFET能够在较低的栅电压下顺利导通，有利于微控制器和低电压逻辑电平驱动电路设计。

5. 输入电容:

   • 输入电容（Ciss）在30V时最大为32pF，这样的输入电容特性使得该MOSFET在高速开关应用中具备良好的响应能力。

6. 功耗与工作温度:

   • 功率耗散: 最大功耗为380mW，适合在高效能电路中应用。
   • 工作温度范围: 从-55°C至150°C的广泛工作温度范围，确保其在极端环境下的可靠性，适合汽车电子、工业控制及航空航天等应用。

7. 栅极电荷（Qg）:

   • 最大栅极电荷为0.5nC @ 4.5V，显示出该器件在开关过程中的低驱动功耗，提升整体电路效率。

应用场景

DMN62D0U-13由于其优越的电气特性和封装形式，广泛应用于以下领域：

1. 电源管理: 在DC-DC转换器、开关电源中作为开关元件，用于调节电压和电流。

2. 电机驱动: 适合各种小型电机和步进电机的驱动控制，有效提高电机系统的能效。

3. 家电产品: 作为开关元件用于冰箱、空调等家电的控制电路，确保设备操作稳定并减少能耗。

4. 汽车电子: 由于其宽温范围和可靠性，广泛应用于汽车的电气模块，如车载充电器、照明控制系统等。

5. 便携式设备: 在手机、平板电脑等便携式设备中，实现高效的电池管理和功率分配。

结论

作为一款优质的N沟道MOSFET，DMN62D0U-13凭借其出色的电气性能和灵活的应用范围，在现代电子设计中占据了重要地位。其低Rds On、宽工作温度范围、良好的开关特性，使其成为工程师在开发电源管理和驱动控制电路时的理想选择。
