IRFR220NTRPBF

产品概述：IRFR220NTRPBF

产品简介

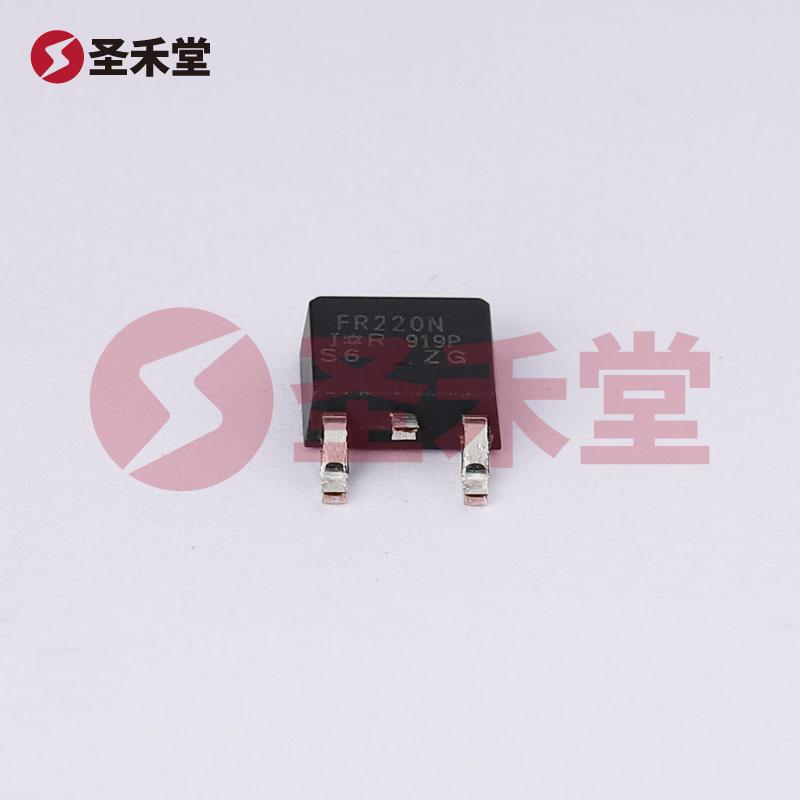

IRFR220NTRPBF是一种高性能的N沟道MOSFET，具有优异的电气特性和热性能，特别适用于高压和高效率的开关电源、DC-DC变换器、电机驱动以及其他功率管理应用。该器件由知名半导体制造商英飞凌（Infineon）设计和生产，封装形式为TO-252-3（DPAK），旨在满足现代电子设备对性能和可靠性的高要求。

关键规格

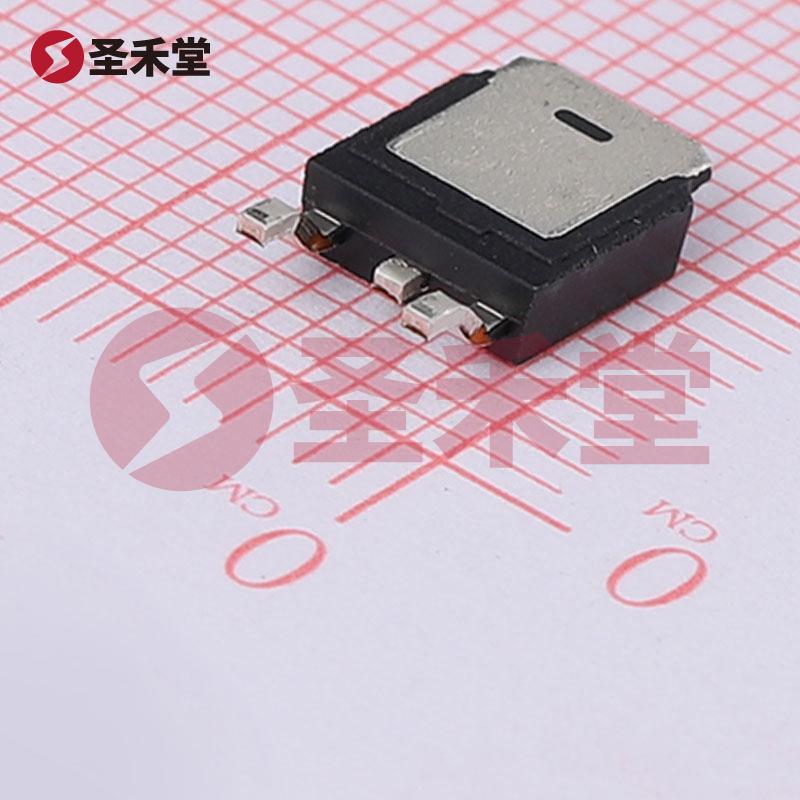

• 封装/外壳: TO-252-3（DPAK），带有2个引线和接片，适合表面贴装（SMT）。
• FET类型: N沟道MOSFET，具备更强的导电能力和低开关损耗。
• 漏源极电压（Vdss）: 200V，确保在高压环境下的可靠操作。
• 电流能力: 在25°C时，连续漏极电流（Id）可达5A（Tc）。
• 驱动电压: 10V下，可以实现最小Rds(on)，保证高效导通。
• 导通电阻: 在2.9A时，最大导通电阻（Rds(on)）为600毫欧，降低了电能损耗。
• 输入电容（Ciss）: 最大值为300pF@25V，确保快速开关速度。
• 功率耗散: 最大功率耗散为43W（Tc），适应高功率应用的需求。
• 工作温度范围: 可在-55°C至175°C的广泛温度范围内稳定工作，适合恶劣环境。
• 栅极电荷（Qg）: 最大值为23nC@10V，低栅极电荷有助于提高开关速度和效率。

应用场景
IRFR220NTRPBF能够广泛应用于多种电力电子设备中，特别是需要高功率和高效率的领域：

1. 开关电源：在AC-DC和DC-DC转换器中应用，降低开关损耗，提高能效。
2. 电机驱动：适用于无刷直流电机（BLDC）和步进电机的驱动方案。
3. 功率调节：在电源管理系统中实现高效的能量转换和调节。
4. LED驱动：用于高效的LED照明解决方案，确保高流密度和稳定性。

电气特性分析
该MOSFET的最大脉冲电流和漏电压特性使其能够处理瞬态负载和高压波动。低导通电阻和高功率耗散能力确保其在长时间运行时不会过热，从而提高系统的可靠性和效率。此外，其宽工作温度范围使得IRFR220NTRPBF能够在极端环境下安全工作，是要求严格的工业应用的理想选择。

总结
总而言之，IRFR220NTRPBF是一款性能卓越、可靠性强的N沟道MOSFET，适应性广泛，适合多个领域的应用。通过其优异的规格和设计，用户可以利用该器件实现高效的电能管理和系统优化。无论是在新设计的硬件开发中，还是在升级现有设备时，IRFR220NTRPBF都是一个值得考虑的优质选择。
