LM2903DR

LM2903DR 产品概述

概述

LM2903DR是德州仪器（Texas Instruments）推出的一款高性能双运算放大器，广泛应用于各种电子设备中，特别是在比较器和信号处理的场合。其主要功能是比较两个电压信号并产生相应的输出，以实现信号的调理和处理，适合用于较为复杂的控制系统中。

关键特性

1. 差分输入结构：LM2903DR包含两个差分输入端，通过比较两个输入电压（非反相输入和反相输入），能够有效跟踪输入信号的变化并生成相应的输出信号。

2. 多种输出类型：该器件支持多种输出类型，包括CMOS、MOS、开路漏极和TTL电平，这使得其在各种应用场合具有更大的灵活性和兼容性，能够满足不同设计要求。

3. 宽工作电压范围：LM2903DR可以在2V36V（单电源）及±1V18V（双电源）之间正常工作，适合多种电源设计，尤其是在电源电压较为多变的应用场合。

4. 输入补偿电压：该器件的输入补偿电压具有优异性能，最大可达7mV @30V，这对于需要高精度比较的应用尤为重要，如传感器信号处理和测量系统。

5. 极低的输入偏置电流：LM2903DR的输入偏置电流最大值仅为0.25µA @ 5V，这意味着在低电流消耗的同时，可以有效保持输入信号的完整性，适合对低功耗敏感的设计。

6. 输出电流能力：该器件的典型输出电流为20mA，能够驱动较多的负载，尤其在信号转换和驱动过程中表现出色。

7. 静态电流：其静态电流最大值为2.5mA，便于设计中降低整体能耗，延长设备的使用寿命。

8. 宽工作温度范围：LM2903DR可在-40°C至125°C的温度范围内稳定工作，适合各种苛刻环境的电子应用，包括汽车、航空及工业控制。

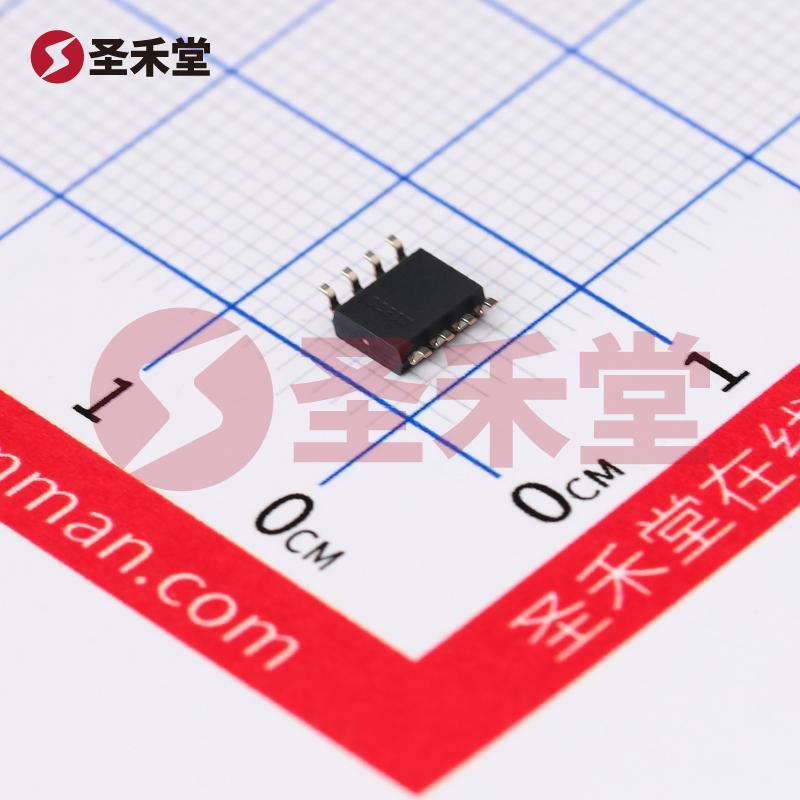

9. 封装及安装类型：器件采用8-SOIC封装，宽度为3.90mm，支持表面贴装，便于集成到各种电路板设计中，节省空间并易于生产。

应用领域

LM2903DR广泛应用于监测和测量系统的设计中，常见的具体应用包括：

• 过/低压监测：通过对电压的比较，及时检测并响应过电压或欠电压问题，有效保护电路系统安全。
• 电池管理系统：用于电池充电状态的监测，以及通过比较电池电压或电流来确保充电过程的合理性。
• 温度监测与控制：结合温度传感器的输出，可以通过比较器实现对温度的实时监测和控制。
• 信号调理：在模拟信号处理过程中，用于位置检测、速度测量及其他控制相关的信号处理应用。

结论

LM2903DR是一款功能强大的双运算放大器，具有多种灵活的特性和出色的性能，非常适合在各种电气和电子应用中工作。无论是用于低电流的设计，还是在极端工况中工作，LM2903DR都能提供优异的性能，是现代电子设计的重要组成部分。作为德州仪器的优质产品，LM2903DR以其可靠性和高性价比，为工程师提供了便利的选择，将在未来的应用中继续发挥重要作用。
