BSS123-7-F

BSS123-7-F 产品概述

一、产品简介

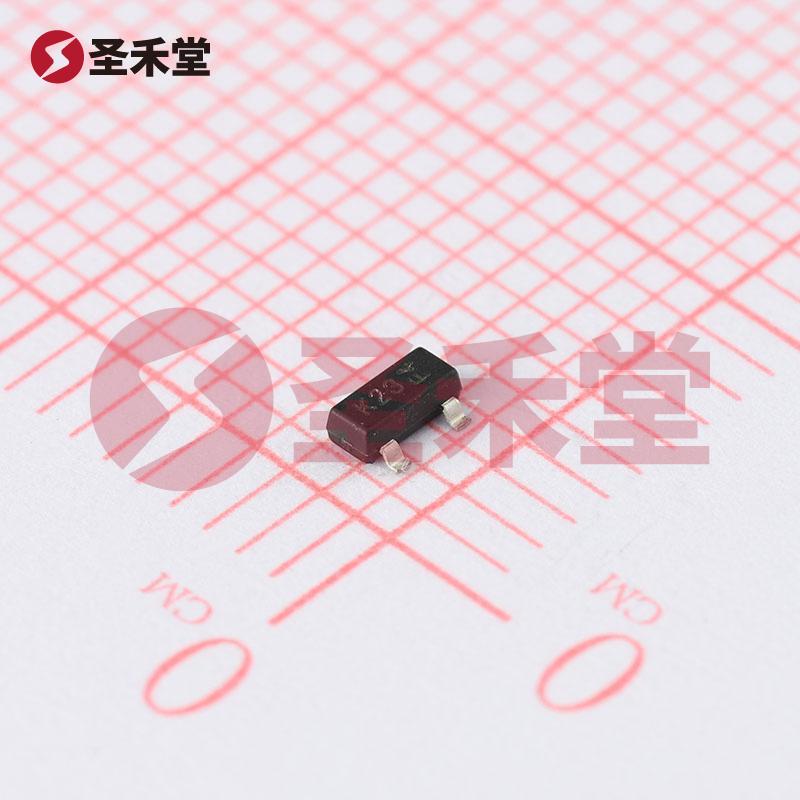

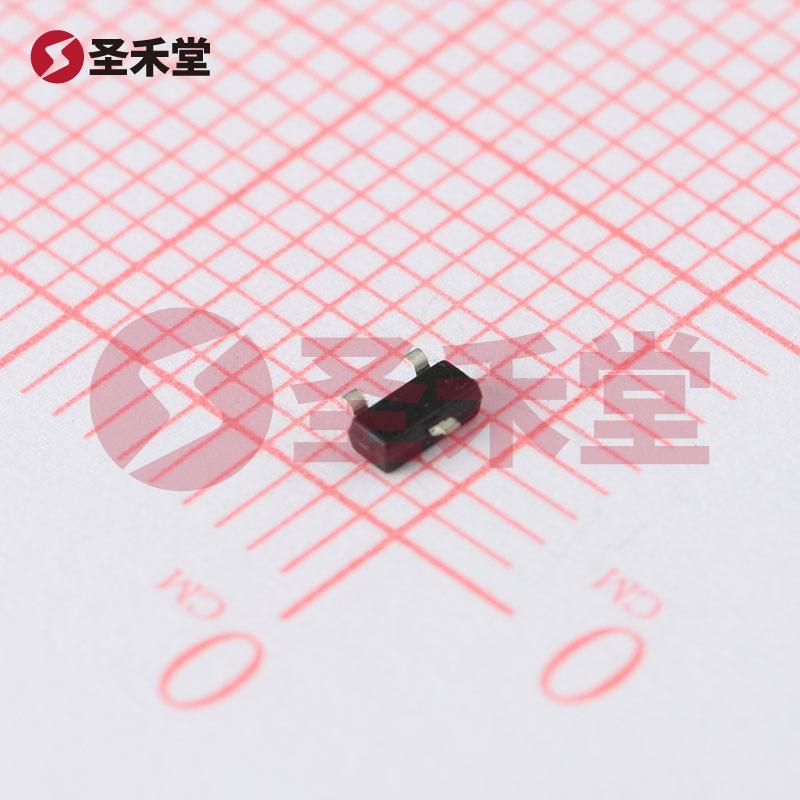

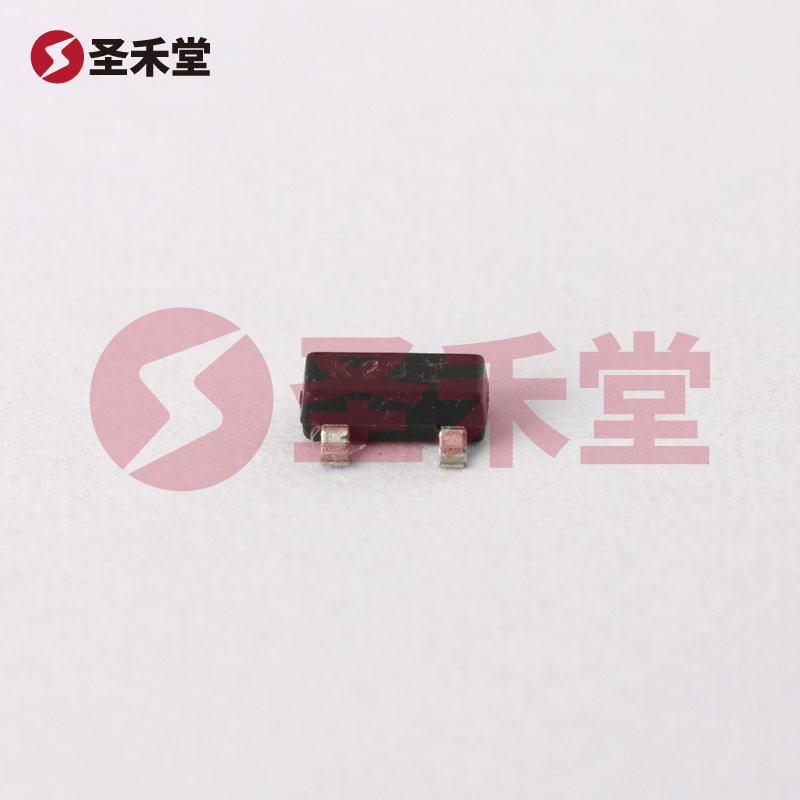

BSS123-7-F 是一款高效能的 N 沟道金属氧化物半导体场效应管（MOSFET），被广泛应用于各种电子电路中的开关和放大器。其主要特点是具有较高的漏源电压（Vdss）和较大的连续漏极电流（Id），适合于高压和小电流应用。本产品采用 SOT-23 封装，适合表面贴装，能够大幅降低 PCB 上的空间占用。由 DIODES（美台）品牌制造，具备良好的品质和性能。

二、核心参数

1. 漏源电压（Vdss）: 100V

   • 该值是产品能够承受的最大漏源电压，适合高压电路应用。

2. 连续漏极电流（Id）: 170mA (25°C)

   • 该参数表示在25°C时，BSS123-7-F可以持续提供的最大电流，适合中等负载电流的应用场合。

3. 栅源极阈值电压: 2V @ 1mA

   • 该值表示开启 MOSFET 需要的最低栅源电压，对于低电压控制电路非常重要。

4. 漏源导通电阻: 6Ω @ 170mA, 10V

   • 在最大 Id 条件下导通电阻为6Ω，意味着其在开启状态下的损耗极小，从而提高了功率转换效率。

5. 最大功率耗散: 300mW (Ta=25°C)

   • 本产品在环境温度为25°C时能够散失的最大功率，适用于中功率应用场景。

6. 工作温度范围: -55°C ~ 150°C (TJ)

   • BSS123-7-F的宽工作温度范围使其在极端环境中仍能正常工作，十分适合工业及汽车电子应用。

7. 安装类型: 表面贴装型

   • SOT-23 封装，方便进行自动化生产及焊接。

三、应用领域

BSS123-7-F的广泛应用领域包括但不限于：

• 开关电源: 由于其高电压承受能力和低导通电阻，适合用作开关电源中的主控 MOSFET。
• 信号放大器: 通过适当的电路设计，BSS123-7-F 可以用作低功率信号的放大器。
• 负载开关: 用于负载的开关与控制，能够有效调节电源的开与关。
• 驱动电路: 适合用于各类逻辑电平驱动电路。

四、产品优势

• 高效率: 较低的导通电阻意味着在职业工作中将产生更低的功耗，从而提升了整体电路的热性能和效率。
• 出色的热管理: BSS123-7-F在较高工作温度下仍能稳定工作，适合各种不同的工作环境。
• 小型高功率解决方案: SOT-23 封装有效节省了电路板的空间，为紧凑设计提供了潜在的优势。

五、设计注意事项

在设计期间，工程师需要注意 BSS123-7-F 的工作栅源电压（Vgs max = ±20V）可能会限制某些电路设计。在某些高频应用中，使用更高输入电容（Ciss max = 60pF @ 25V）可能会影响切换速度，因此应充分考虑在设计时的负载情况与驱动电路的输出能力。

总结

BSS123-7-F 是一款高效能的 N 沟道 MOSFET，适应于多种应用场合，特别是高压和中等电流需要的电路。其优良的电气特性、宽温度范围和紧凑封装使其成为设计人员优先考虑的器件之一。在现代电子产品日益要求高功率密度和小型化的今天，BSS123-7-F 及其同类产品提供了一种理想的解决方案。
